蓝牙无线串口通讯模块结构设计

　　在嵌入式设备开发、工业现场数据采集、小型智能硬件改造场景中，经常会遇到需要替代传统串行通讯线缆的需求，这类需求往往要求替换方案不改动原有设备的串口通讯逻辑，同时摆脱物理线缆的布线限制，降低设备移动、旋转工况下的线缆磨损故障概率。本次涉及的蓝牙串口模块，正是针对这类替换场景设计的无线通讯组件，其核心设计逻辑是完全兼容原有RS232/TTL串口的数据流传输逻辑，无需对原有设备的主控程序做通讯协议层面的修改，即可实现有线串口到无线蓝牙链路的平滑切换。

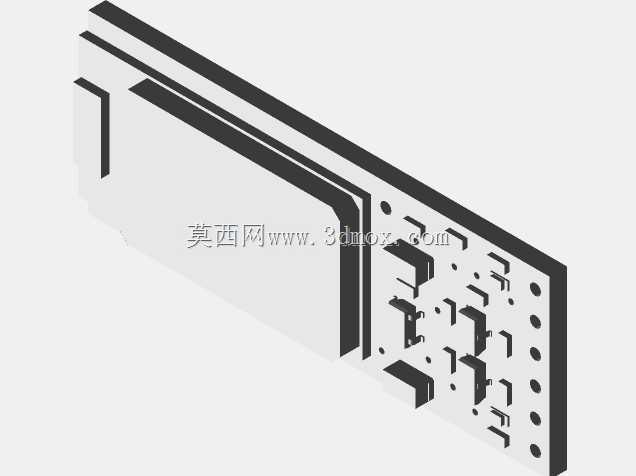

　　从结构设计层面看，该模块采用长条形薄型PCB布局，整体外形适配标准直插式排针安装间距，板载元件全部采用表贴工艺布设，在PCB两侧预留了标准2.54mm间距的安装焊盘，可直接焊接在用户主控板上，也可通过排针排母实现可拆卸式安装，安装边界完全匹配常见的串口转USB模块、无线数传模块的通用安装尺寸，方便工程师在现有设备预留的数传模块仓位中直接替换，无需重新设计安装孔位与结构避让空间。模块的射频部分在PCB布局时做了净空处理，蓝牙天线区域避开了金属屏蔽罩与大体积电解电容的遮挡，保证无线信号的收发增益满足10米范围内的稳定传输要求，即使在设备金属外壳内部安装，只要预留对应天线开窗位置，即可维持稳定的通讯链路。

　　功能层面，该模块内置的RN-42蓝牙模组承担了全部的无线调制解调工作，串口通道支持从2400bps到115200bps的全常用波特率自适应，数据传输过程中不做协议层的封包解包处理，直接将串口RX引脚接收到的TTL电平数据通过蓝牙链路透传到对端设备，同时将蓝牙端接收到的数据直接通过TX引脚输出给主控设备，完全模拟物理串口的全双工数据传输逻辑，对于原有使用有线串口连接的设备来说，替换后不会出现数据延迟、丢包或者协议不兼容的问题，工程师在做设备改造时，仅需要将原有串口线缆的RX、TX、电源、地四个引脚对应连接到模块引脚，即可完成无线改造，无需额外编写蓝牙配对、数据解析的驱动代码，大幅缩短了设备改型的开发周期。

　　在结构细节处理上，模块板载的电源滤波电容紧贴蓝牙模组的电源引脚布设，最大程度降低电源纹波对射频信号的干扰，PCB边缘做了圆角处理，避免安装过程中板边毛刺划伤操作人员或者相邻的排线，模块整体厚度控制在3mm以内，即使在空间紧凑的手持设备、小型传感器节点内部安装，也不会和电池、显示屏等其他部件产生结构干涉。对于需要做密封处理的户外设备，该模块的全表贴元件布局也方便后续做三防漆涂覆处理，不会因为存在直插元件的引脚缝隙导致潮气侵入，提升模块在潮湿、多粉尘工业场景下的工作稳定性。

　　从实际选型适配角度看，这类蓝牙透传模块常被用在工业传感器数据无线采集、AGV小车的调试端口无线化、老旧串口设备的蓝牙升级、3D打印机的无线串口调试等场景，设计时充分考虑了和现有串口设备的兼容性，引脚定义完全匹配通用串口设备的接线逻辑，工程师在做三维结构建模时，可以直接参考模块的实际外形尺寸做安装仓位的避让设计，预留出排针焊接的高度空间以及天线区域的净空范围，即可保证模块安装后既不与周边结构件产生干涉，也能维持稳定的无线通讯性能。模块的安装孔位如果需要做螺丝固定，也可以在PCB两端预留的非布线区域自行开孔，不会破坏板载的走线与元件布局，适配不同设备的固定需求。
