12V转5V直流Lynx发行商RJ10电源电缆

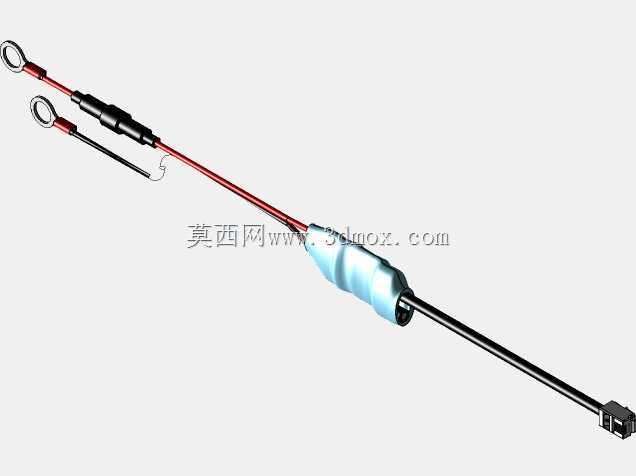

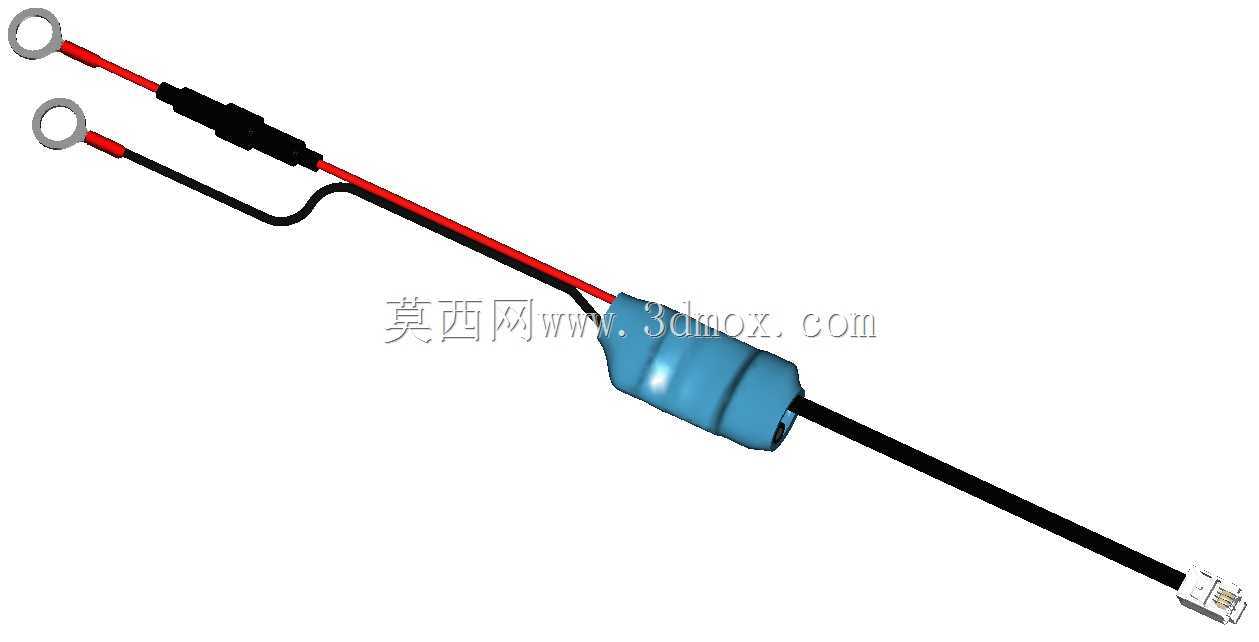

　　在分布式低压直流供电系统搭建、离网储能配套设备集成、小型车载电子单元供电改造这类工程场景里，这类DC-DC转换电缆的应用频次并不低，很多现场集成作业里，不需要额外布置独立的降压模块安装位，靠集成了转换功能的电缆就能直接完成电压匹配，省去了额外的模块固定、接线防护的冗余工序。这款电缆的核心功能是完成12V直流输入到5V直流输出的电压转换，专门适配Victron Lynx系列分配器的LED供电接驳需求，末端采用RJ10接口完成信号与供电的对接，输入端是两个M8规格的环形凸耳端子，能直接压接固定在对应规格的接线桩上，不需要额外做端子转接，现场接线的容错率更高。

　　做这款模型的时候，没有刻意去还原线缆外皮的细微纹理、模块外壳的注塑合模线这类非关键细节，整体做了适度的简化处理，毕竟这类模型的核心使用场景是做系统布局装配验证、安装干涉检查，过度细化非关键特征反而会占用不必要的装配资源，拖慢整体装配体的运行效率。但所有和安装相关的尺寸边界都严格按照实物参数做了还原：输入端两个环形端子的内孔尺寸严格匹配M8螺栓的安装要求，端子之间的线长预留、线缆弯折后的最小曲率半径都按照实际布线的最小允许值做了设定，中间转换模块的外形尺寸、安装避让空间完全参照实物的最大外轮廓做了建模，末端RJ10接头的插接口位置、接头外轮廓尺寸也和实物保持一致，不会出现装配模拟时接头能插进去、实际实物装不上的尺寸偏差。

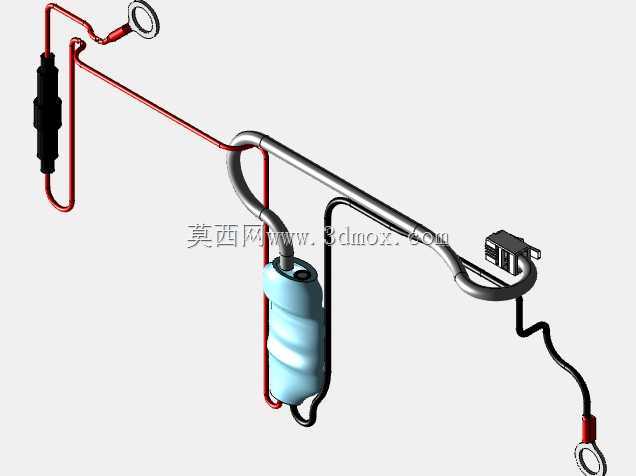

　　从实际布线的角度看，这款电缆的走线形态做了适配常见安装场景的预成型处理，输入端引出的线缆先做了小幅度的弯折避让，避开接线桩附近的固定螺丝凸起位，之后延伸到转换模块的位置，模块后端的出线长度刚好够延伸到Lynx分配器的RJ10接口位置，不会出现线缆过长冗余堆积、或者长度够不到接口的问题。在做储能柜内部的装配布局设计时，把这个模型导入整体装配体之后，可以直接验证电缆的布线路径是否会和柜内的铜排、断路器、通讯线束产生干涉，检查转换模块的位置是否会影响其他部件的安装操作，提前预判现场布线时可能出现的长度不足、避让不够的问题，避免现场施工时才发现线缆适配性问题，耽误施工进度。

　　不同于独立安装的DC-DC降压模块，这款集成式的转换电缆不需要额外的安装固定位，不需要单独给模块做支架设计，整个转换功能集成在线缆中间的密封模块里，防护性能更适配柜内、车载这类有一定震动、凝露风险的使用场景，输入端的环形端子压接后可以做绝缘护套防护，末端RJ10接头是标准的插接式结构，插拔维护的时候不需要重新压接接线，后期维护更换的效率更高。建模的时候特意把线缆的可弯折范围做了合理的参数设定，模拟实际线缆的硬挺度，不会出现软件里线缆可以随意弯折成锐角、实际实物因为内部线芯硬度达不到的虚假模拟效果，让装配验证的结果更贴近实际施工的状态。很多工程师在做低压直流系统建模的时候，往往会忽略这类配套电缆的模型还原，只用简单的拉伸圆柱体代替线缆，最后实际装配的时候才发现线缆长度不对、转换模块和其他部件干涉，把这类细节部件按照实际尺寸做建模还原，能大幅减少现场施工的整改工作量，提升整个系统设计的精准度。另外这款电缆的两个输入端子有明确的正负极区分，建模的时候也通过线皮的颜色做了区分标识，和实际产品的线色定义保持一致，装配的时候不会出现正负极接反的低级错误，RJ10接头的防呆结构也在模型上做了还原，模拟插接的时候不会出现反插能装进去的错误情况。
