福禄克375FC仪表探头支架后面板结构

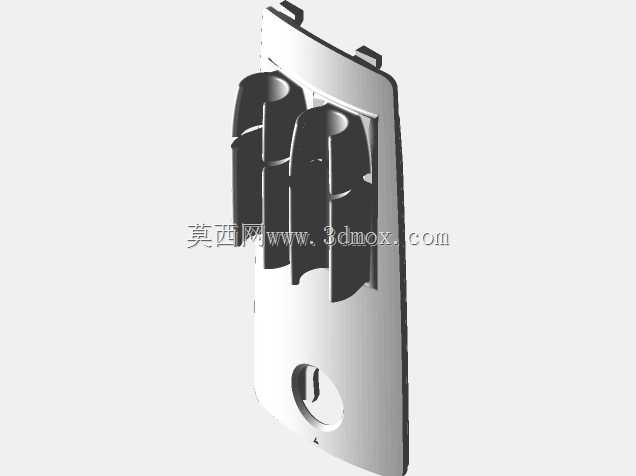

　　在工业现场电气检测作业场景中，福禄克375FC钳形表是运维人员随身携带的核心检测设备，日常使用中探头的收纳与固定一直是现场作业的痛点——多数作业人员习惯将探头随意缠绕在仪表本体上，不仅容易造成探头线缆外皮磨损、接插件松动，在高空、配电柜内等狭窄作业场景下，散落的探头还容易勾挂柜内元器件，带来安全隐患。这款探头支架后面板，正是针对这一实际作业痛点设计的仪表配套结构件，直接替换仪表原有的背部硬盖，在不改变仪表整体握持手感、不额外增加过多外凸尺寸的前提下，实现探头的可靠收纳固定。

　　从结构设计逻辑来看，这款后面板没有采用传统的硬质卡扣结构，而是结合了两种3D打印材料的特性做了分段式设计思路：支架的主体安装基座部分，采用硬质PLA材料打印，保证和仪表背部壳体的配合精度，安装后和原后盖的装配边界完全一致，不会出现晃动、松脱的问题，基座部分和仪表背部的贴合面做了0.15毫米的支撑间隙设计，打印时添加20个细密支撑结构，既保证打印过程中薄壁结构不会出现翘曲变形，又能在后期处理时轻松去除支撑，保证贴合面的平整度，不会因为加装支架导致仪表放置不稳。

　　探头固定的卡爪部分则做了柔性结构设计，这部分结构在打印到对应高度时切换为柔性TPU材料，利用TPU材料本身的弹性变形能力实现探头的卡紧固定。和全硬质的卡扣结构相比，柔性卡爪在反复插拔探头的过程中不会出现应力断裂的问题，卡爪的弯曲弧度完全匹配福禄克原配探头的手柄直径，卡入后能提供足够的抱紧力，即使仪表倒置、晃动，探头也不会脱落，同时取用时只需要稍用力就能拔出，不需要额外按压解锁结构，适合现场作业戴手套操作的使用场景。

　　从安装边界尺寸来看，这款后面板完全沿用原仪表后盖的安装卡扣位置，整体外轮廓尺寸和原后盖保持一致，厚度方向仅比原后盖增加2.3毫米，不会影响仪表原装保护套的安装，也不会改变仪表放入原装工具包的适配性。支架的探头卡位设置在背部靠下的位置，安装探头后整体重心依然和原仪表重心基本重合，单手握持仪表操作时不会出现头重脚轻的问题。卡爪的开合行程做了限位设计，最大张开角度不会超过材料的疲劳极限，经过上千次插拔测试后依然能保持足够的抱紧力，不会出现松弛脱落的问题。

　　在实际现场使用中，这款支架后面板可以让作业人员在完成检测后直接将探头卡入背部支架，不需要额外整理线缆缠绕，大幅缩短了作业后的收纳时间，尤其是在连续多点检测的场景下，探头随取随用，不会出现找不到探头、探头掉落的情况。柔性卡爪的设计也不会刮伤探头的塑料外壳，长期使用也不会在探头表面留下压痕。和市面上额外捆绑式的探头固定配件相比，这种替换原后盖的集成式设计没有额外的绑带、粘胶结构，不会因为长期使用出现绑带断裂、粘胶失效的问题，整体结构和仪表融为一体，外观整洁，可靠性更高。

　　针对3D打印自制的场景，设计时也充分考虑了桌面级FDM打印机的成型能力，整个结构没有超大悬空结构，除了贴合面的细密支撑外，其余部分都可以无支撑打印，降低了打印门槛。两种材料的切换位置设置在结构的分界处，不需要复杂的换料暂停操作，打印到指定层高直接更换耗材即可，即使是入门级的双耗材打印机也能顺利完成制作。打印完成后只需要去除贴合面的少量支撑，不需要额外的打磨、装配工序，直接卡入仪表背部就能使用，不需要额外的螺丝、胶水固定，拆装和原后盖完全一致。
