工业控制用SMC30B-50型操纵杆结构设计

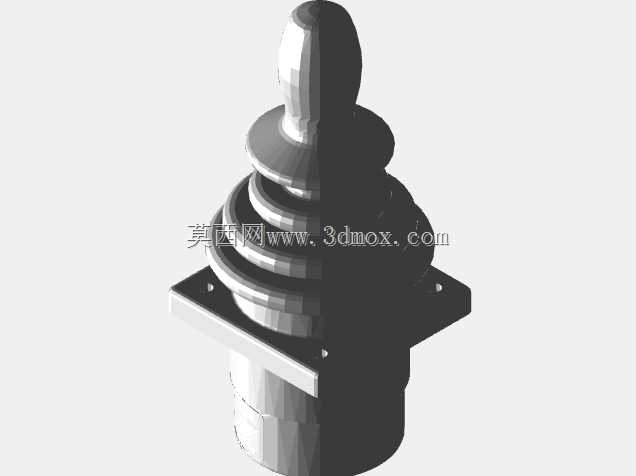

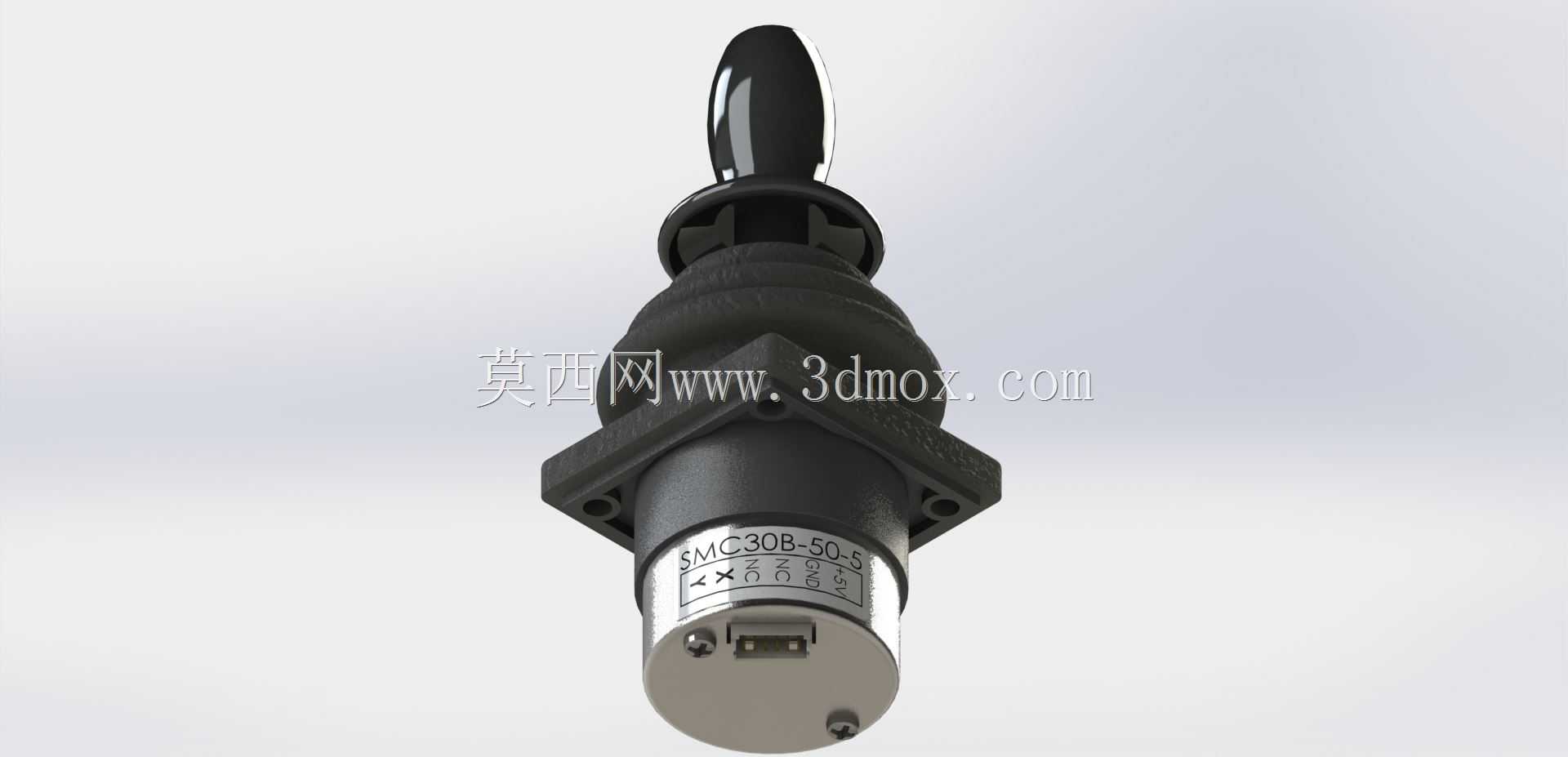

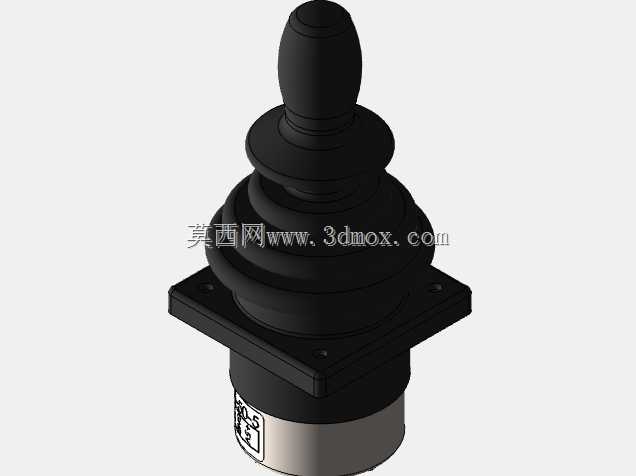

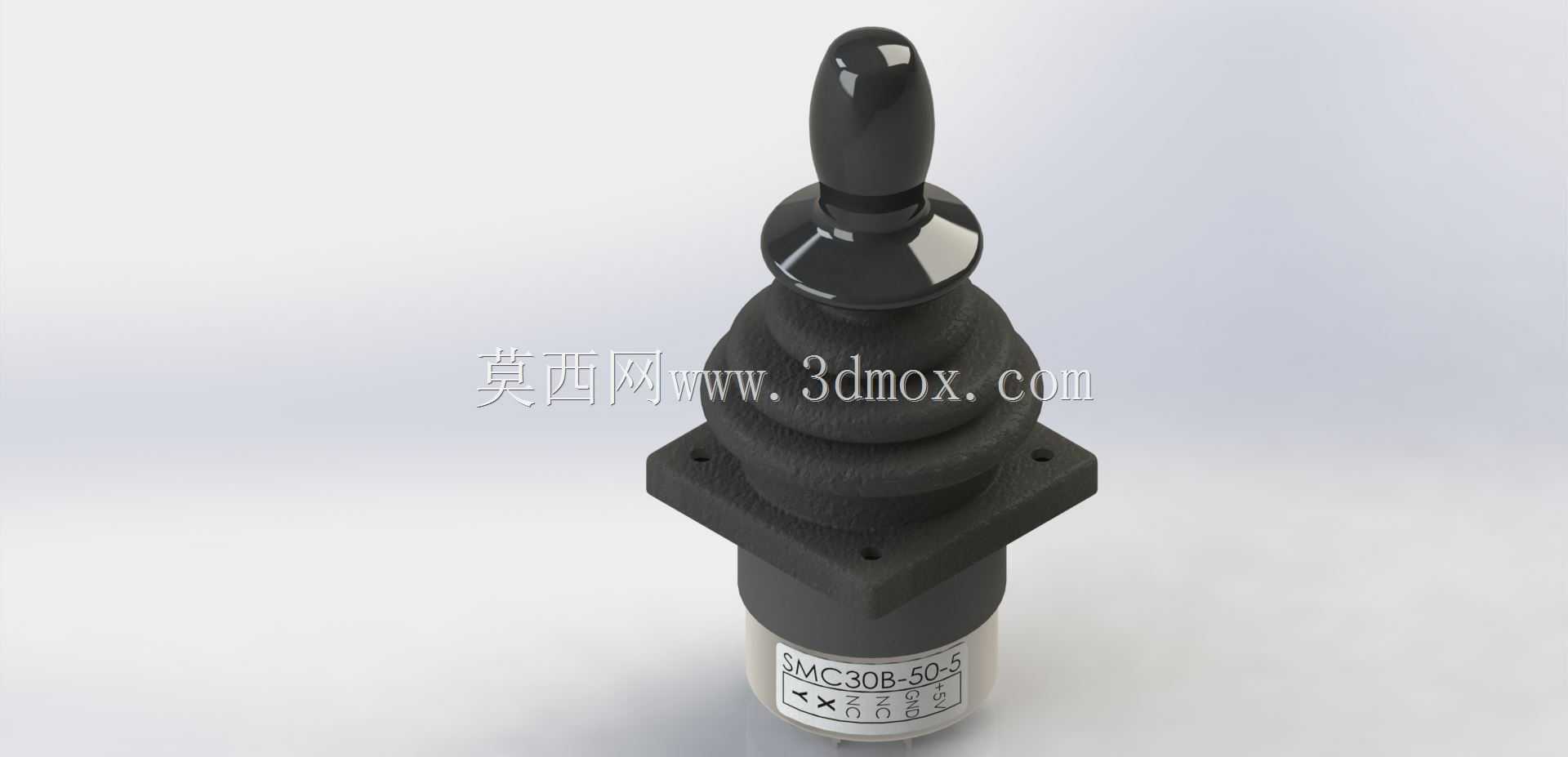

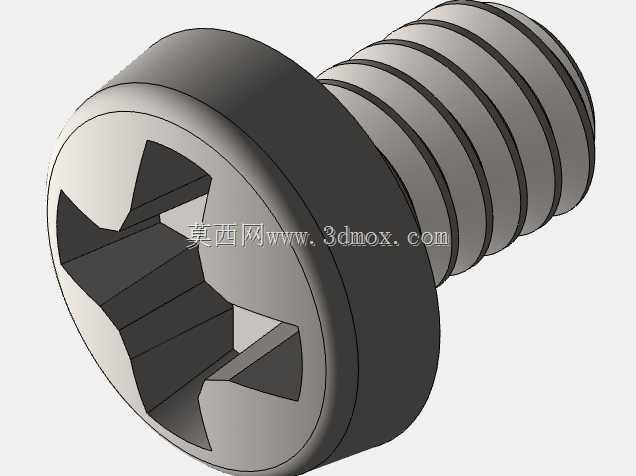

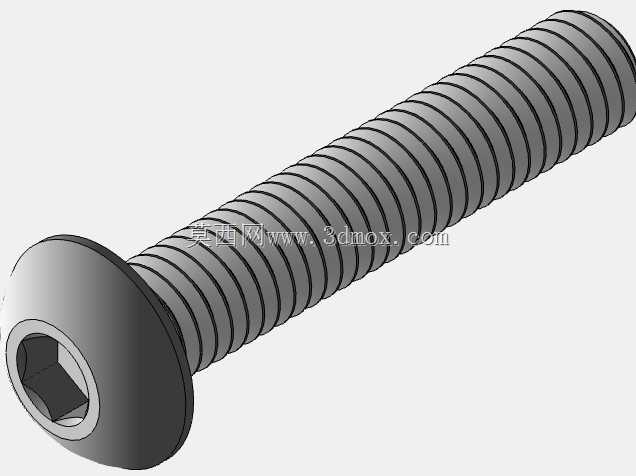

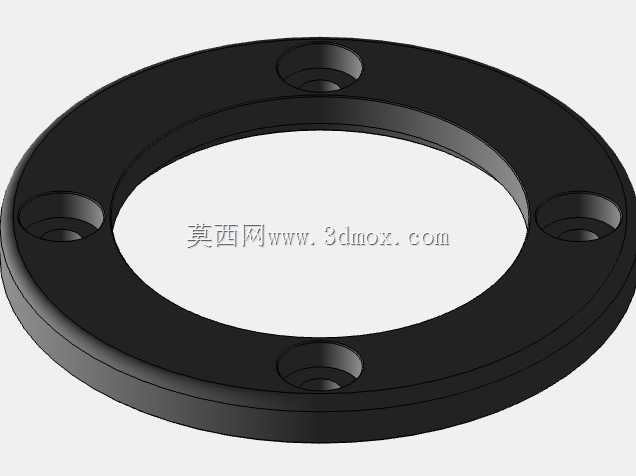

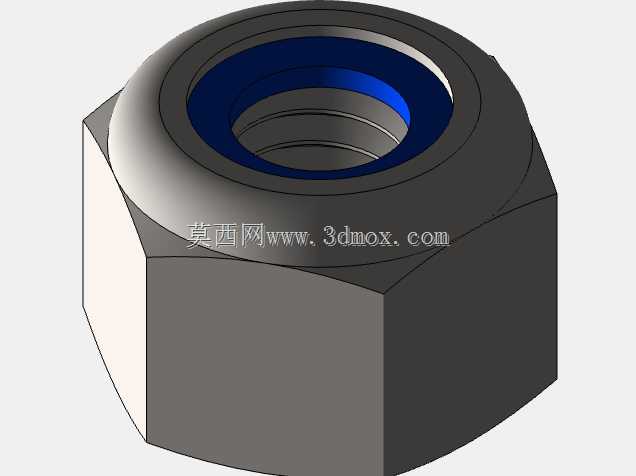

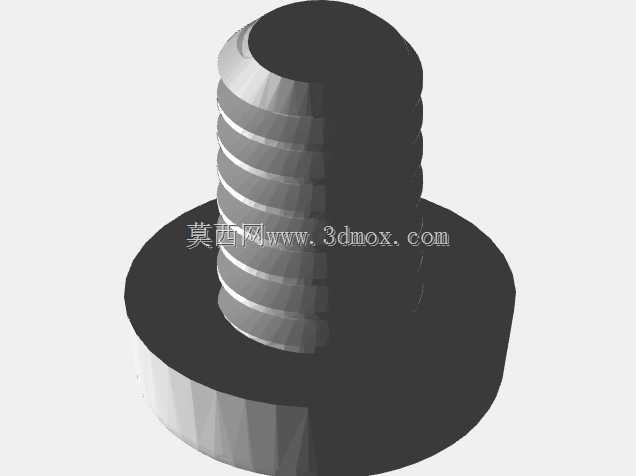

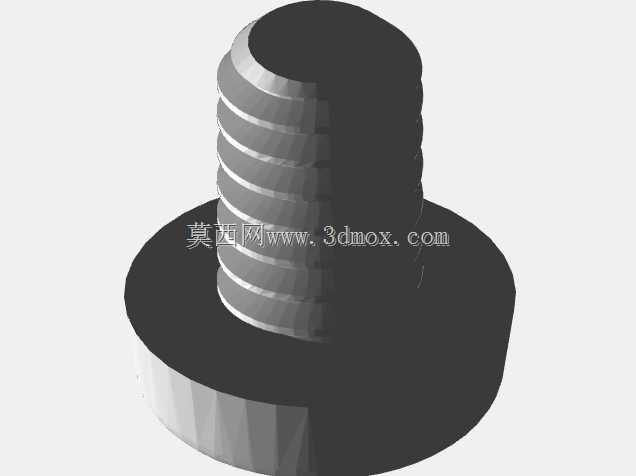

　　这类操纵杆多应用在工业遥控终端、小型工程机械操控面板、模拟实训设备、非标自动化设备手动调试工位上，作为人工指令输入的核心部件，负责将操作人员的扳动角度、方向动作转化为电信号传递给设备控制系统，实现设备行进方向、动作幅度、功能切换的手动控制，相比按键式控制，这类摇杆能实现多方向连续信号输入，操控的直观性与流畅度更适合需要精细调整的作业场景。从结构设计来看，这款操纵杆采用法兰式安装基座，基座为方形带安装孔的结构，安装时可直接嵌入设备面板预留的方孔，通过四个角的安装孔用螺丝锁紧固定，安装法兰的厚度经过适配，能匹配常见1.5-3mm厚度的设备钣金面板，安装后基座与面板贴合紧密，不会出现晃动间隙。

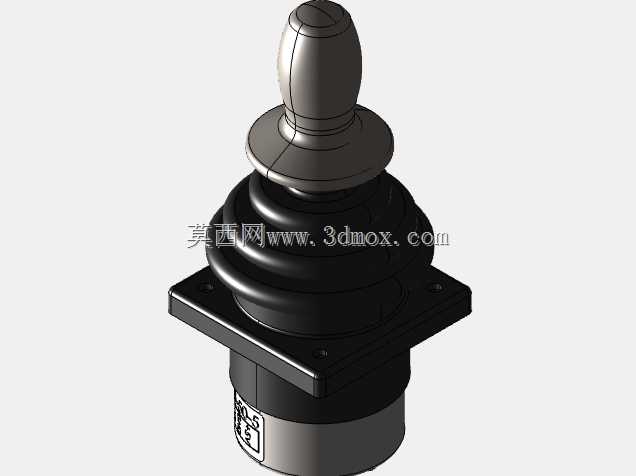

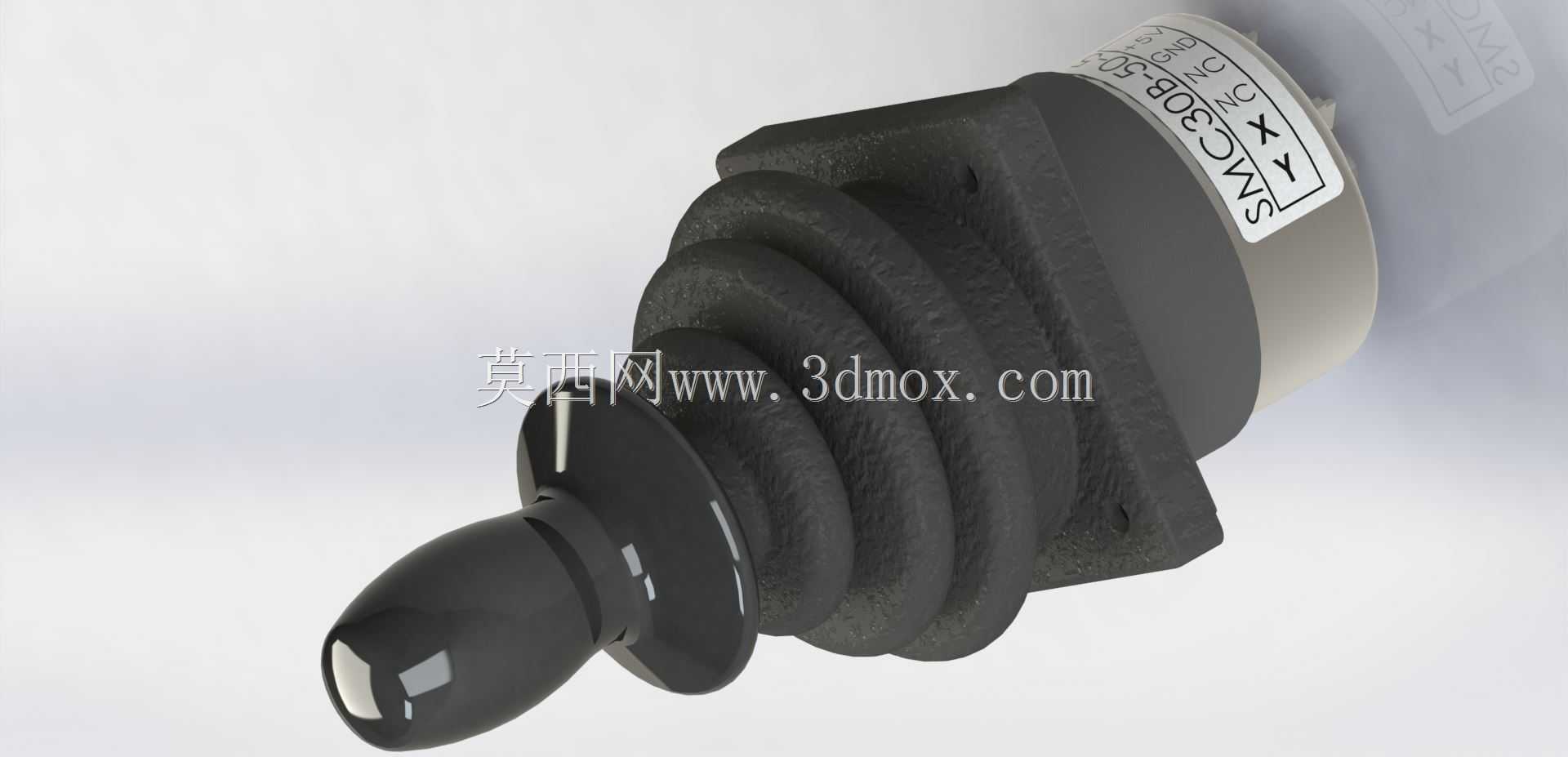

　　基座上方的防尘套采用褶皱式橡胶结构，能在摇杆全角度扳动时始终包覆内部的摆动机构，阻挡车间环境中的粉尘、切削液飞溅、细小杂物进入杆体内部，避免内部触点或传感结构卡滞，提升恶劣工况下的使用寿命。顶部的操作头采用圆润的椭球形设计，表面做哑光防滑处理，操作人员握持时贴合指腹轮廓，长时间操作不易产生打滑或硌手的问题，操作头与杆身的连接做了防松处理，频繁扳动也不会出现头杆松脱的情况。

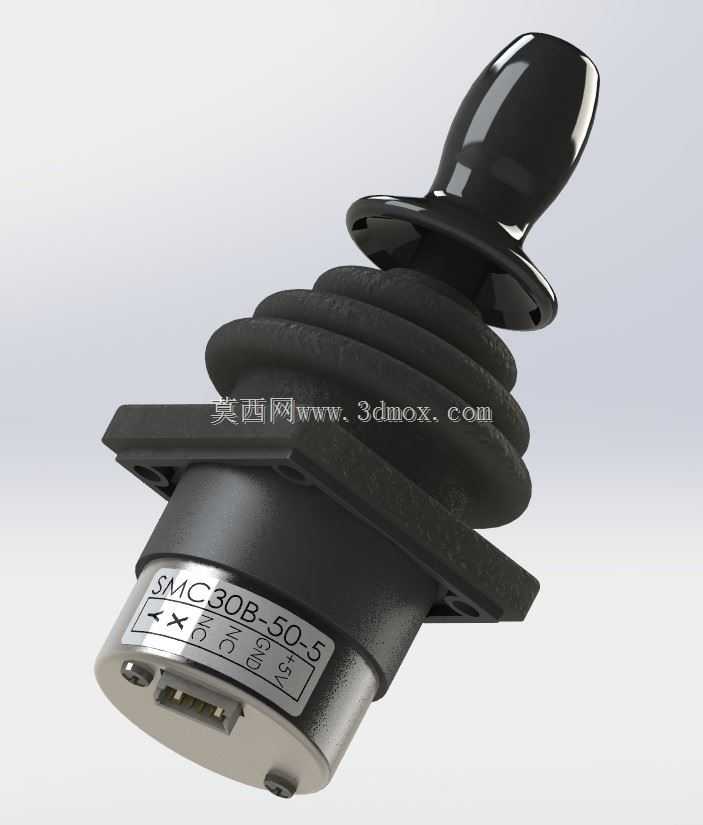

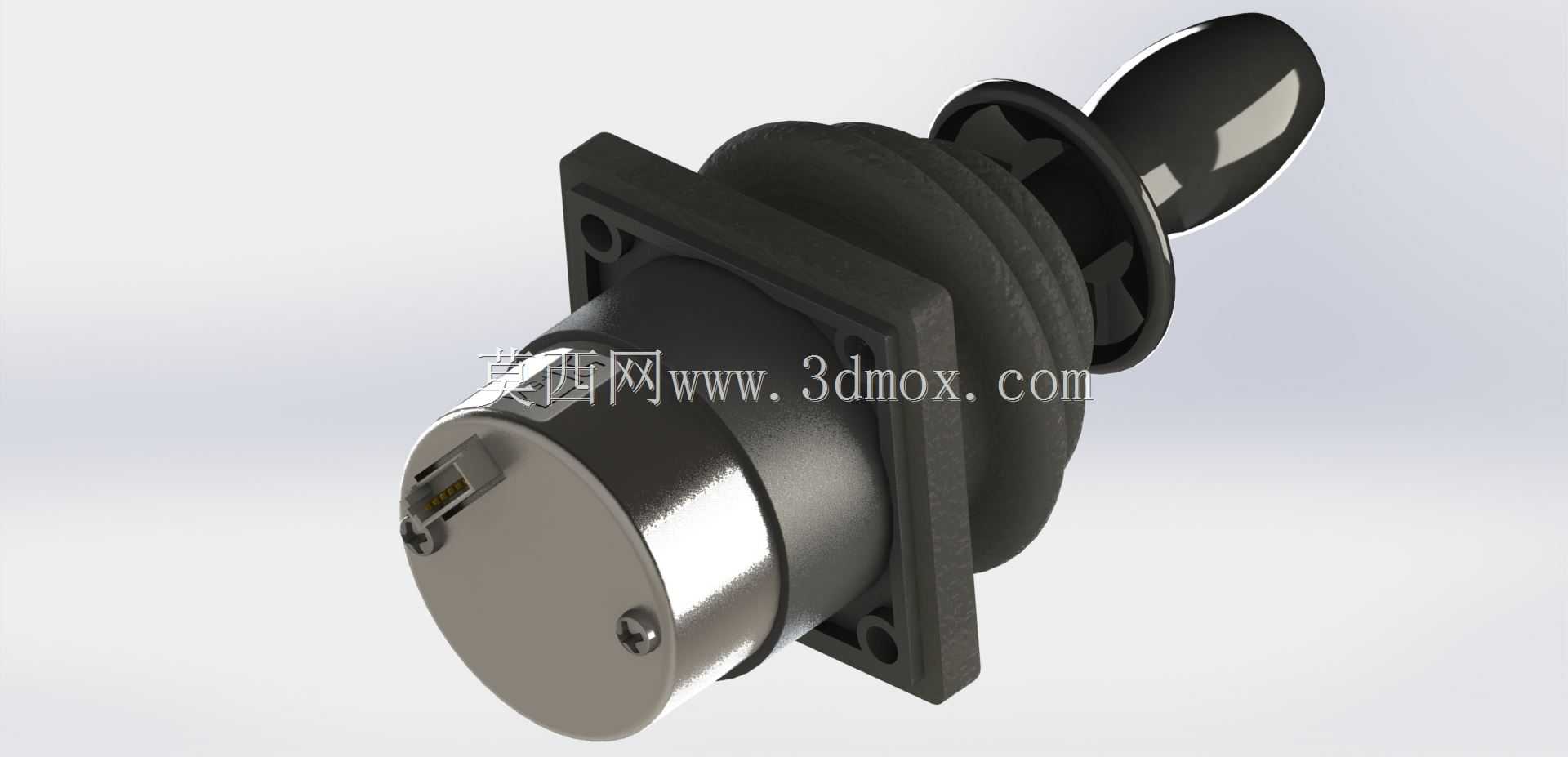

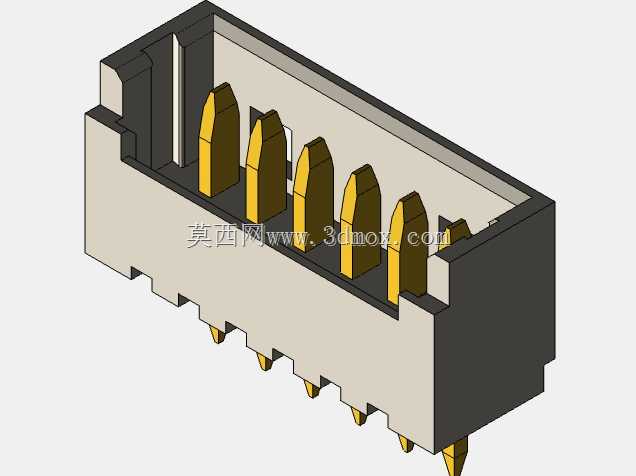

　　设计过程中，除安装孔位严格匹配行业通用安装尺寸外，其余结构尺寸做了适配性调整，重点保证摇杆的摆动角度范围符合常规操控需求，各方向扳动的行程一致，不会出现某一方向卡滞或行程不足的问题；内部摆动结构的转轴处做了限位设计，避免过度扳动导致内部结构损坏，扳动到极限位置时有清晰的触感反馈，操作人员无需目视就能感知到摇杆已到达最大行程位置。杆体尾部的接线端采用快插式接口设计，接线时无需拆开杆体外壳，直接将配套的连接器插入即可完成接线，能大幅提升设备组装时的布线效率，后期维护更换时也能快速拆接，减少设备停机时间。

　　从安装边界来看，这款操纵杆嵌入面板后，背部突出的长度控制在合理范围内，不会占用设备内部过多的布线空间，面板上方的操作高度符合人体工程学要求，操作人员坐姿操作时手臂自然放置就能轻松触碰到摇杆，扳动时手腕无需过度弯曲，能降低长时间操作的疲劳感。在实际选型适配时，这类操纵杆可根据使用场景选择带自复位或带档位锁定的结构，这款基础款结构偏向通用型设计，可适配多数需要多方向连续操控的场景，建模时重点还原了外部装配结构与关键安装尺寸，能直接用于设备面板的装配干涉检查、操控台布局设计验证，也可作为模拟操作设备的结构参考，用于实训装置的操控部件选型匹配。
