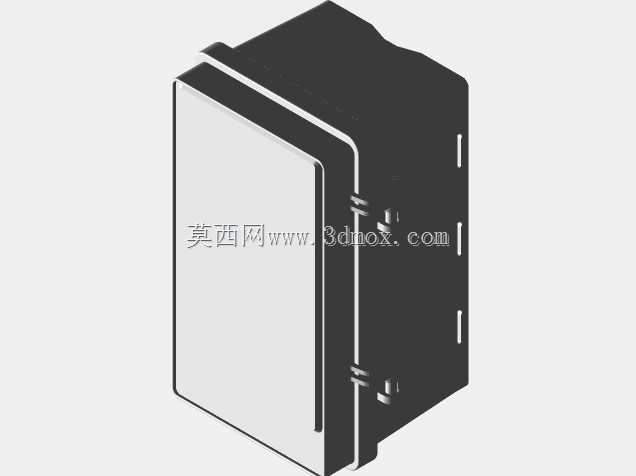

工业电气安装用CWB-1A0J墙盒结构设计

　　在低压配电末端、工业现场局部供电改造以及老旧产线电气升级场景里，这类壁挂式墙盒是电源引出、线路转接环节里很容易被忽略但又直接影响现场运维可靠性的部件。不同于普通民用接线盒，这款CWB-1A0J墙盒的设计完全围绕工业现场的安装工况展开，首先从安装边界来看，它采用贴墙嵌入式壁挂的安装逻辑，背部预留的四个对称固定卡扣位，刚好适配现场常见的35mm标准导轨安装以及直接膨胀螺丝壁挂两种方式，不需要额外加工转接支架，在车间立柱、电控柜侧装扩展、设备旁墙面取电的场景里，能省去现场二次加工的工序。

　　从实际用途来看，这款墙盒主要承担小型电源变压器的外置防护、局部回路的接线分线功能，盒体内部预留的腔体空间，刚好可以容纳单组1A容量的小型电源变压模块，同时预留了进出线的敲落孔位，侧面的开槽结构对应接线端子的引出方向，现场布线时不需要额外对盒体进行切割开孔，能避免现场加工带来的防护等级下降问题。盒体的闭合结构采用侧边卡扣式设计，没有外露的螺丝孔，一方面能减少车间粉尘、切削液雾气进入盒体内部的路径，另一方面日常检修时不需要额外工具就能打开盒盖，排查线路故障的效率比螺丝固定式的壳体高不少。

　　设计思路上，这款墙盒没有做多余的异形结构，整体采用方正的直边造型，一方面是注塑成型时能减少拔模斜度带来的内部空间浪费，最大化利用盒内有效容积，另一方面方正的外形在多台并排安装时，能做到相邻壳体无缝贴合，在需要多回路集中布置的场景里，整体排布更整齐，不会出现异形壳体拼接留缝、积灰难清理的问题。盒盖和盒身的配合面做了一圈内凹的止口结构，即使现场有轻微的溅水或者粉尘飘落，也会顺着止口的外沿滑落，不会直接渗入盒体内部接触电气元件，这种细节设计在机加工车间、焊接工位这类环境相对恶劣的现场，能大幅降低内部线路短路的概率。

　　从外形尺寸的适配性来看，这款墙盒的整体厚度控制在刚好突出墙面不超过80mm的范围，不会因为壳体过深占用车间的通行空间，也不会因为壳体过浅导致内部接线弯折半径不够、拉扯端子脱落的问题。盒体正面的平整平面预留了标签粘贴位，现场运维时可以直接打印回路编号粘贴在正面，不需要额外加装标识牌，日常巡检时能快速定位对应的供电回路。侧面的卡扣结构做了加强筋处理，反复开合几十次也不会出现卡扣断裂的情况，适配工业现场频繁检修、调整线路的使用需求。

　　在实际选型搭配时，这款墙盒可以直接配套同规格的小型隔离变压器使用，内部的安装柱位刚好对应变压器的固定孔距，不需要额外打孔固定，把变压器直接用自攻螺丝固定在盒内的预留柱上，接好进出线之后扣上盒盖就能完成安装，整个安装过程比通用接线盒节省至少一半的时间。另外盒体的材质选用了阻燃级的工程塑料，即使内部线路出现短时过载发热，也不会出现壳体引燃的情况，满足工业现场的防火要求，同时塑料材质的壳体不会导电，即使墙面出现结露的情况，也不会出现壳体带电引发的触电风险。

　　很多现场施工人员在做局部供电改造时，经常随便找个通用接线盒代替专用墙盒，往往会出现尺寸不匹配、固定不牢、防护不够的问题，要么是变压器放不进去，要么是盒盖盖不上，用不了多久就会进灰进水引发故障。这款专用墙盒的结构设计完全匹配对应型号的电源变压模块，从安装孔位、内部空间到配合间隙都做了针对性的适配，不需要现场修改就能直接使用，能大幅降低现场施工的出错率，也能减少后期运维的故障点。在三维建模过程中，这款模型的卡扣配合、止口间隙、安装柱位的尺寸都做了1:1的还原，结构设计人员可以直接调用这个模型做电控布局的干涉检查，提前确认安装位置是否和周边的管线、设备产生冲突，避免现场安装时才发现尺寸不匹配的问题，减少返工的成本。
