380V交流转12V直流十针灌封电源变压器

　　在工业控制板卡、小型工控终端、低压传感模块的供电链路设计中，这类高压交流转低压直流的针式变压器是板载供电方案里的核心无源器件，不同于开放式骨架变压器，灌封结构的设计首先解决了工业场景下的防尘、防潮与绝缘耐压问题，在多尘、湿度波动较大的车间电控柜内，这类器件无需额外加装绝缘防护套即可直接插装焊接，大幅降低PCB板的布局冗余。

　　从引脚定义逻辑来看，1-5号引脚为交流输入侧，适配380V三相电系统中的单相对地交流输入，引脚间距按照常规工业PCB板的2.54mm标准网格设计，输入侧引脚做了加宽焊盘处理，应对高压侧可能出现的浪涌电流冲击，避免长期工作时焊盘出现虚焊脱焊问题；7-9号引脚为直流输出侧，输出稳定12V直流电压，可直接给板载的继电器模块、信号采集芯片、小型指示回路供电，剩余引脚为固定与屏蔽接地引脚，焊接后可增强器件在PCB板上的抗振动能力，适配设备运输、设备运行过程中的持续振动工况，避免引脚受剪切力断裂。

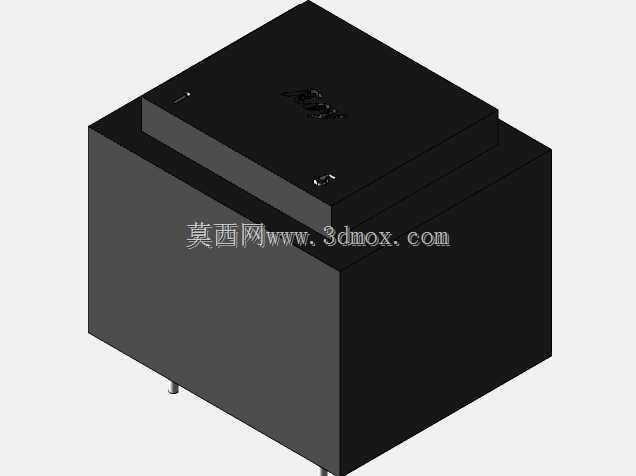

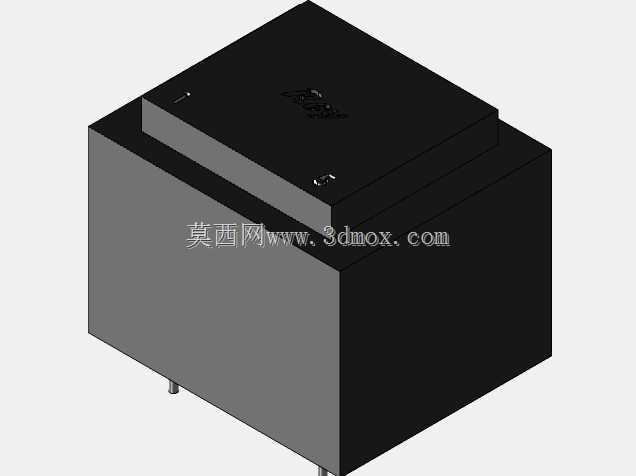

　　外形尺寸方面，该器件本体高度27mm，本体宽度27mm，长度方向尺寸32mm，引脚伸出本体底部长度6mm，在PCB布局时需要预留的安装边界为长40mm、宽32mm、高度方向预留30mm的净空区域，输入侧与输出侧引脚之间预留了足够的电气间隙，满足高压侧与低压侧之间的安规距离要求，无需在PCB上额外开槽增加绝缘距离。灌封外壳采用阻燃黑色工程塑料材质，表面做了哑光处理，避免在电控柜内出现反光干扰运维人员的指示灯观察，外壳顶部预留的标识凹槽可丝印输入输出参数、耐压等级信息，方便生产焊接时的方向核对，避免插反导致的器件烧毁。

　　设计过程中优先考虑了板载安装的兼容性，引脚排布兼容主流的针式变压器焊盘封装，工程师在做原理图设计时可直接替换同封装不同参数的器件，无需重新绘制PCB封装；本体的方正结构也适配自动化贴片机的吸嘴拾取要求，可满足批量生产时的SMT回流焊工艺要求，无需手工插件焊接，提升生产装配效率。在实际工况应用中，这类变压器通常布置在PCB板的边角位置，远离核心信号处理芯片，避免变压器工作时的微弱磁场干扰模拟信号的采集精度，同时靠近板上的电源输入端子位置，缩短高压交流走线的长度，减少高压走线在板上的辐射干扰。不同于外置式的开关电源模块，这类板载灌封变压器无需额外的固定支架、接线端子，直接通过引脚焊接即可完成固定与电气连接，在紧凑型的小型工控设备、壁挂式控制终端、设备就地操作按钮盒内，这类器件的体积优势十分明显，可有效压缩整个控制板的外形尺寸，进而缩小设备的整体外壳体积，降低设备的材料成本与安装占用空间。在绝缘性能设计上，灌封胶体完全包裹内部的线圈与铁芯，输入与输出之间的绝缘耐压可满足工业级2500V交流耐压要求，可应对工业现场偶尔出现的电网浪涌、电压尖峰冲击，避免初次级击穿导致的低压侧器件烧毁，提升整个控制回路的可靠性。
