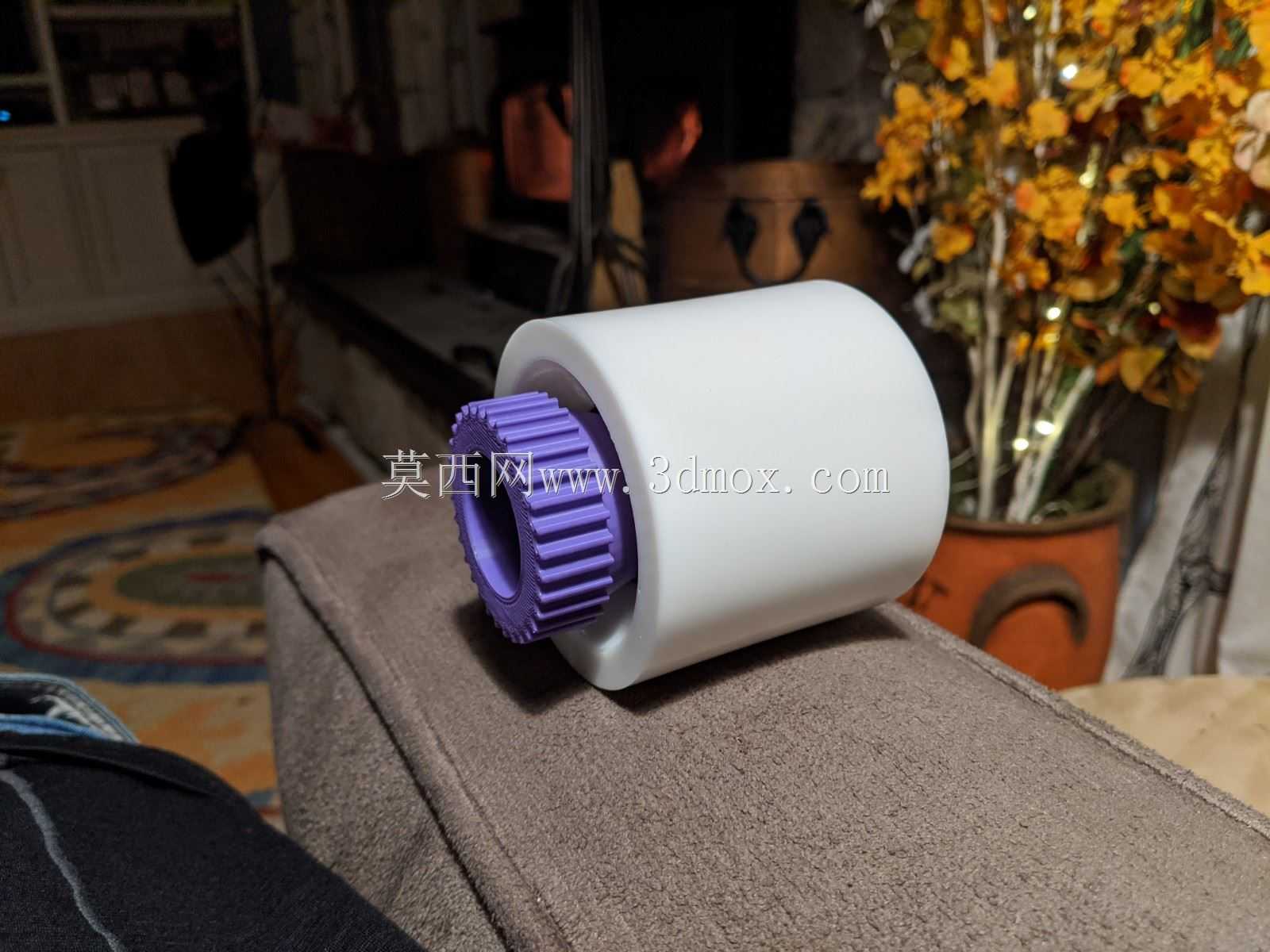

适配电动滑板的32齿同步带传动滑轮

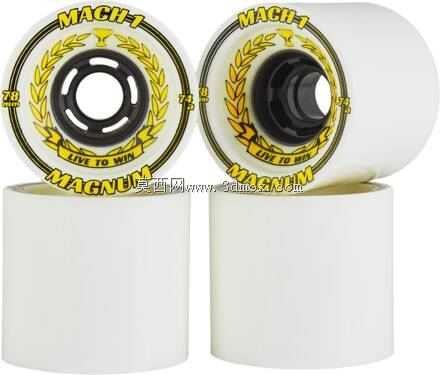

　　日常短途出行场景里，电动滑板的传动系统可靠性直接决定骑行体验与维护成本，其中滑轮作为动力传递与轮组支撑的核心部件，长期存在适配性差、改造成本高的痛点。这款滑轮的设计初衷，就是解决市售轮组核心硬塑内芯与常规电动滑板轮座图案不匹配的问题，让用户无需等待定制CNC加工件，就能通过常规制造方式完成轮组改装。

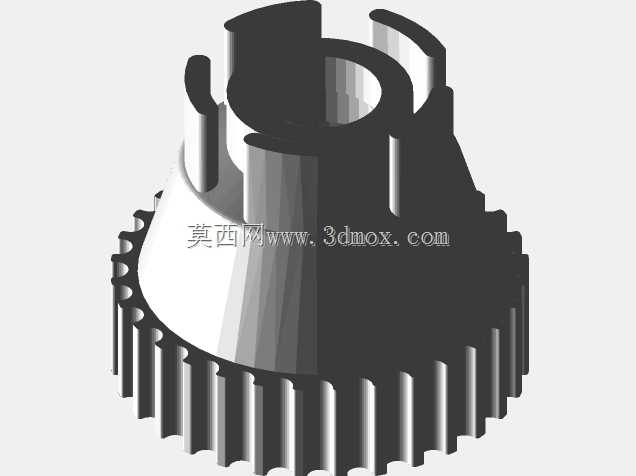

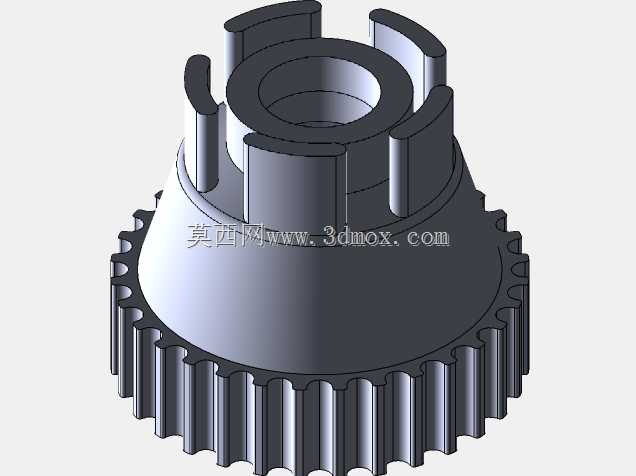

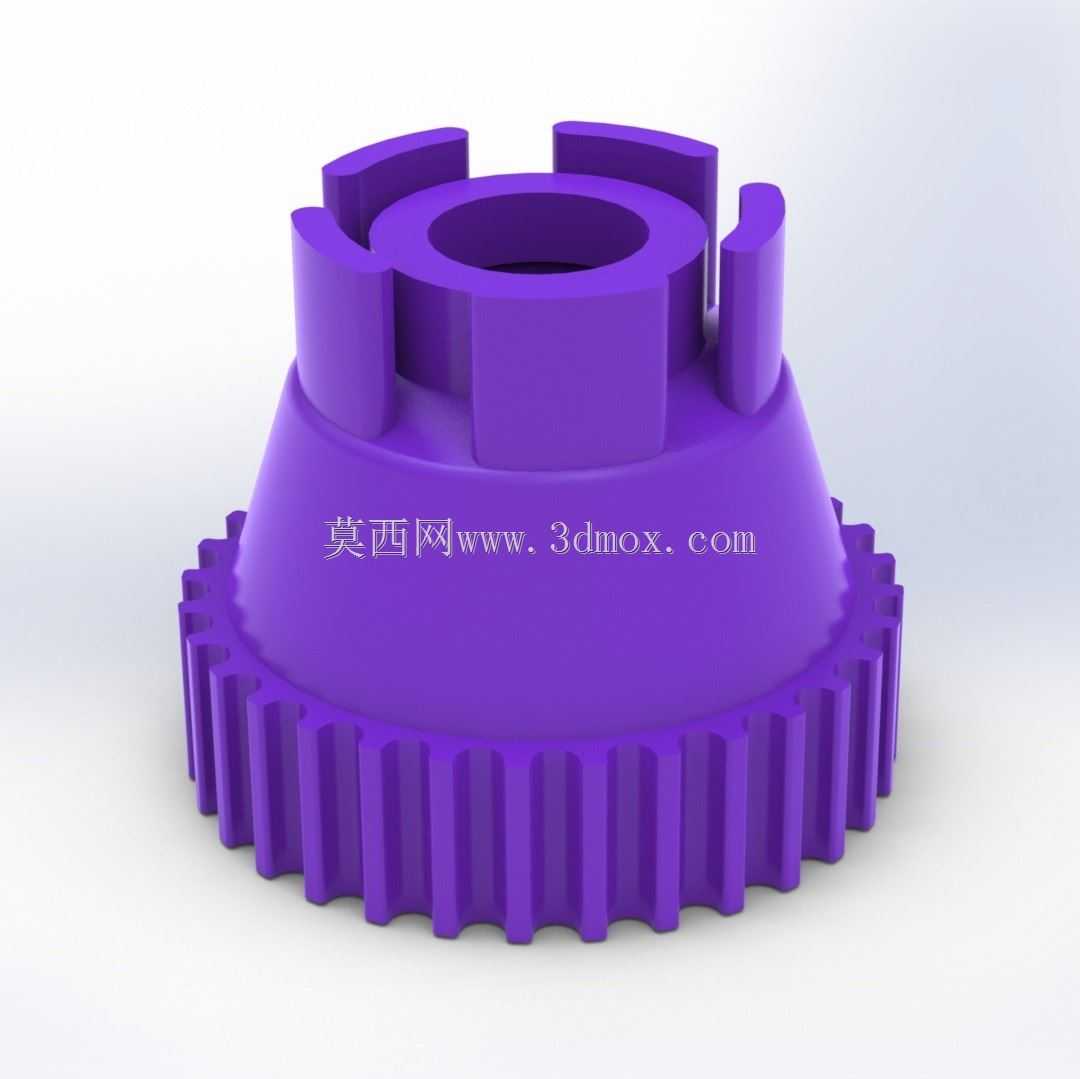

　　从结构设计逻辑来看，这款滑轮采用分体式功能分区设计，外侧带齿的传动段与内侧的轮体支撑段做了功能拆分，带齿部分采用32齿的htd5齿形，适配市面上绝大多数12毫米宽度的htd5同步带，这也是当前电动滑板传动系统最通用的同步带规格，能保证动力传递过程中啮合顺畅，不会出现跳齿、传动打滑的问题。齿形的齿距、齿高参数完全匹配标准htd5同步带的啮合要求，齿侧做了微小的导向倒角，装配同步带时无需强行撬掰就能顺利卡入，长期运行也不会出现同步带侧边异常磨损的情况。

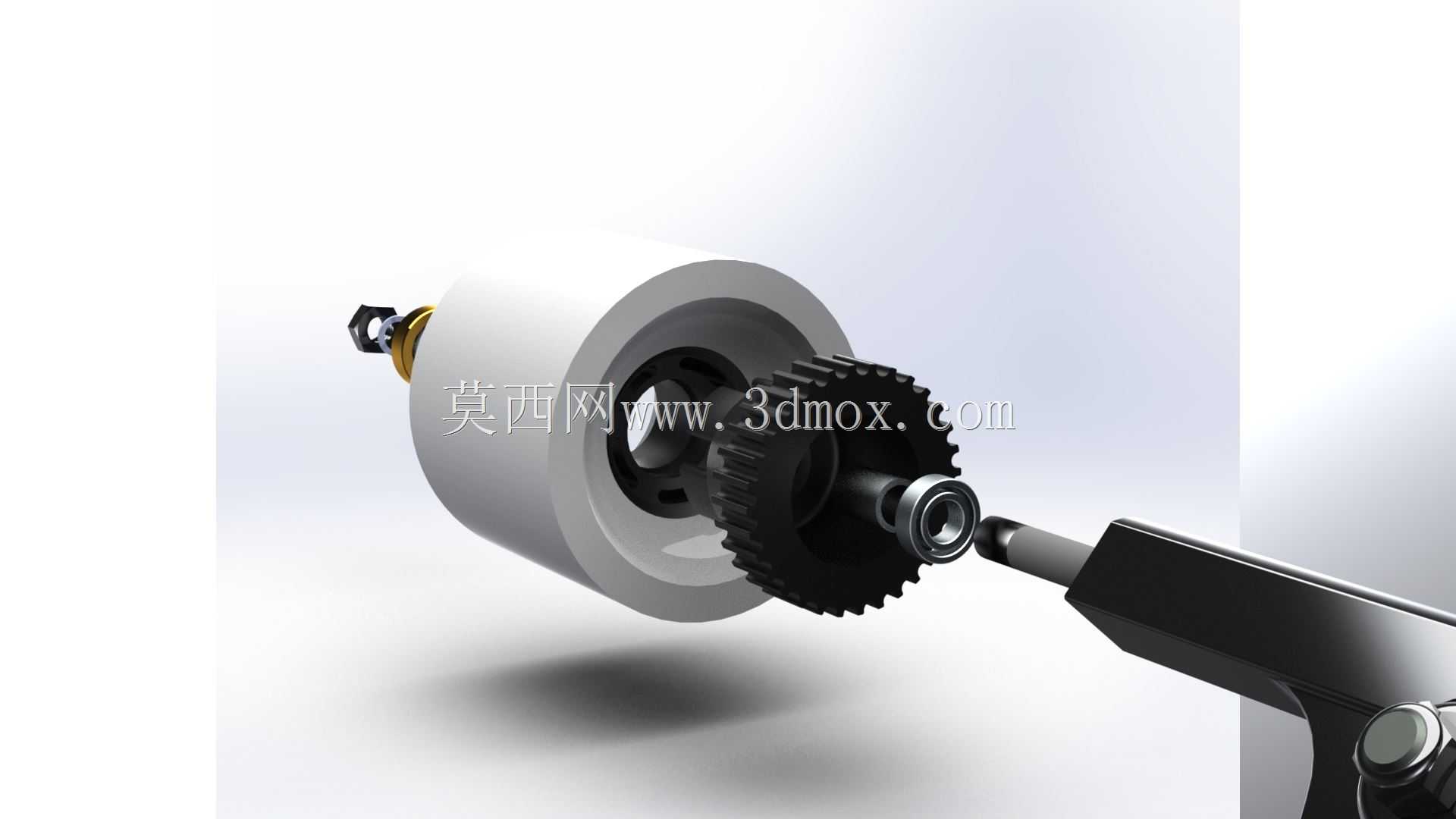

　　安装边界尺寸上，这款滑轮专门适配标准滑板车轴系，与配套轮子共用一个轴承即可完成装配，相比常规需要额外预留8毫米轴长安装第三个轴承的改装滑轮，它能直接适配标准压配合长度的轮轴，不需要对原有滑板的桥钉、轴系做任何切割或加长改造，直接替换原有滑轮就能完成升级。轴承位的尺寸严格匹配688 2RS轴承的安装公差，轴承压入后不会出现松旷或过盈量过大导致轴承内圈变形的问题，轮体内腔与轴承外圈的配合公差控制在合理范围，既能保证轴承固定牢靠，又不会因为过盈量太大导致轴承转动阻力增大。

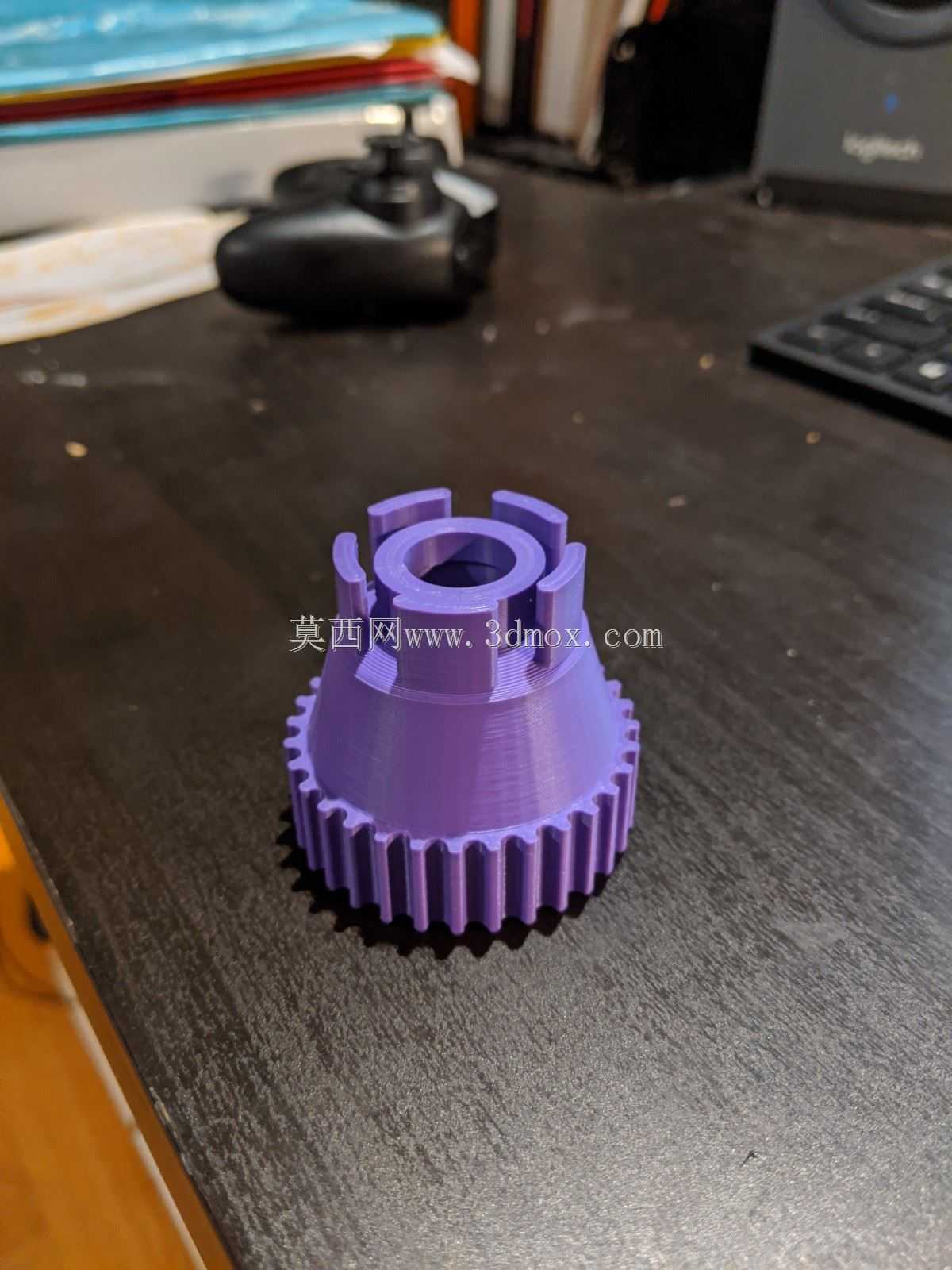

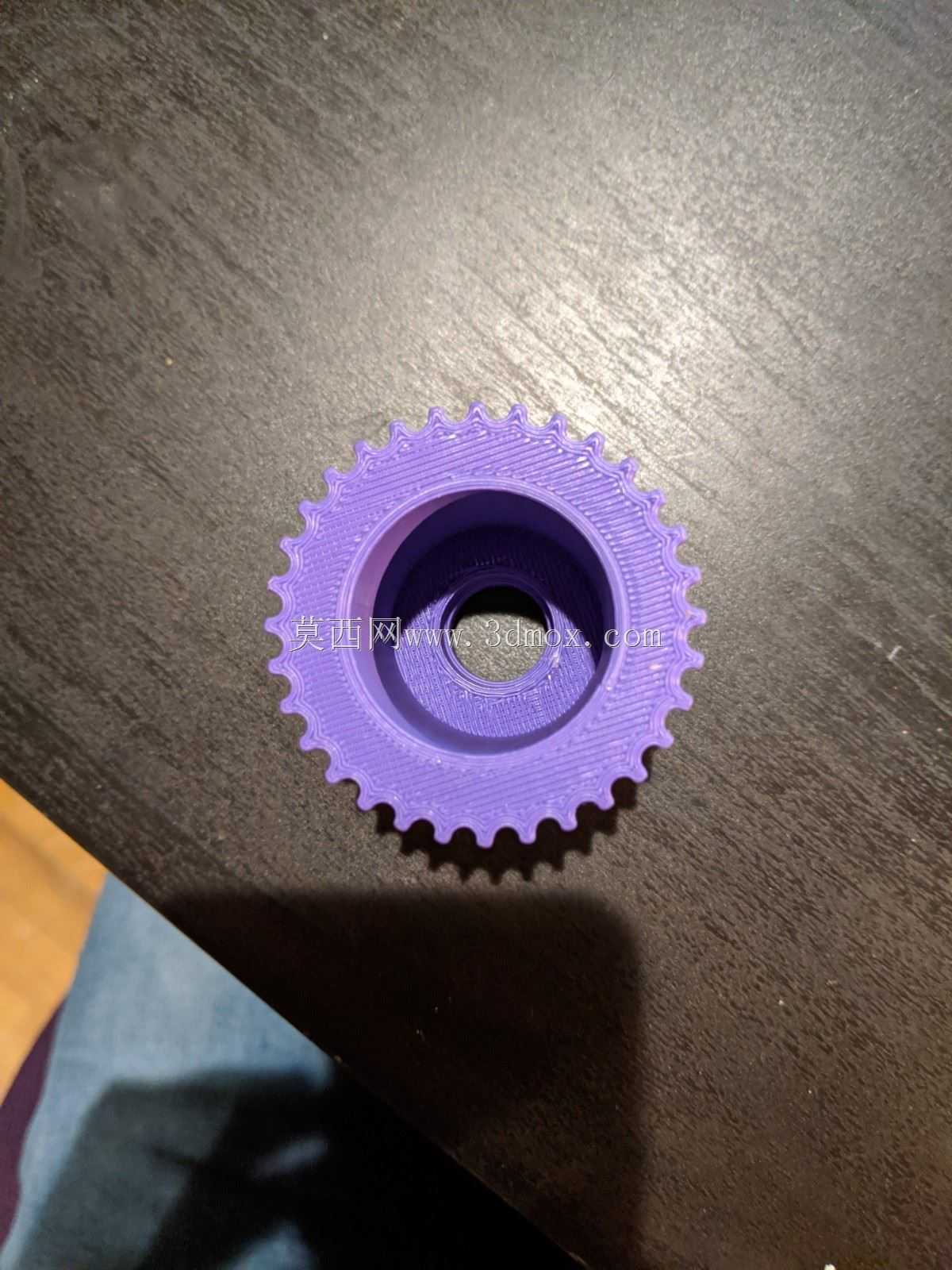

　　实际使用场景中，这款滑轮搭配高抓地力的聚氨酯轮面时，能充分发挥轮面接触面积大、抓地力强的优势，动力传递过程中没有虚位，起步和制动时的响应更直接。轮体的支撑部分采用足够壁厚的结构设计，选用PETG材料制作时，填充率设置到100%就能满足激进骑行的强度要求，即使是频繁的急加速、急制动，或者经过路面小颠簸冲击，轮体核心部分也不会出现开裂、变形的问题。相比传统定制CNC加工的滑轮，这款结构的滑轮不需要复杂的机加工工序，通过3D打印就能完成制作，测试阶段打印的样件经过长时间的磨耗测试，齿形部分没有出现明显的磨损，轴承位也没有因为反复拆装出现松旷。

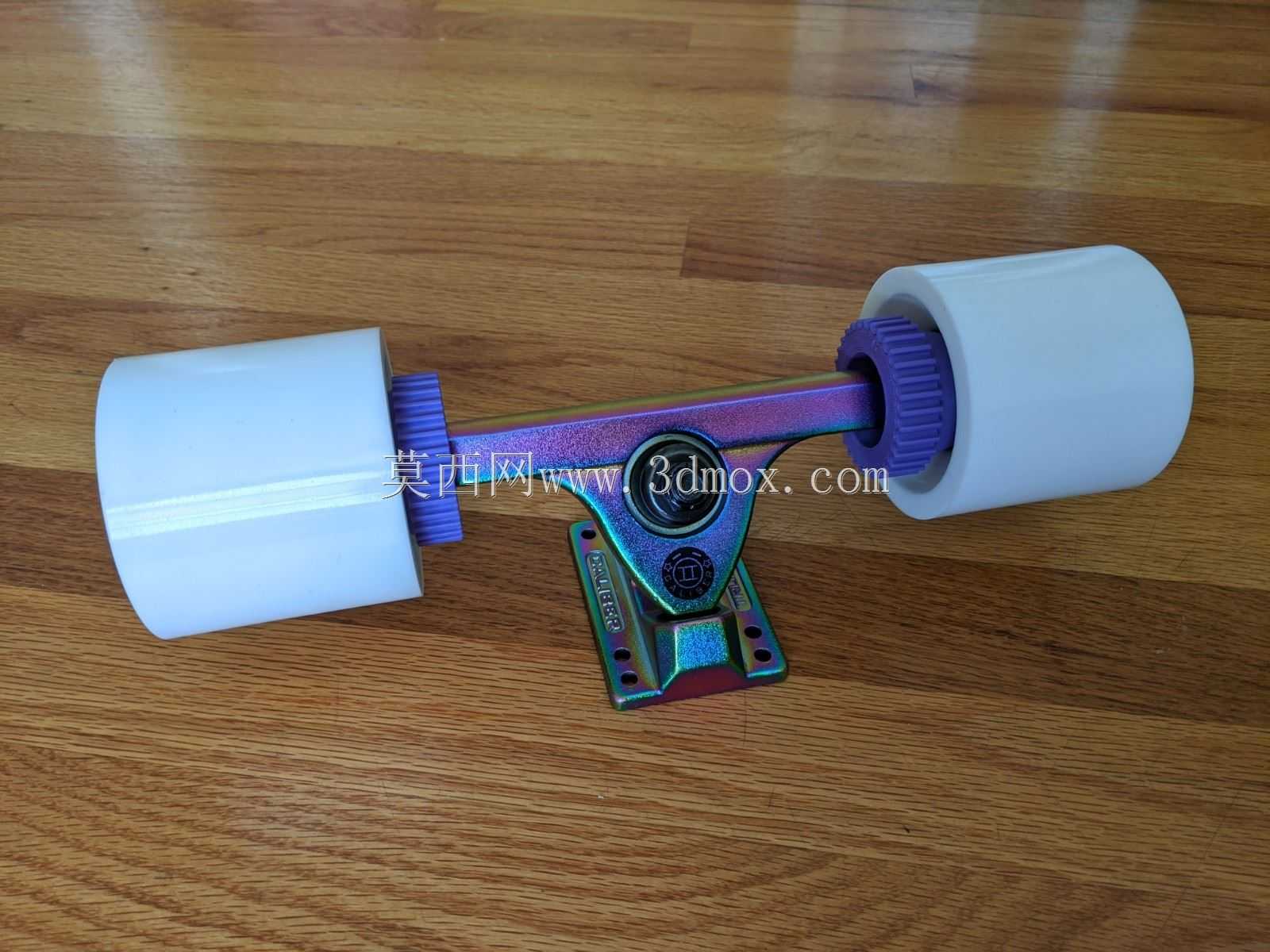

　　从适配性来看，这款滑轮不仅能用于DIY电动滑板的改装，也能给标准滑板的电动化改造提供低成本的传动方案，用户不需要更换昂贵的非标加长轴卡，也不用选购价格高昂的品牌专用滑轮，直接利用现有标准滑板的轴系就能完成电动传动系统的搭建。轮体的外形做了圆弧过渡处理，没有尖锐的棱角，装配后和轮面的贴合度高，不会出现轮面偏移、转动时蹭到桥钉或者支架的问题。传动齿的位置和轮体的同轴度公差控制在很小的范围，高速转动时不会出现偏心抖动的情况，能有效降低骑行过程中的震动感，提升滑行的平顺性。
