60μF400Vac电机启动运行圆柱电容器

　　这款电容是单相异步电机配套的核心无源器件，日常在小型空压机、家用洗衣机、木工台锯、农用单相水泵这类需要单相市电驱动的设备里随处可见，核心作用是在电机启动阶段为副绕组提供相位差接近90度的移相电流，帮转子建立初始旋转扭矩，待电机转速达到额定值的75%左右后，启动绕组会通过离心开关断开，部分CBB60结构的该类电容还会持续串联在副绕组回路中，参与电机正常运行时的功率因数补偿，降低整机无功损耗，避免电机运行时出现过热、扭矩不足的问题。

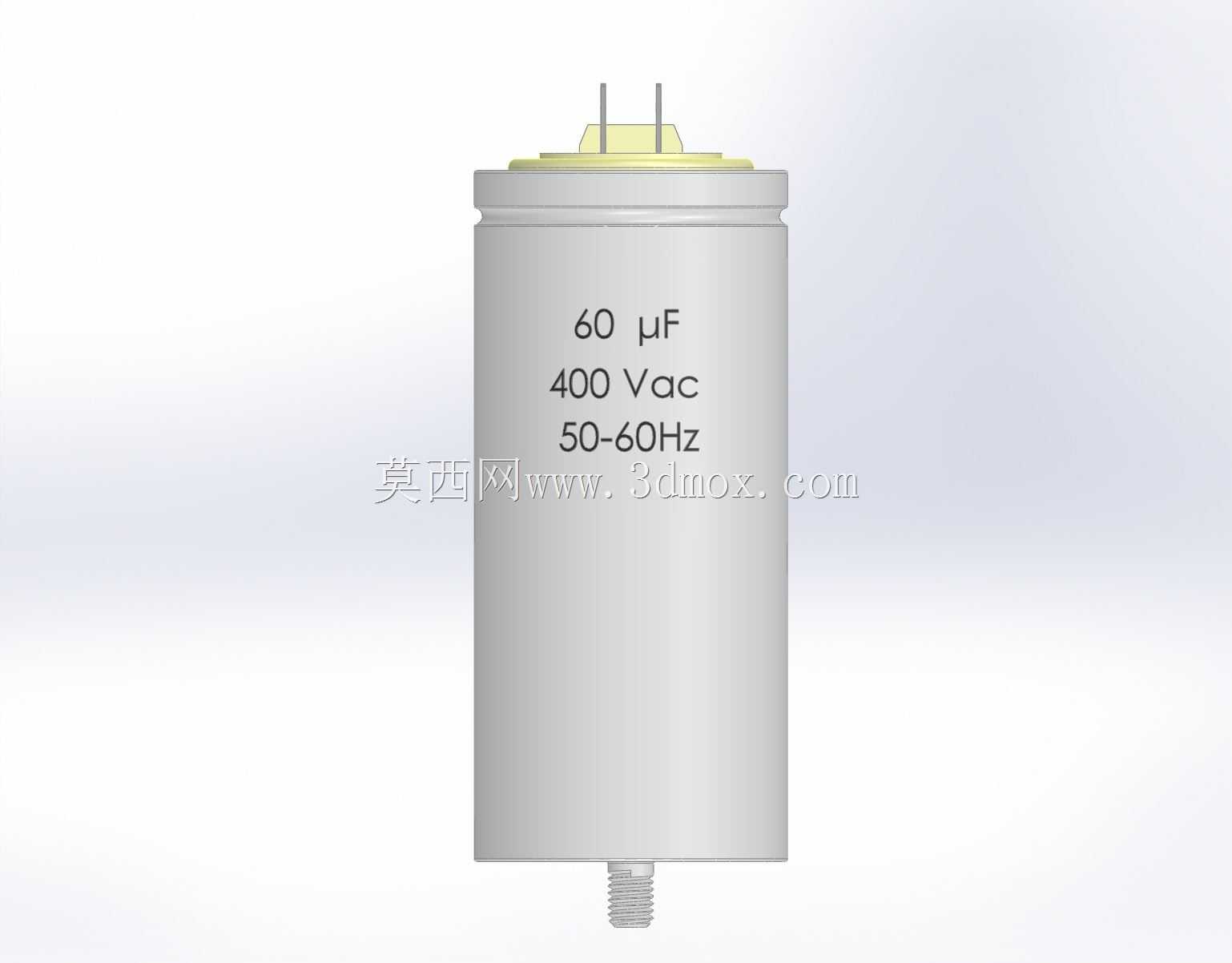

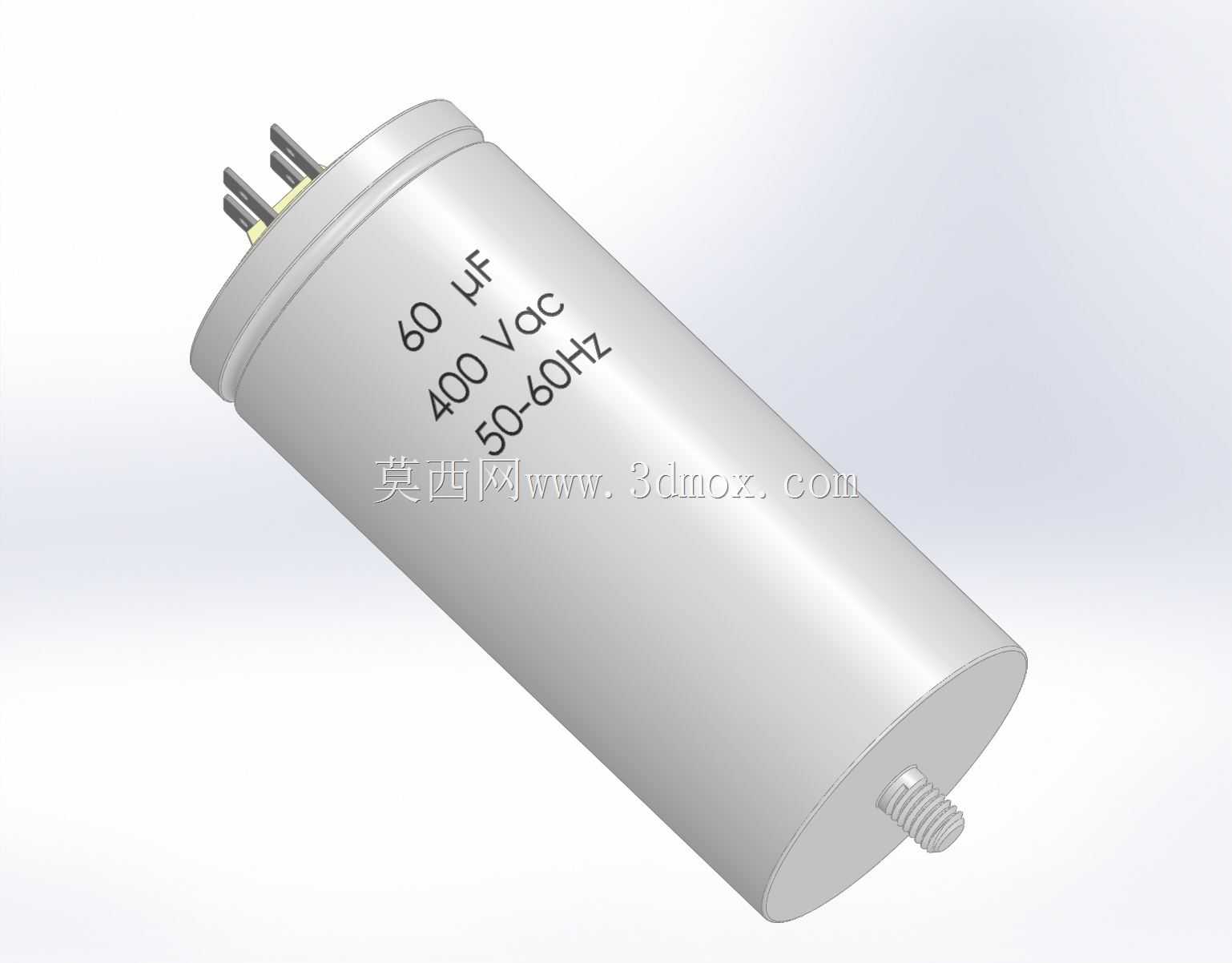

　　从结构设计来看，这款电容采用圆柱形金属铝壳封装，外壳做了哑光氧化处理，既可以避免长期在潮湿、多粉尘的工业环境下出现外壳锈蚀，也能在电容内部发生击穿、电解液气化膨胀时，通过铝壳的塑性形变释放内部压力，降低爆裂风险。电容顶部预留了三个插片式接线端子，端子做了镀锡处理，氧化风险低，接线时可以直接适配行业通用的6.3mm规格冷压插簧，不需要额外焊接，现场装配效率更高，端子周边的密封层采用耐高温环氧树脂灌封，能承受125℃的长期工作温度，避免电机运行时的传导热量导致密封层开裂、潮气侵入内部。电容底部设计了M8规格的外螺纹固定柱，配套对应的螺母、平垫、弹垫就可以直接固定在电机的电容安装支架或者设备壳体的预留安装孔上，不需要额外设计定制固定夹，适配绝大多数通用单相电机的安装接口。

　　建模过程中需要重点把控几个核心尺寸边界：首先是电容主体的外径公差，行业通用的60μF/400Vac圆柱电容外径通常控制在50mm±1mm范围内，整体长度不含底部固定柱为120mm±2mm，底部固定柱的螺纹长度控制在12mm左右，这个尺寸刚好适配市面上绝大多数单相电机的标准电容安装仓，不会出现装不进去或者固定后晃动的问题。其次是顶部接线端子的伸出长度，控制在8mm左右，端子之间的间距保持10mm，既可以保证插簧接插后的电气间隙满足AC400V等级的耐压要求，避免出现拉弧打火，也不会因为端子过长导致安装时和周边的电机端盖、线缆发生干涉。另外外壳表面的参数标识采用凹印填漆的工艺建模还原，标识内容包含容量、额定电压、适用频率，和实物的印刷位置、字体大小保持一致，方便装配人员快速核对参数，避免错装不同规格的电容导致电机烧毁。

　　实际选型使用时，要注意这款电容的额定工作电压为400Vac，适配50/60Hz的工频交流回路，不能用在直流回路或者高频开关电源的滤波场景中，安装时要尽量远离电机的发热壳体，预留至少10mm的散热间隙，避免长期高温环境加速电容内部介质老化，缩短使用寿命。如果是在高振动的设备上使用，还可以在电容和安装支架之间加装橡胶减震垫，降低振动传递到电容内部引脚导致的开焊风险。建模时还原的细节还包括外壳底部的卷边收口结构、顶部密封层的轻微弧度、固定柱上的螺纹牙型细节，这些细节虽然不影响电容的电气性能，但在做整机装配干涉检查、生成工程图的BOM清单、做产品渲染图时，能最大程度还原实物的真实状态，避免设计阶段出现安装位尺寸不匹配、端子和周边结构干涉的问题，减少后续打样验证的迭代次数。
