桌面级16厘米有源扬声器机箱结构设计

　　这款16厘米规格的扬声器机箱，核心围绕内置电源电路的一体化小型音频播放设备需求开发，适配桌面近场聆听、小型工位扩声、便携嵌入式音频终端等多类应用场景，整体结构兼顾声学性能、装配便捷性与外观一致性，可直接匹配常规4英寸全频扬声器单元的安装需求。从实际使用场景出发，这类小型机箱常被用于桌面工位的音频外放、小型展示台的语音播报、DIY音频改装项目的承载壳体，相比常规市售成品音箱，该结构预留了充足的内部电源电路布设空间，可直接搭载AC-DC转换模块，无需额外外置电源适配器，进一步简化终端设备的布线复杂度。

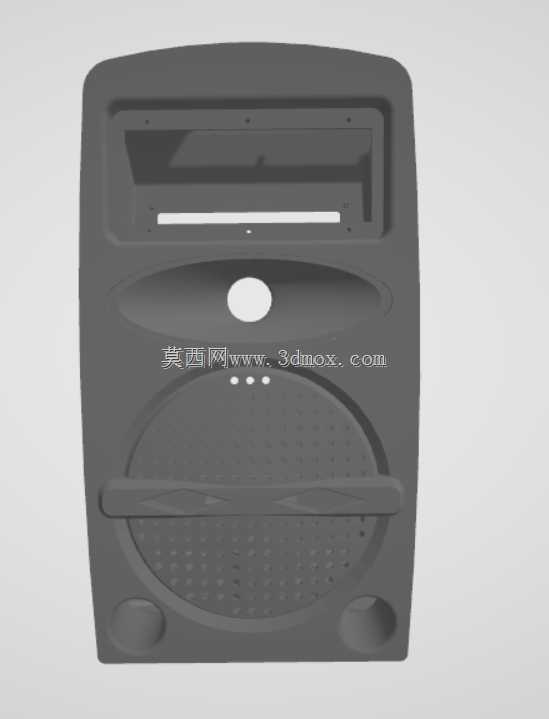

　　设计过程中优先考量了声学腔体的合理性，前壳的扬声器安装位做了环形沉台设计，沉台深度与常规4英寸扬声器的盆架边缘厚度匹配，安装时可直接打胶或用自攻螺丝固定，无需额外加装密封垫圈即可保证腔体气密性，避免低频声短路问题。扬声器下方的长条形格栅区域做了0.8mm厚度的薄壁透声设计，格栅内侧预留了防尘网粘贴位，可粘贴常规无纺布防尘网，既不阻碍声波传递，也能阻挡外界灰尘进入腔体内部污染振膜。前壳上方的矩形开槽为功能扩展区，可根据实际需求安装蓝牙模块显示屏、USB解码板或者调频收音模块，开槽周边做了1mm高度的定位凸台，匹配常规通用解码板的安装孔位，无需二次改孔即可完成装配。

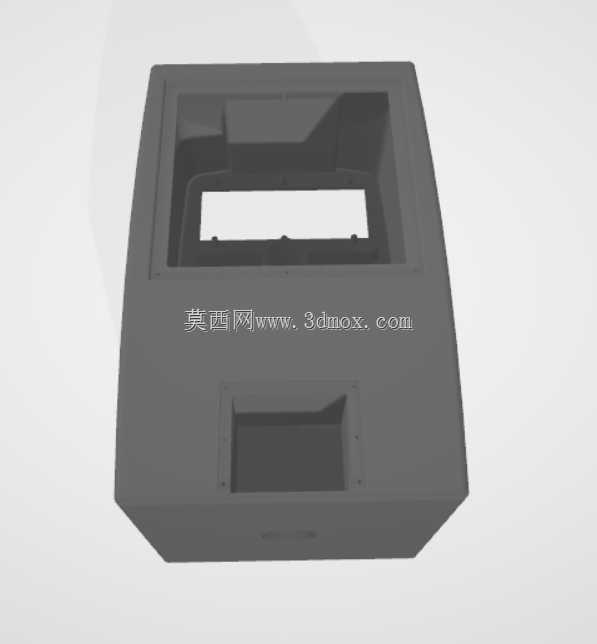

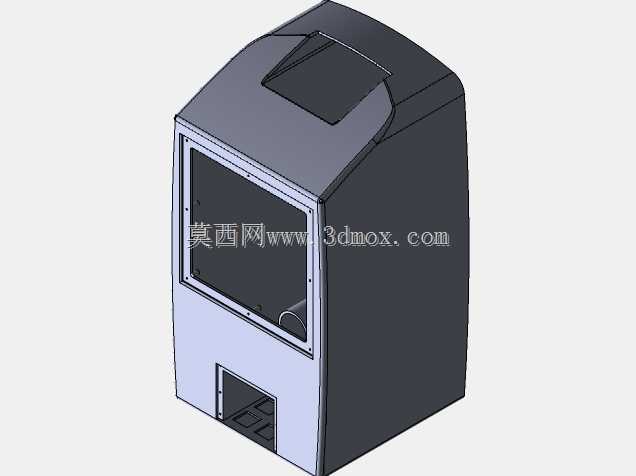

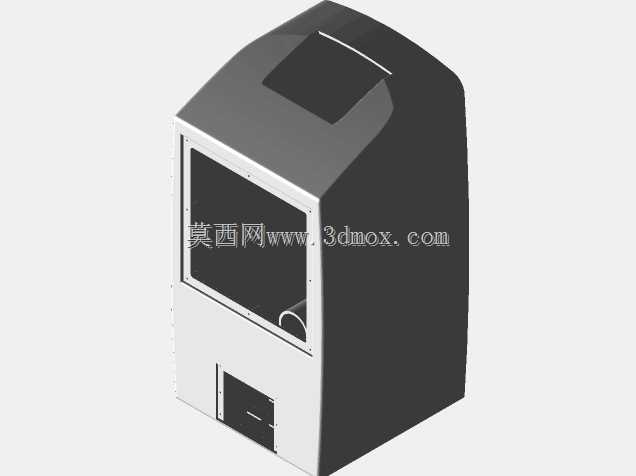

　　外形尺寸上，整机正面轮廓宽度控制在16厘米，高度与宽度比例接近1:1.2，整体厚度控制在12厘米以内，放置于桌面不会占用过多工位空间，背部为平整直面设计，既可以平放于桌面，也可通过背部预留的挂孔壁挂安装在墙面或设备侧板上。安装边界方面，所有螺丝柱均做了0.5mm的倒角导向，装配时螺丝可快速对准孔位，壳体边缘做了R2圆角过渡，避免装配和使用过程中锐边划伤操作人员。内部腔体做了分隔式设计，电源电路区域与扬声器声学区域通过隔离筋完全分开，避免电源工作时的电磁干扰影响音频电路信噪比，同时隔离筋也可增强壳体整体结构强度，减少大音量播放时的壳体谐振杂音。

　　壳体底部预留了两个圆形脚垫安装位，可粘贴常规橡胶脚垫，放置时起到防滑减震作用，避免大音量下机箱与桌面产生共振杂音。前壳的圆形电源指示灯开孔位于扬声器单元正上方，开孔直径5mm，可直接匹配常规3mm或5mm直径的LED指示灯，安装时可通过热熔胶或橡胶圈固定，指示灯位置处于用户坐姿视线范围内，可直观反馈设备通电状态。整体壳体采用前后壳扣合加螺丝固定的结构，扣合位做了0.3mm的过盈配合设计，扣合后前后壳缝隙可控制在0.1mm以内，外观面无明显断差，后续量产可采用ABS材质注塑成型，表面可做晒纹或喷漆处理，适配不同的外观风格需求。

　　从结构可靠性角度出发，所有壁厚均控制在2mm均匀厚度，避免注塑过程中出现缩痕、缺胶等问题，螺丝柱根部做了三角加强筋连接，多次拆装螺丝也不会出现螺丝柱断裂问题。内部电源区域预留了整流桥、滤波电容、变压器的安装位置，可适配功率30W以内的常规音频电源电路，电路固定位预留了扎带孔和螺丝孔，可根据实际选用的电路规格灵活固定。声学腔体容积经过测算，净容积约为1.2L，匹配4英寸全频扬声器的低频响应需求，可实现80Hz-18kHz的频响范围，满足日常近场聆听的音质要求。
