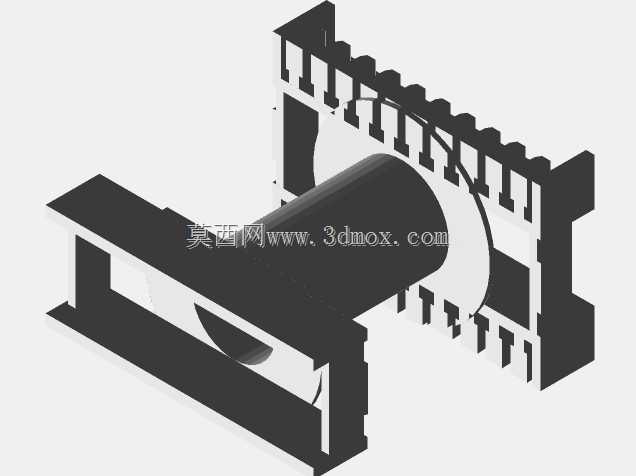

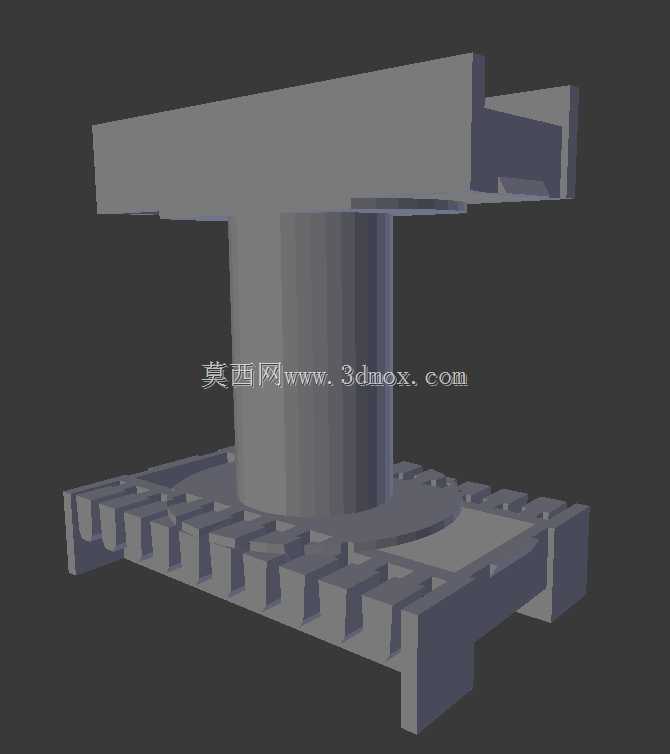

ETD49垂直安装变压器磁芯结构

　　在开关电源、工业控制电源、小型电力转换模块的设计开发环节，磁芯作为电磁能量转换的核心载体，其结构合理性直接决定了变压器的转换效率、温升表现与安装适配性。这款ETD49规格的垂直磁芯，是针对卧式安装空间受限、需要垂直排布绕组的电源场景开发的配套结构，适配49孔位的配套线轴使用，能够满足中小功率电源模块的电磁转换需求。

　　从实际应用场景来看，这类垂直结构的磁芯多用于板载电源模块、紧凑型工业控制板卡、小功率充电设备内部，这类场景的共同特点是PCB板上水平方向的排布空间紧张，但垂直方向有充足的装配余量，传统卧式ETD磁芯需要占用较大的板面投影面积，往往会挤压周边电容、电阻、接插件的排布空间，而垂直安装的磁芯结构，将绕组的排布方向从平行于板面调整为垂直于板面，能够大幅缩减磁芯在PCB板上的投影占用面积，给周边元器件留出足够的安全爬电距离与布线空间。

　　从功能特性上看，这款磁芯采用对称式的E型配对结构，中柱为圆柱形设计，相较于方形中柱的磁芯，圆柱形中柱在绕制绕组时能够减少线材的弯折损伤，同时绕组与磁芯中柱的贴合度更好，能够降低漏感带来的能量损耗。磁芯底部的基座带有均匀排布的定位卡槽，一方面能够与配套的线轴实现精准卡合，避免绕线过程中线轴出现偏移错位，另一方面基座的卡槽结构能够在磁芯安装到PCB板时，与板上的定位孔形成配合，提升焊接或者点胶固定后的结构稳定性，避免设备在运输、使用过程中受到振动冲击导致磁芯移位，影响绕组的电气间隙。磁芯顶部的挡边结构能够对绕组的上端形成限位，防止绕制过程中漆包线从磁芯端部滑出，同时也能增加磁芯配对后的贴合面积，降低磁路的气隙损耗。

　　在设计思路上，这款磁芯的结构完全围绕垂直安装的使用需求做了针对性优化：首先是中柱的高度做了精准控制，既保证了足够的绕线空间来容纳对应功率所需的漆包线匝数，又不会因为中柱过高导致整体结构重心偏高，提升安装后的抗振性能；其次是底部基座的卡槽间距做了标准化设计，能够适配行业内通用的ETD49规格线轴，不需要单独开模定制配套骨架，降低了电源生产企业的采购成本与物料管理难度；磁芯的边角位置都做了微小的倒角处理，避免在绕线、装配过程中尖锐的边角划伤漆包线的绝缘层，造成绕组短路的隐患。

　　从安装边界来看，这款磁芯的整体投影轮廓与标准ETD49卧式磁芯的宽度保持一致，但是长度方向的尺寸缩减了近40%，在PCB板上占用的安装空间更小，磁芯底部的引脚定位槽间距符合常规电源板的布线间距要求，不需要对原有PCB的布线规则做大幅调整就能直接替换使用。磁芯配对后的总高度控制在常规板载元件的高度允许范围内，不会因为垂直安装导致整体模块的厚度超出设备外壳的内部空间限制，同时磁芯与线轴装配后，绕组与磁芯侧边的距离满足安规要求的电气间隙，不需要额外增加绝缘挡片就能满足基础的绝缘防护需求。

　　在实际选型使用过程中，这类垂直磁芯适配的绕组绕制方式与卧式磁芯略有区别，绕线时需要注意绕组的引出线方向要顺着底部基座的卡槽引出，避免引出线被磁芯基座压伤，同时磁芯配对固定时，要保证两个E型磁芯的贴合面完全对齐，避免出现错位导致磁路气隙不均匀，引发局部温升过高的问题。对于需要在紧凑空间内实现电源功率转换的设计场景，这类垂直结构的磁芯能够在保证磁芯有效截面积满足功率要求的前提下，最大化压缩板面占用空间，是紧凑型电源设计中非常实用的磁芯配套结构。
