工业协作移动机器人机电系统设计方案

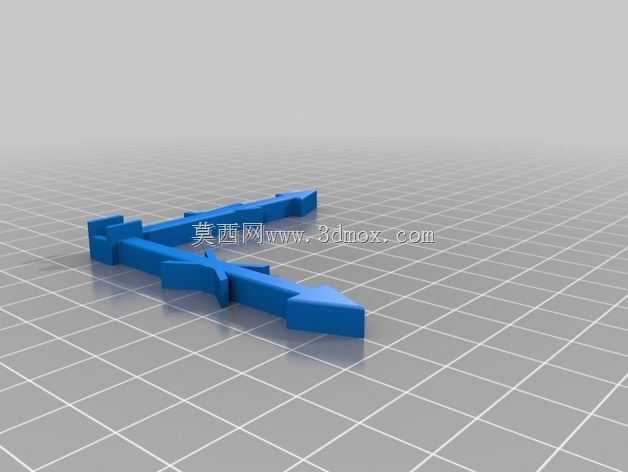

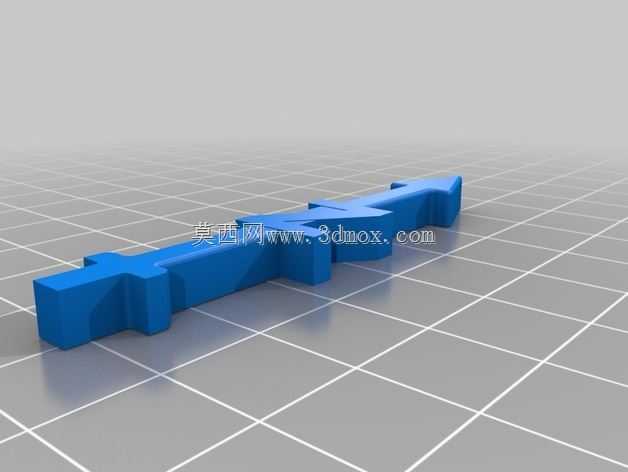

　　这套机电一体化系统的三维设计成果，核心覆盖两类落地应用场景，一类是面向工业4.0生产场景的自主协作移动作业单元，另一类是用于机器人运动学教学的可落地参考结构。从实际落地用途来看，协作型移动机器人可直接嵌入现有离散制造生产线的工位间隙，不需要对原有车间布局做大规模改造，就能完成工位间的物料转运、设备旁的辅助装配配合、高危工位的代班作业等任务，作业过程中可与现场操作人员在同一物理空间内协同工作，不需要设置完全隔离的安全围栏，适配多品种小批量的柔性生产需求。而配套的机器人坐标系参考结构，可直接用于六自由度机器人运动学的教学实践，学习者可以基于结构参数完成DH参数建模、正逆运动学解算、工具点坐标转换的实操练习，也能直接导出模型用于3D打印制作实物样机，降低教学环节的实物试制成本。

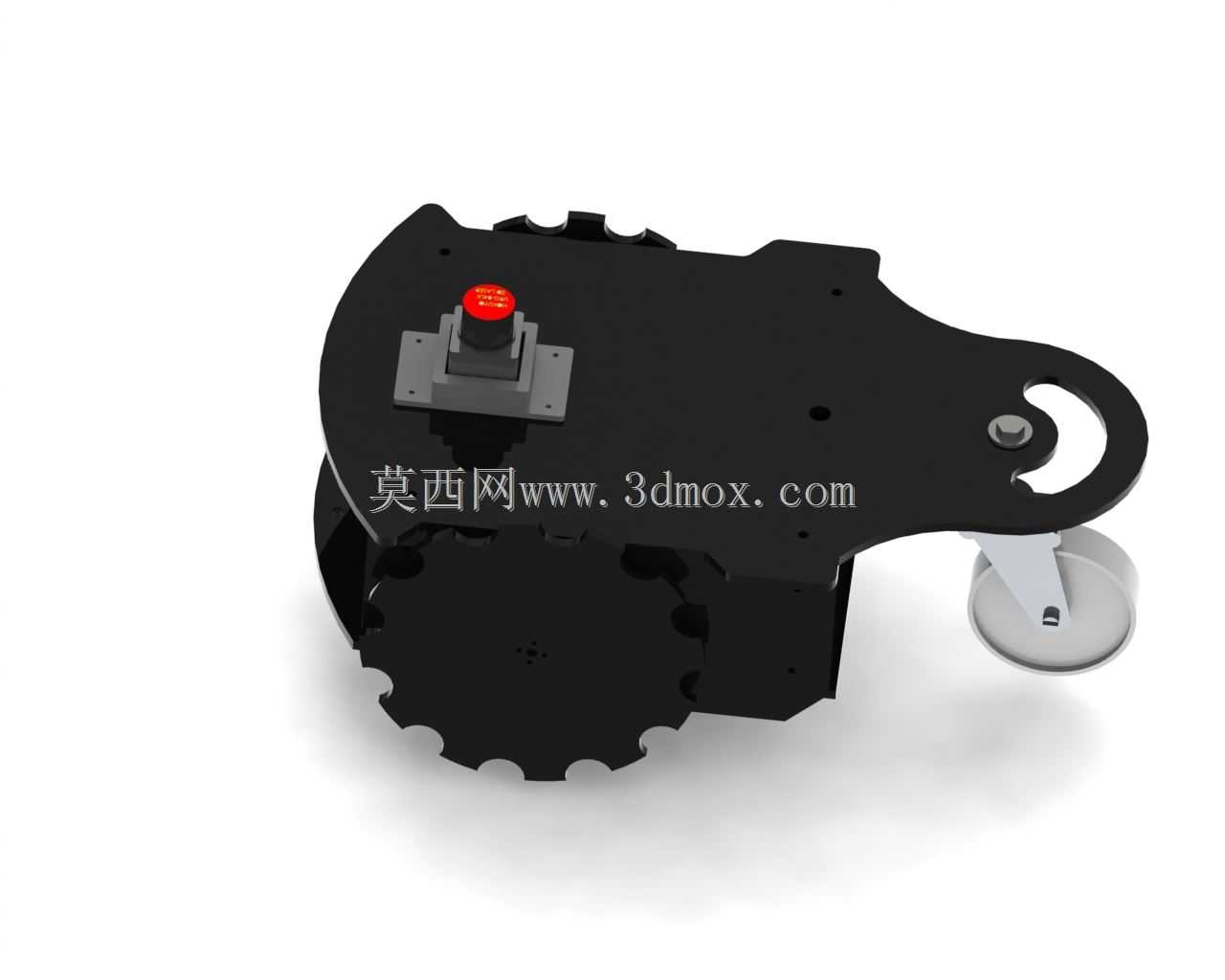

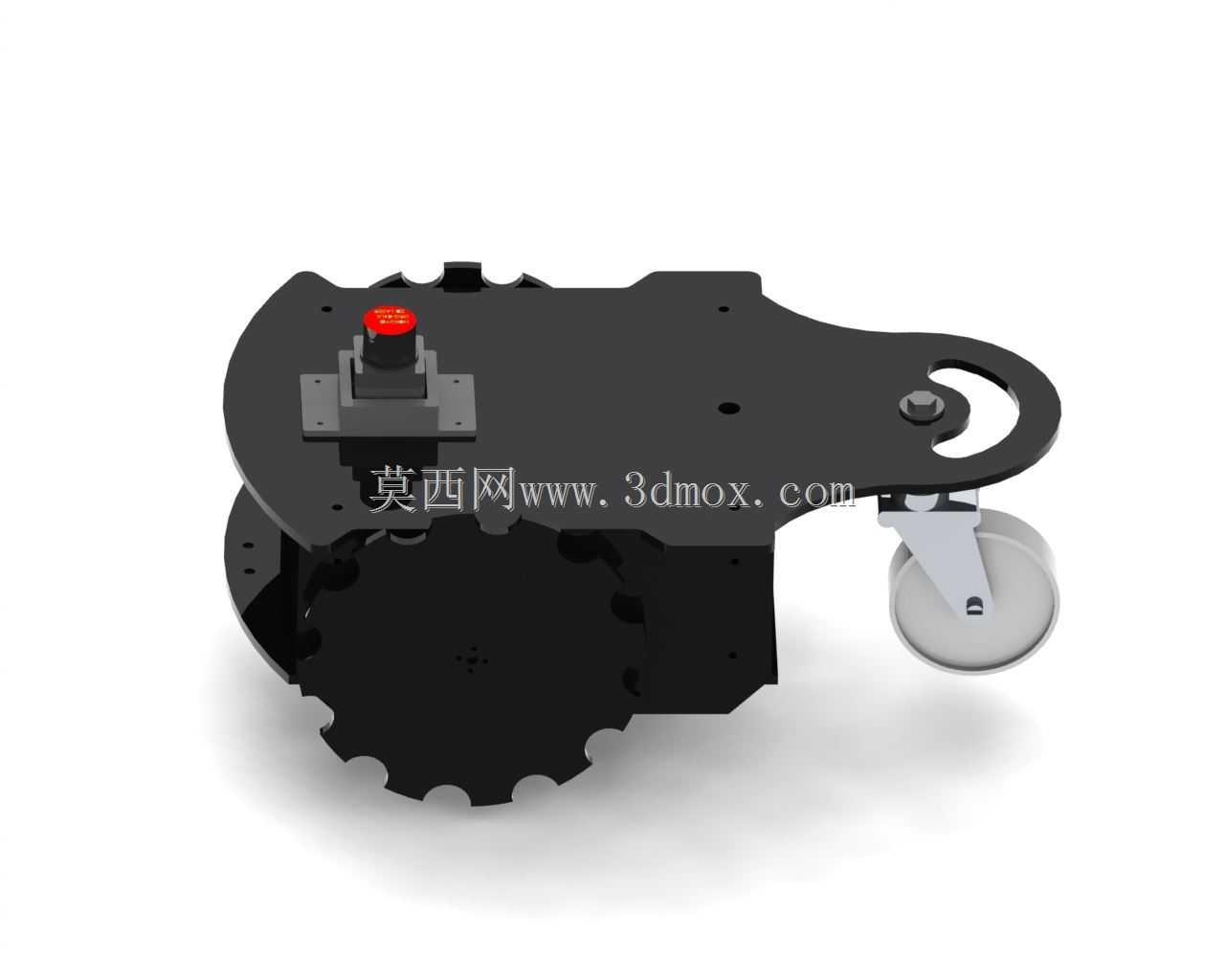

　　从功能特性层面拆解，整套系统分为移动承载平台、多轴机械作业单元、人机交互控制终端、安全防护模块四个核心部分。移动承载平台采用差速驱动结构，底盘预留了标准的安装螺孔阵列，可根据不同作业场景搭载不同的末端执行机构，平台内部预留了控制模块、动力电源、传感单元的安装腔体，布线槽采用分层设计，强电动力线路与弱电信号线路完全隔离，避免作业过程中出现信号干扰。多轴机械作业单元的关节处预留了标准的传感器安装位，可直接加装力矩传感器、视觉识别模块，实现作业过程中的力反馈控制与视觉定位，末端执行器采用快换接口设计，可在数秒内完成夹爪、吸盘、拧紧工具等不同作业头的切换，适配不同的作业任务需求。人机交互控制终端采用倾斜式安装设计，操作界面的高度符合站立操作的人体工程学要求，终端旁预留了操作按钮、急停开关的安装位置，操作人员可快速完成作业参数设置、紧急状态停机等操作。安全防护模块在底盘四周预留了防撞条、激光雷达的安装位，可实现作业范围内的障碍物检测，当检测到人员进入近距离作业区间时，可自动降低运行速度，距离小于安全阈值时直接触发停机，保障人机协同作业的安全性。

　　在设计思路上，整套结构完全采用模块化设计逻辑，所有功能单元都设计为独立可拆分的模块，不同模块之间采用标准的连接接口，既可以单独拆分出来作为独立的教学演示单元，也可以根据实际需求组合成不同配置的作业机器人，比如去掉移动平台后可作为固定工位的协作机械臂使用，去掉机械作业单元后可作为独立的AGV转运平台使用，大幅提升了整套设计的复用性。结构设计过程中充分考虑了加工与装配的工艺性，所有钣金件的折弯半径、板材厚度都符合常规钣金加工的工艺要求，不需要特殊的定制刀具就能完成加工；机加工零件的公差标注参考通用机械加工的精度等级，普通的三轴加工中心就能完成加工，不需要特殊的五轴加工设备；所有连接螺丝都采用标准公制规格，装配过程中不需要特殊的定制工具，普通内六角扳手、十字螺丝刀就能完成整机组装，有效降低了样机试制的成本与周期。

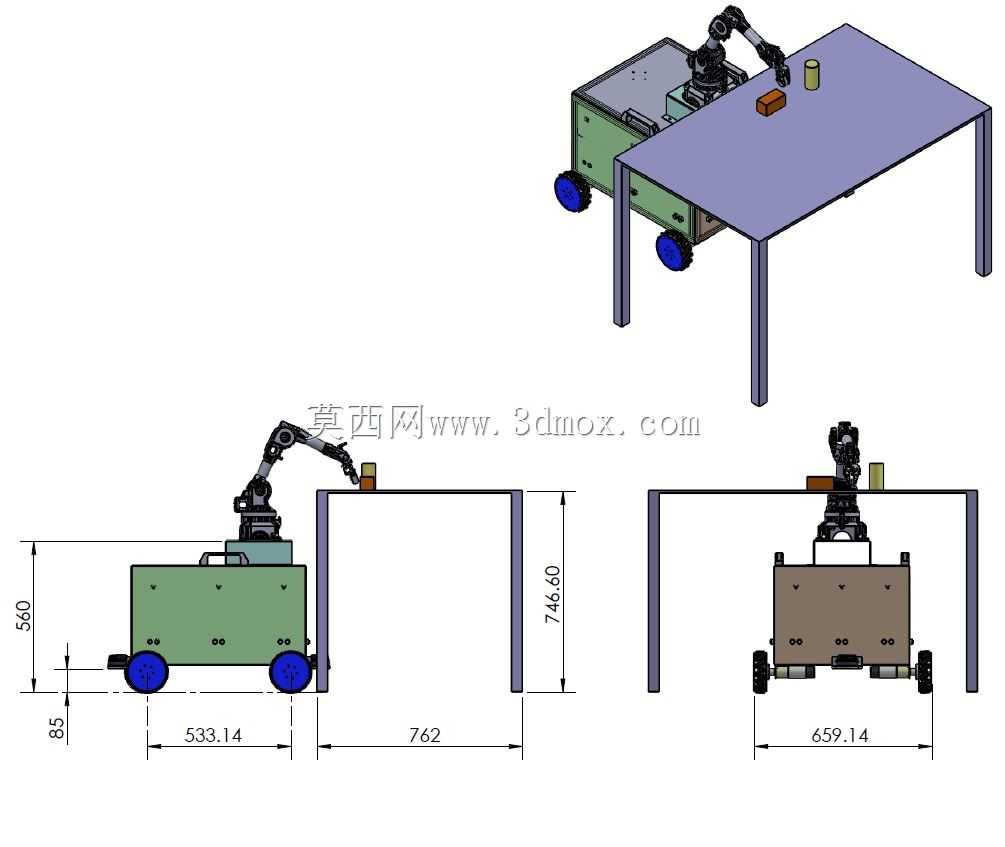

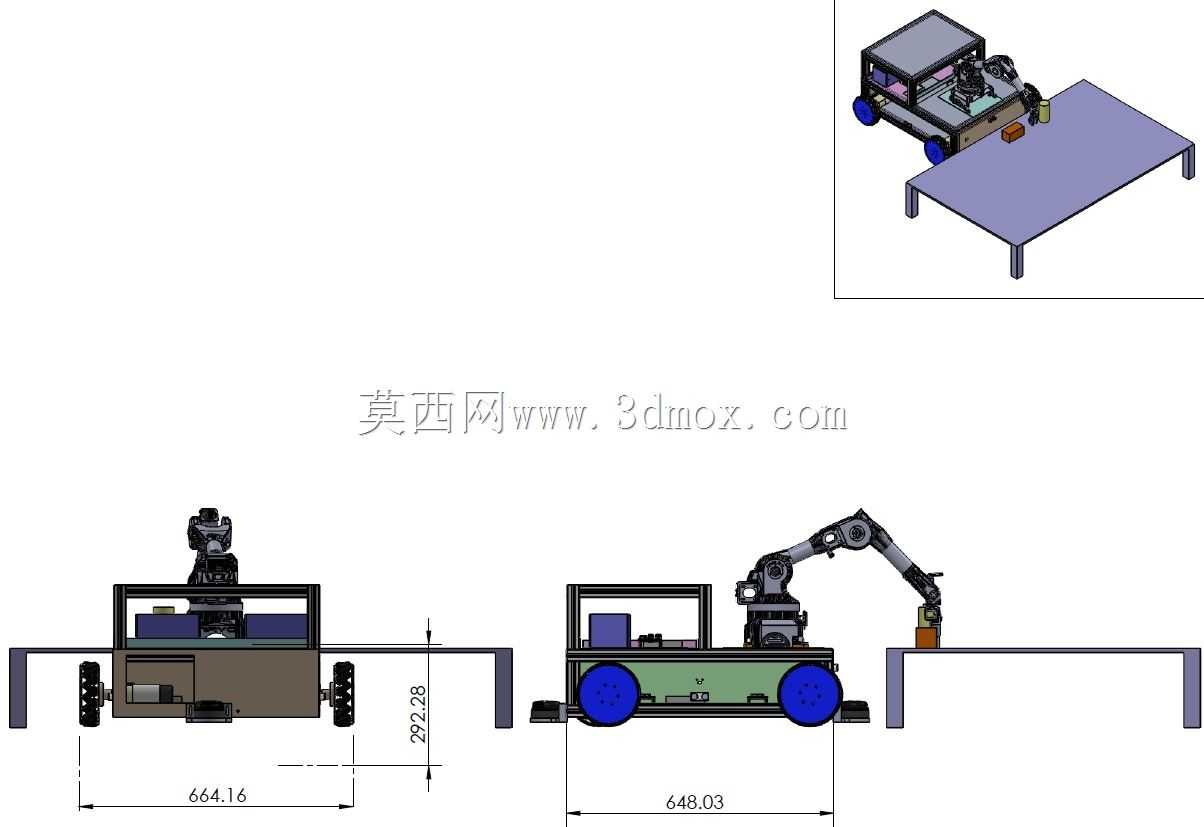

　　从外形尺寸与安装边界来看，移动承载平台的整体宽度控制在650mm以内，可顺利通过车间内常见的800mm宽人行通道，平台的离地间隙设置为30mm，可平稳通过车间地面常见的电缆沟盖板、小幅度地面落差，不会出现底盘剐蹭的问题。多轴机械作业单元完全展开后的最大作业半径覆盖800mm范围，在移动平台保持静止的状态下，可覆盖平台周边一个标准工位的作业范围，不需要频繁调整平台位置就能完成单工位的全部辅助作业任务。人机交互终端的安装高度距离地面1200mm，符合成年人站立操作的舒适视线高度，操作人员不需要弯腰或者抬手就能完成所有界面操作与按钮按压。整套系统的整机高度控制在1600mm以内，可顺利通过车间内常见的2000mm高度的防火门、设备通道门，不需要对现有车间的通行设施做改造。底盘的安装基准面采用整体铣平设计，平面度公差控制在0.1mm以内，保证驱动轮、从动轮、机械臂安装座的安装精度，避免出现运行过程中轮子悬空、机械臂定位精度超差的问题。所有外接接口都设置在底盘的后侧位置，包括充电接口、调试接口、扩展模块接口，接线时不需要翻转设备或者拆开侧面板，日常维护的操作空间充足，接线完成后线缆可顺着底盘后侧的布线槽固定，不会出现线缆拖地被轮子碾压的问题。
