轮式竞赛型叉取搬运机器人结构设计

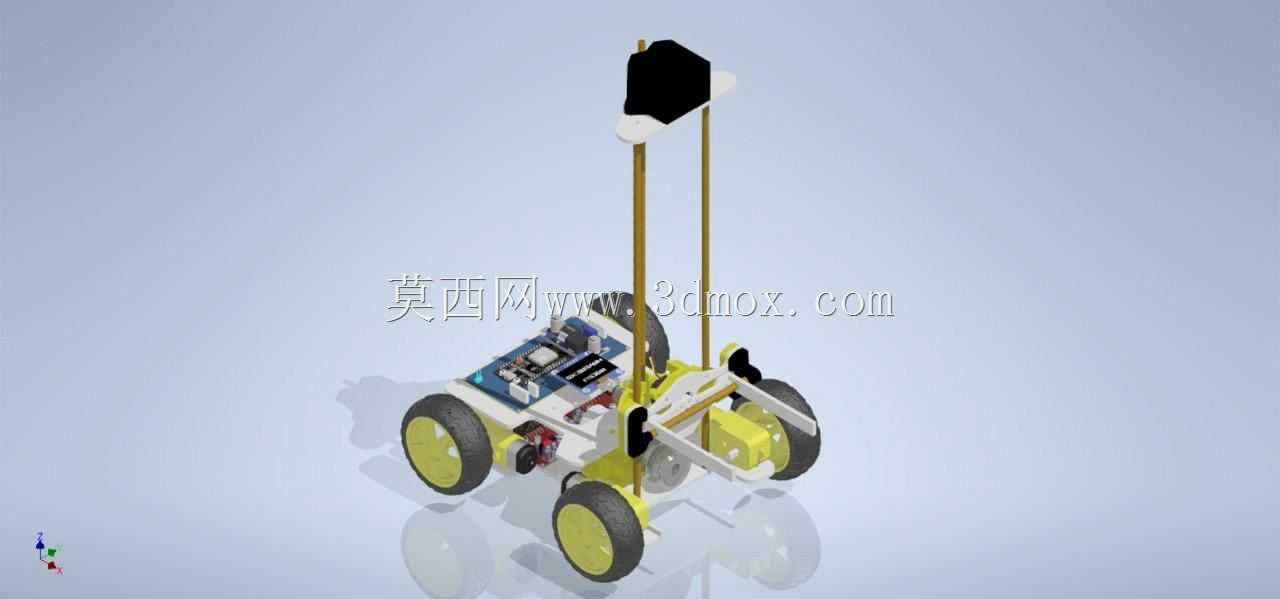

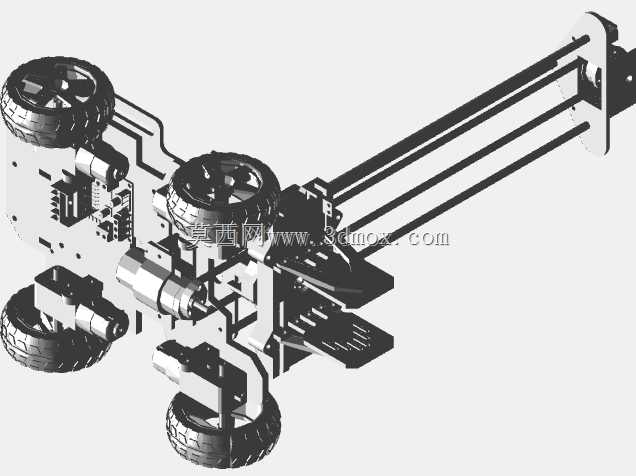

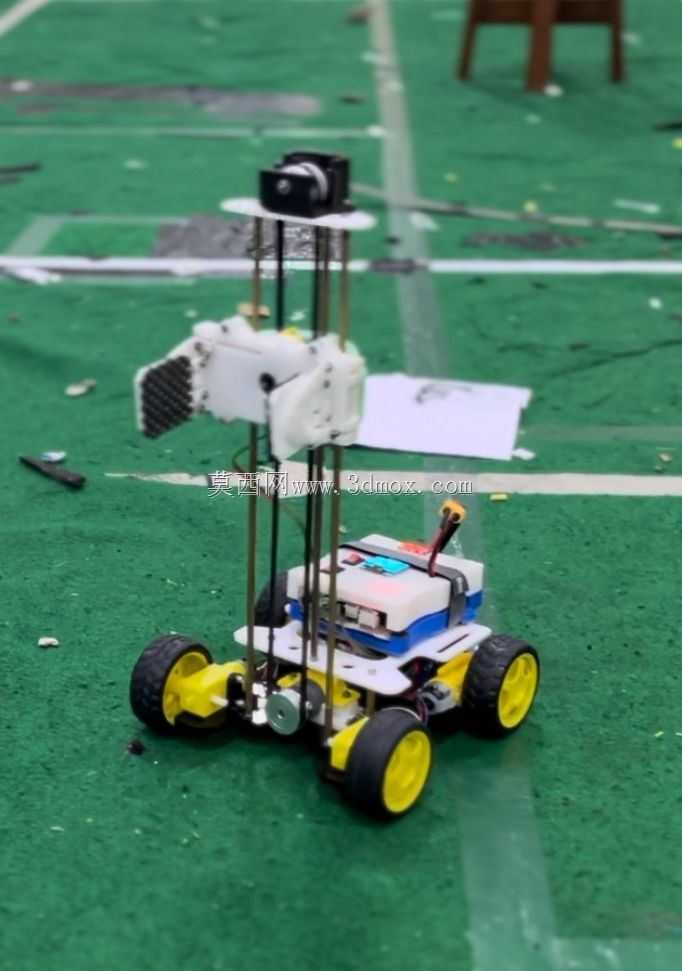

　　这款轮式叉取搬运设备的设计，最初是面向小型物料自动化转运场景与工程技能竞赛的实操需求展开，整体结构围绕紧凑空间内的灵活移动、精准叉取、稳定托举三个核心功能搭建，没有冗余的装饰性结构，每一处构型都服务于实际作业的可靠性。从底盘布局来看，采用四轮差速驱动构型，四个大直径橡胶轮胎直接通过轮毂连接件与驱动电机输出轴固连，省去了复杂的传动换向结构，既压缩了底盘整体高度，也能在平整硬质地面实现零半径转向，适配仓储分拣区、教学实训台这类狭窄作业通道的通行需求，底盘的安装边界控制在300毫米见方的范围内，轮距与轴距的配比经过反复调整，确保叉取机构抬升最大行程时，整机重心依然落在四轮支撑的多边形范围内，不会出现前倾侧翻的问题。

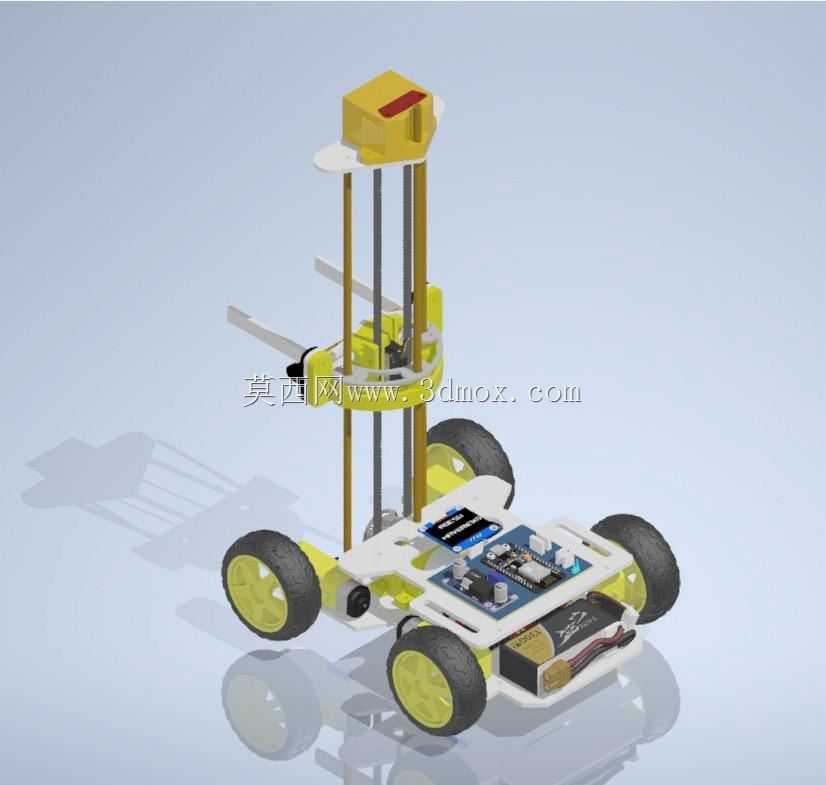

　　叉取执行机构采用双立柱导向结构，两根垂直布置的光轴作为抬升滑台的运动导轨，滑台与叉臂采用一体化注塑或3D打印成型的连接座固定，叉臂的间距、抬升高度都参考了标准小型料箱、竞赛专用物料块的尺寸参数设计，叉臂前端做了倒角导向处理，即使对接托盘时存在±5毫米的位置偏差，也能顺利插入托盘底部的叉取槽，不需要反复调整对位。抬升动力通过布置在底盘中部的直线驱动组件传递，驱动元件的安装位置刻意选在底盘几何中心附近，平衡前后轴的载荷分布，避免单侧配重过大导致的轮胎磨损不均问题。

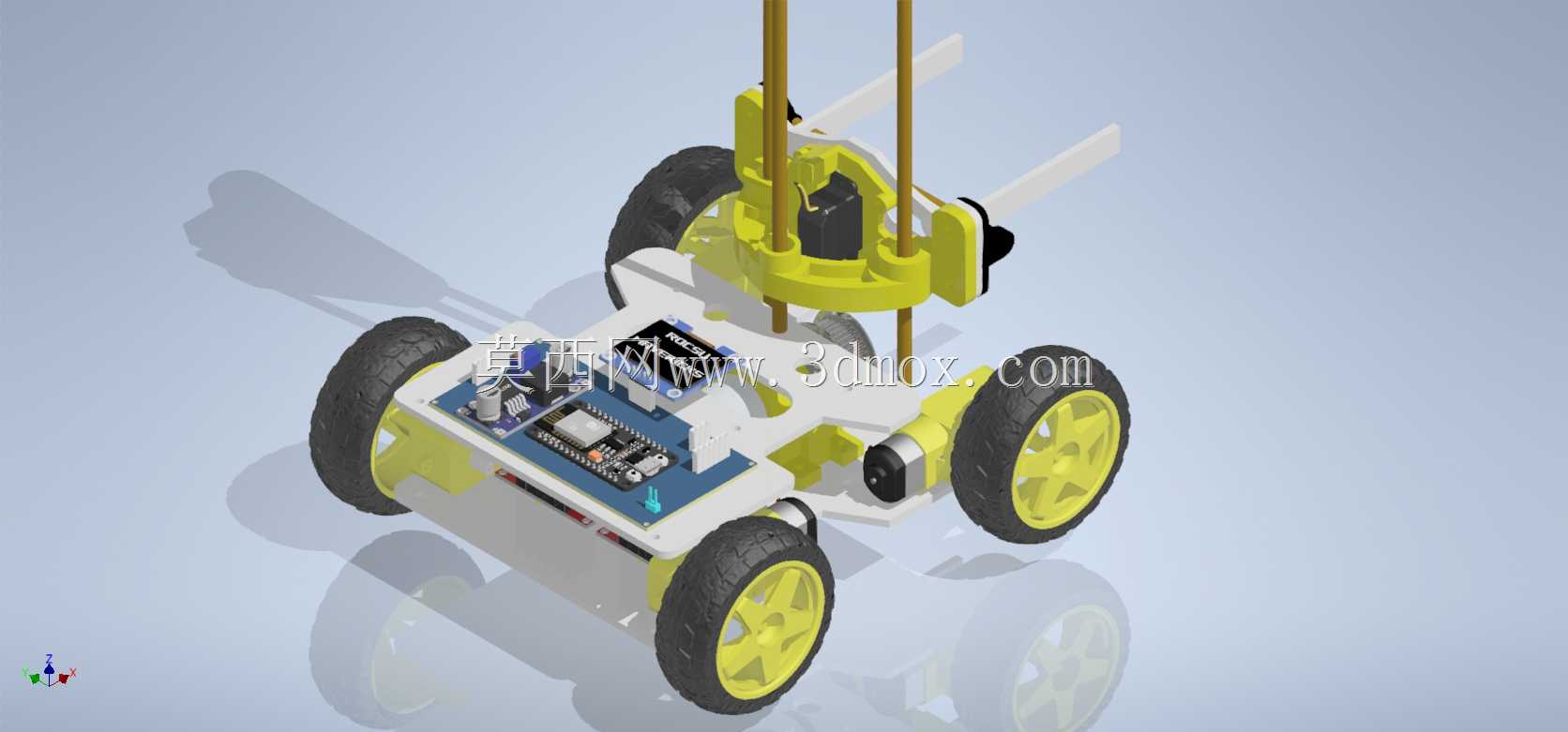

　　底盘上层的控制区域预留了标准化的主控板、驱动板、传感器安装位，安装孔位按照通用嵌入式开发板的孔距标准设计，不需要额外打孔改造就能直接搭载常用的开源控制硬件，电源模块布置在底盘下层靠近重心的位置，降低整机重心高度的同时，也方便后期更换维护电池。整车的线束全部通过底盘预留的穿线槽排布，避免运动过程中线束与轮胎、抬升机构发生剐蹭磨损，所有外露的连接部位都做了圆角处理，没有尖锐的凸起结构，既满足实训场景的安全要求，也能减少设备运行过程中剐蹭周边物料的概率。

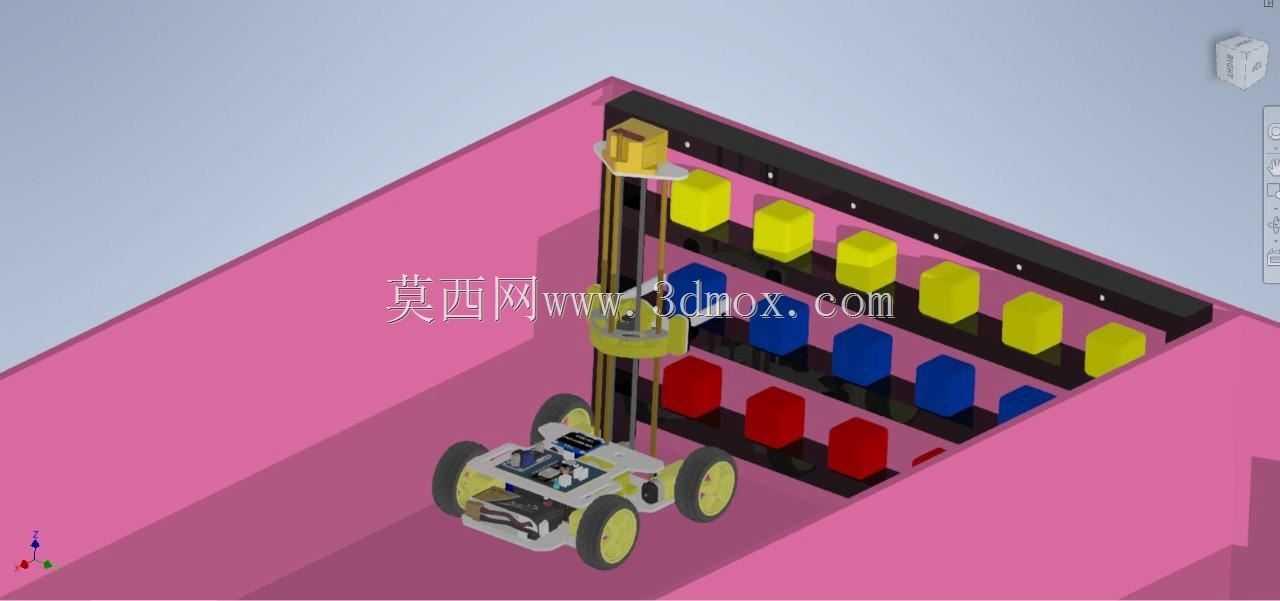

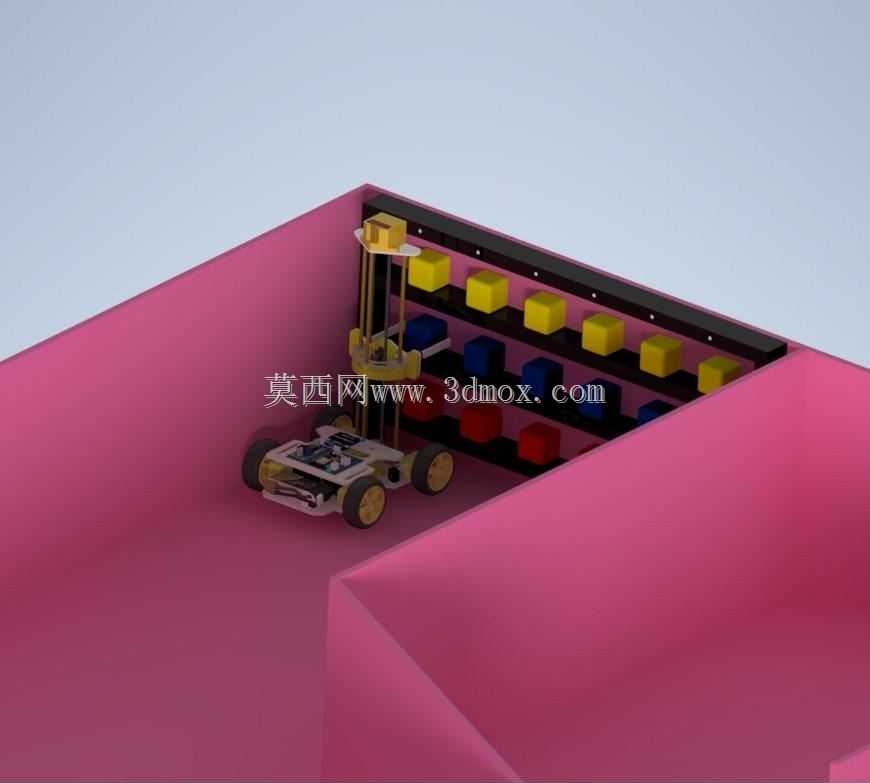

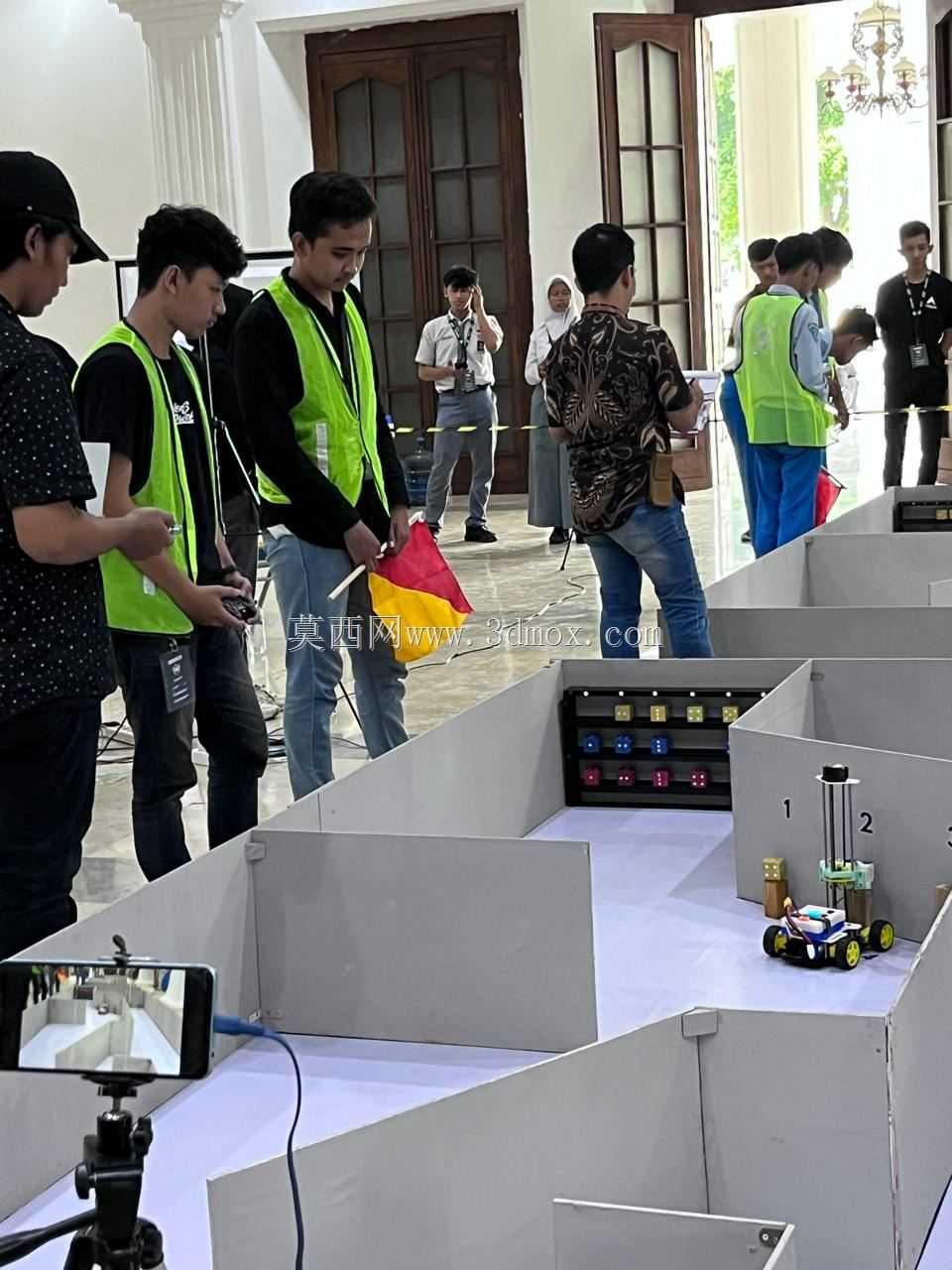

　　从实际应用的角度看，这款设备既可以作为教学场景中机器人运动控制、路径规划算法的验证载体，也能经过简单的防护改造后，用于轻型仓储场景中小件物料的短距离转运，叉取机构的抬升行程可以根据实际作业的货架高度调整导向轴长度，不需要改动底盘的主体结构就能适配不同的作业高度需求。设计过程中刻意控制了整体的零件数量，大部分结构件都可以通过常规的3D打印、激光切割工艺加工，非标准定制件占比很低，后期维护更换零件的成本很低，轮胎、驱动电机这类通用件都选用市面上容易采购的标准型号，不需要定制特殊规格的备件。

　　在结构强度校核上，叉臂的厚度、连接座的筋位布置都按照额定负载1.5倍的安全系数设计，反复叉取抬升过程中不会出现叉臂变形、连接座断裂的问题，导向轴与滑台之间采用低摩擦系数的衬套配合，抬升过程运行顺畅没有卡滞，长时间运行也不会出现明显的磨损旷量。底盘的外壳采用上下分壳的结构，上层壳件预留了显示屏、操作按键的安装位，可以根据需求加装人机交互组件，下层壳件完全包裹住电池、驱动线路，避免日常运行过程中灰尘、洒落的液体接触电气元件，提升设备在非洁净车间环境下的适应能力。
