XL6009升压转换模块带外壳结构设计

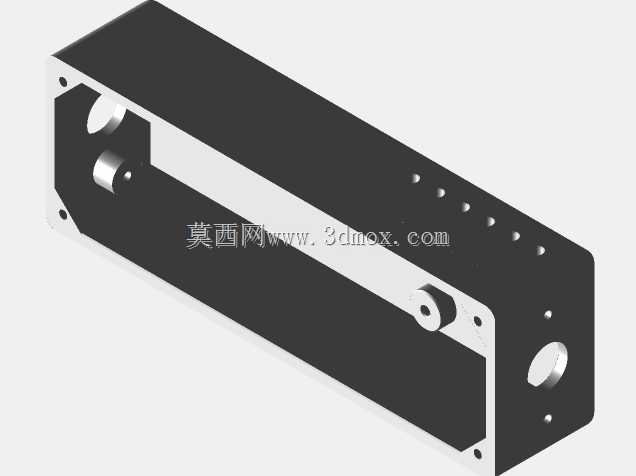

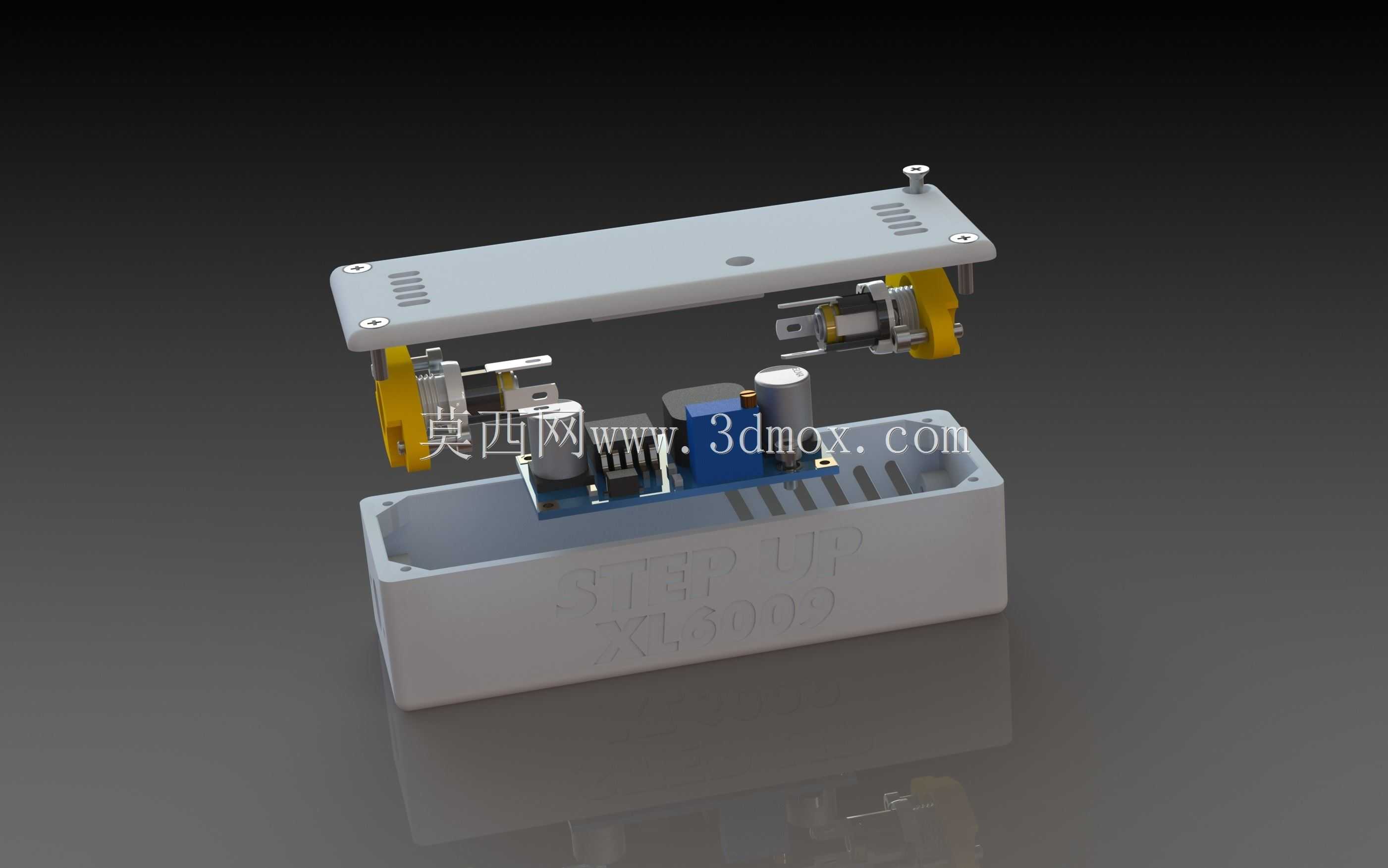

　　这款XL6009升压转换结构的设计，首先要考虑的是便携DIY电源场景的实际安装需求，很多手工制作移动电源、小型户外供电装置的开发者，都会用到这类升压模块，但裸板直接使用存在引脚误碰短路、积灰受潮、外力磕碰损坏贴片元件的问题，因此配套的分体式壳体设计是整个结构的核心部分。从结构拆分来看，整个装置分为下壳体底座、上盖盖板以及内部电路安装位三个主要部分，下壳体采用凹槽式设计，内腔预留了XL6009芯片、功率电感、输入输出接线端子、调压电位器的精准避让空间，不需要额外做固定胶接，电路板可以直接卡入底座的定位卡槽内，装配时不需要额外螺丝固定电路板，减少装配工序。上盖盖板做了均匀的散热格栅开孔，对应功率电感和整流二极管的发热区域，因为XL6009在大电流输出工况下，功率电感和续流二极管的温升会达到四十到六十摄氏度，格栅开孔可以形成自然对流散热通道，避免密闭壳体内热量累积导致芯片过热保护。壳体两侧预留了接线端子的伸出缺口，输入输出导线可以直接从缺口引出，不需要在壳体上额外做防水接头，适配DIY场景下快速接线的需求，缺口位置做了圆角过渡，避免割伤导线绝缘层。

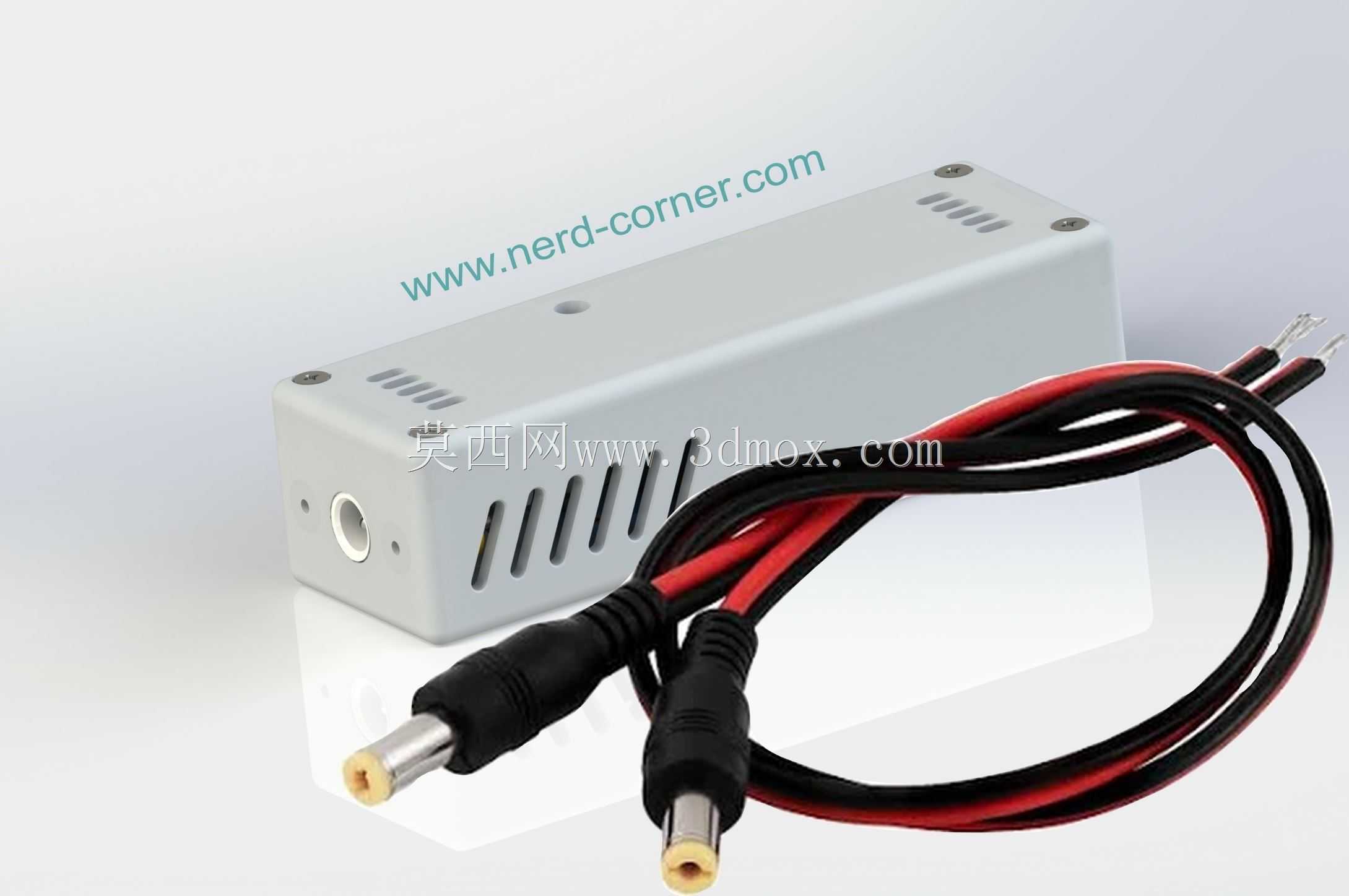

　　从安装边界来看，整个壳体的外形尺寸控制在长65毫米、宽28毫米、高22毫米的范围内，可以直接嵌入常见的18650电池仓旁的空余空间，不需要大幅改动原有移动电源的壳体结构，底座的四个角预留了2毫米直径的安装孔位，可以用M2自攻螺丝固定在设备内部的安装平面上，也可以用双面胶直接粘贴固定，适配不同的安装场景。内部电路的布局上，功率电感放置在靠近上盖散热格栅的位置，减少磁路对周边信号线路的干扰，调压电位器预留了调节缺口，不需要拆开上盖就可以用小螺丝刀调整输出电压，输出电压调节范围覆盖5V到12V的常用供电区间，可以给路由器、小型开发板、LED灯带等不同电压需求的设备供电。设计时特意将输入输出端子分置壳体两端，避免输入输出导线靠得过近产生干扰，同时接线端子采用卧式安装，降低整体的安装高度，适配薄型设备的内部空间要求。壳体的壁厚控制在1.8毫米，既保证足够的结构强度，不会因为日常插拔导线的外力导致壳体开裂，又不会过多占用内部空间，上下盖之间采用卡扣式连接，在壳体的四个侧边做了内凹卡扣，装配时直接按压就可以扣合，拆卸时用平口螺丝刀轻轻撬动侧边缝隙就可以打开，方便后期更换元件或者调整输出电压。

　　在实际应用场景中，这类带壳体的升压模块除了DIY移动电源之外，还可以用在小型太阳能供电装置的电压提升环节，将单块太阳能板的低压输出提升到可用的电压等级，也可以用在旧锂电池改造的桌面小供电站里，给低压设备提供稳定的升压输出。结构设计时规避了裸板使用的常见问题，比如引脚裸露导致的金属碎屑短路风险，日常使用中不小心掉落导致的贴片元件脱落问题，同时壳体表面做了哑光磨砂处理，不会残留指纹，外观更整洁。内部电路板的定位卡槽做了0.2毫米的余量设计，适配不同厂家生产的XL6009模块的尺寸公差，不需要针对不同批次的电路板修改壳体模具，降低生产适配成本。

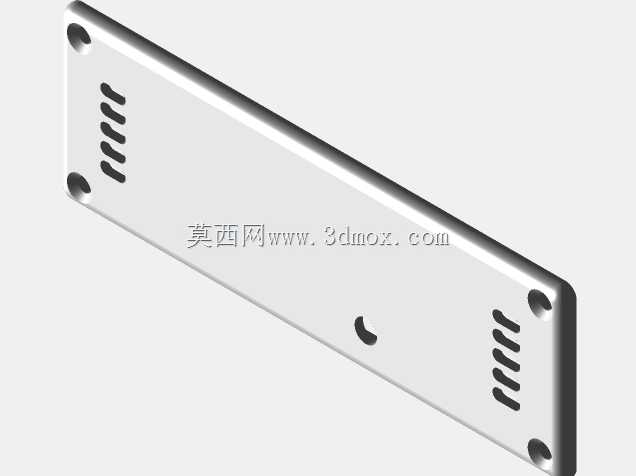

　　上盖的散热格栅宽度控制在1.5毫米，既保证通风量，又可以避免较大的金属异物掉入壳体内造成短路，格栅的方向顺着空气对流的方向设计，当模块竖直安装时，热空气可以顺着格栅自然向上流出，提升散热效率。在接线缺口的位置，还预留了扎带固定位，导线接好之后可以用小型尼龙扎带将导线固定在壳体上，避免拉扯导线导致接线端子脱焊，提升使用可靠性。整个结构没有多余的装饰性设计，所有结构特征都服务于安装、散热、接线、防护的实际功能需求，没有冗余的结构，适合批量3D打印或者注塑生产，成本控制在较低的区间，适配个人DIY和小批量生产的不同需求。
