美规折叠插脚手机快充充电头结构设计

项目分类:变压器/电感器 发布时间:2025-02-09 ID:922877
  • 美规折叠插脚手机快充充电头结构设计
  • 美规折叠插脚手机快充充电头结构设计
  • 美规折叠插脚手机快充充电头结构设计
  • 美规折叠插脚手机快充充电头结构设计

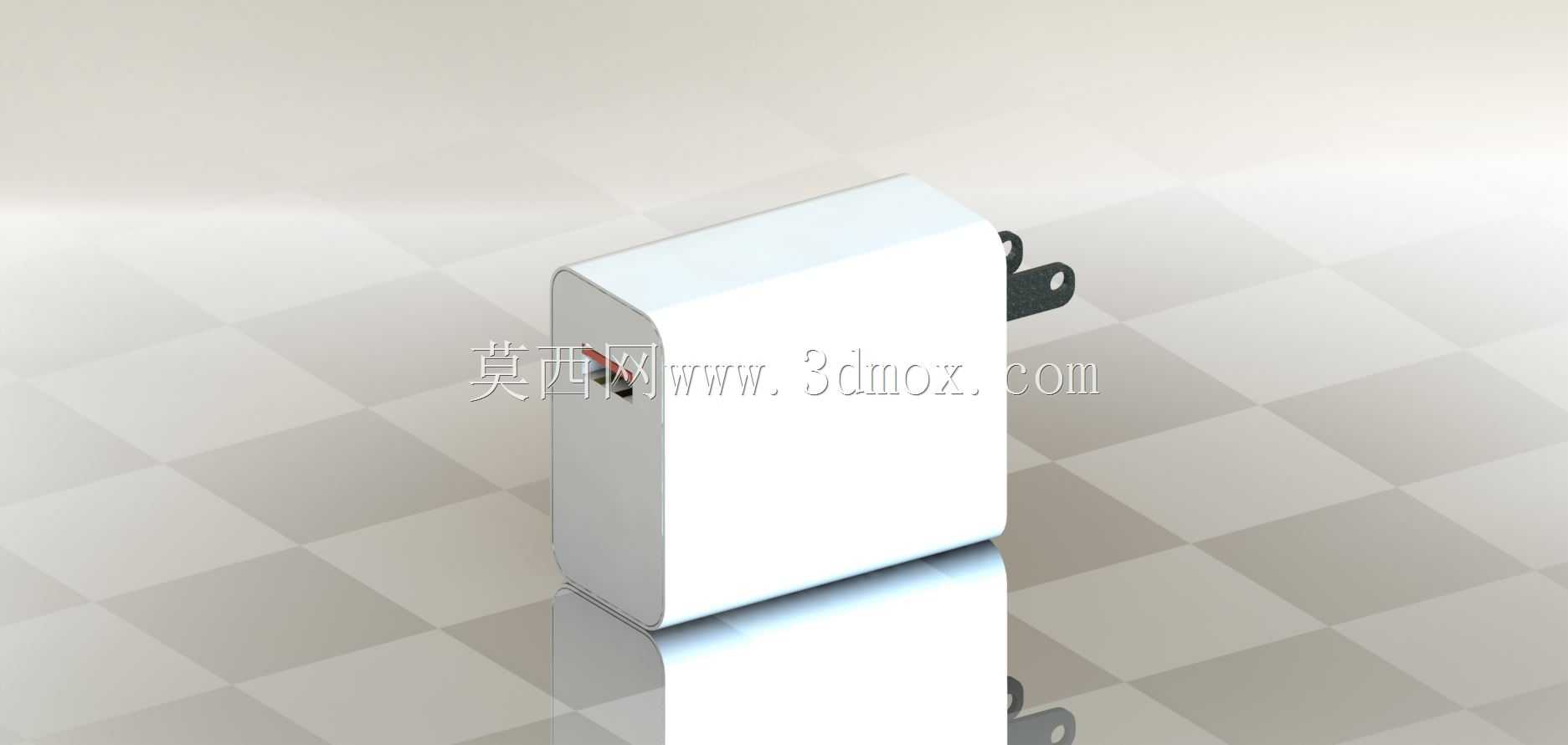

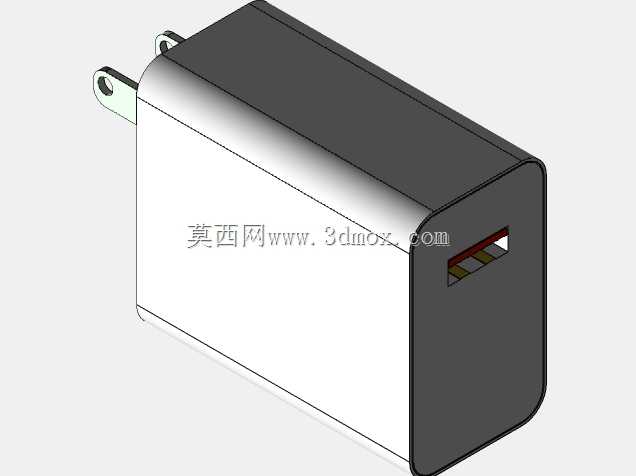

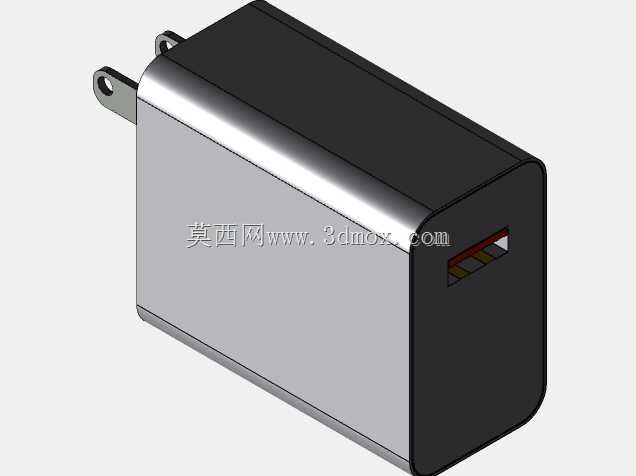

  日常消费电子配套的充电配件里,带折叠插脚的美规手机充电头是出行场景下的高频使用部件,这类部件的三维结构设计需要兼顾内部电路排布空间、插脚折叠机构可靠性、外壳装配公差以及用户握持插拔的手感,不能只做外观曲面的复刻。从实际使用场景来看,这类充电头主要适配北美地区市电插座标准,同时也可搭配转换插头在其他地区使用,折叠插脚的设计核心是解决非使用状态下金属插脚剐蹭其他数码配件、占用收纳空间的问题,相比固定插脚的同功率充电头,收纳厚度可减少近三分之一,适合放在通勤包、随身口袋以及差旅收纳包中携带。

  设计过程中首先要确定内部核心元件的排布边界,高压侧的插脚连接弹片、整流桥、滤波电容与低压侧的协议芯片、输出滤波元件、USB接口母座之间需要预留足够的安全爬电距离,避免高压串入低压侧带来安全隐患,外壳内部的筋位设计既要起到固定PCB板的作用,也要在插脚折叠的活动区域预留足够的转动间隙,同时要保证插脚弹出后与外壳平面的垂直度偏差控制在合理范围内,避免插入插座时出现松动、接触不良的问题。外壳的分型面选择在侧面中缝位置,上下壳通过卡扣配合加超声波焊接的方式固定,既可以保证外壳的接缝均匀度,也能满足日常使用中的抗摔、抗挤压要求,外壳表面做细磨砂处理,避免插拔时手滑,同时减少日常使用中指纹、划痕的残留。

  从安装边界来看,插脚完全弹出时,插脚顶端到外壳底面的距离符合美规插座的插合深度要求,不会出现插脚外露过长或者插入不到位的情况;插脚完全折叠后,金属部分完全收纳进外壳的预留凹槽内,不会突出外壳表面,避免收纳时刮伤其他物品。输出端的USB接口母座位置做了下沉式设计,母座端面比外壳外表面低0.3mm左右,既可以保证插头插入时的导向定位,也能避免日常插拔过程中外力直接冲击母座导致开焊脱落。外壳的边角全部做R2.5-R3的圆角过渡,没有尖锐棱角,握持插拔时不会硌手,同时也能减少跌落时边角处的应力集中,降低外壳碎裂的概率。

  在结构验证环节,需要重点校核插脚折叠机构的耐用性,折叠转轴处的阻尼设计要保证插脚在折叠状态下不会自行弹出,弹出状态下不会因为轻微外力就发生弯折,经过数千次折叠循环后,阻尼力的衰减要控制在允许范围内,不会出现松垮的情况。内部PCB板的固定筋位要均匀分布在板的四周,避免注塑件收缩导致筋位错位,装配时PCB板可以顺畅滑入壳内定位槽,不需要额外施加过大的压合力。外壳的壁厚设计保持均匀,基本维持在1.8mm左右,局部卡扣位置适当加厚到2.2mm,既不会因为壁厚过大导致外壳表面出现缩痕,也能保证整体的结构强度,日常从桌面高度跌落到硬质地面时,外壳不会出现开裂,内部元件不会出现移位。

  这类充电头的散热设计也融入在结构细节里,外壳内部在发热较大的元件对应位置预留了微小的空气对流间隙,虽然没有开设外露的散热孔,但是可以通过外壳内壁与元件表面的热传导,结合外壳外表面与空气的自然对流带走工作时产生的热量,保证满功率输出时外壳表面温度控制在安全范围内,不会出现烫手的情况。插脚与内部电路的连接采用弹性铜片压接的方式,不需要焊接,既可以提升装配效率,也能避免长期使用后焊锡氧化导致的接触电阻增大、发热加剧的问题,铜片的弹性经过校核,在插脚反复转动折叠的过程中,始终能保持稳定的接触压力,不会出现接触不良的情况。
