小型离心式鼓风机蜗壳结构三维数模

　　这款离心式鼓风机的蜗壳结构数模，是小型鼓风设备核心的导流承力部件，在结构设计阶段需要兼顾气动效率、安装适配性与生产工艺可行性，日常多应用在小型电子设备散热、桌面级气浮输送、小型燃烧器供风、医疗雾化设备送风这类对风压风量有稳定要求的场景中。从实际使用需求出发，这类小型鼓风机的蜗壳首先要完成气流的动能到静压能的转换，叶轮高速旋转甩出的高速气流沿蜗壳型线逐步扩压降速，最终沿切向出口稳定送出，因此蜗壳的内壁型线不能出现突兀的折角，否则会造成局部涡流损失，直接拉低风机运行效率，还会带来额外的气动噪音。

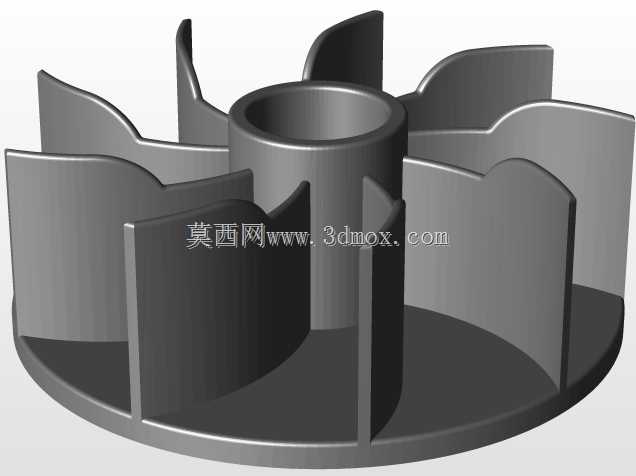

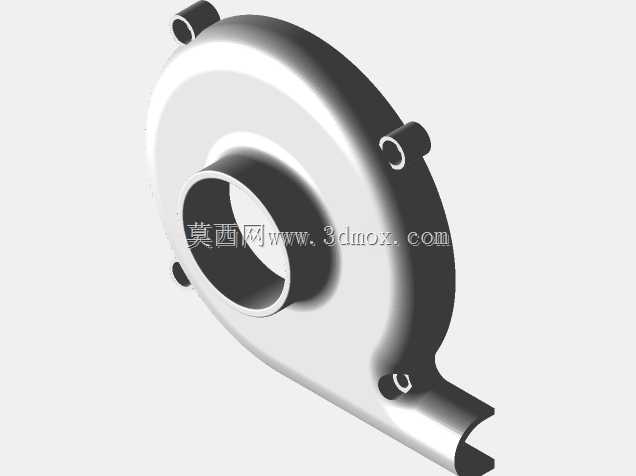

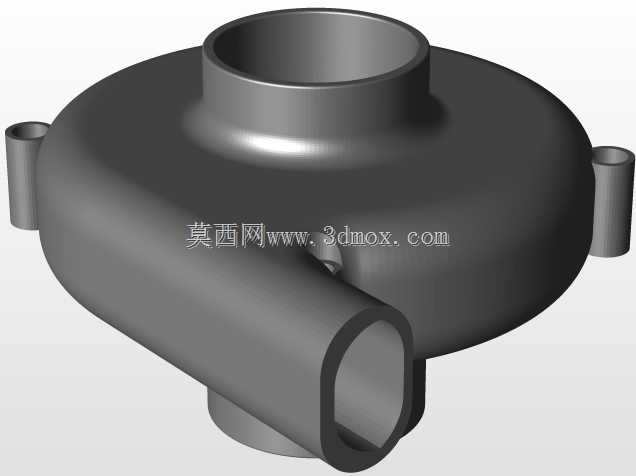

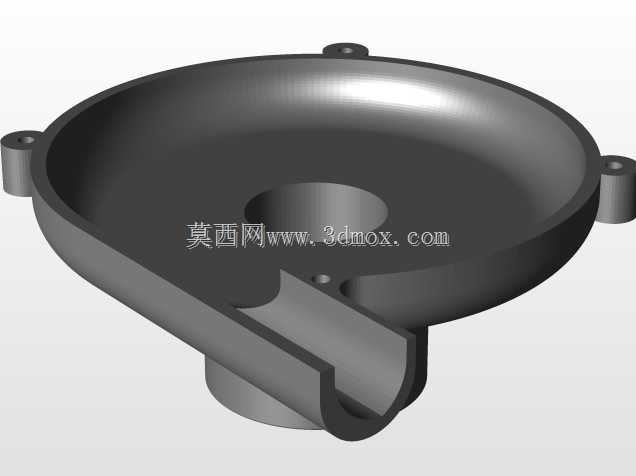

　　数模还原的蜗壳采用阿基米德螺旋线作为基础型线，沿周向的过流截面从蜗舌位置开始逐步扩大，匹配叶轮出口的气流流量分布，避免不同位置的气流在壳体内出现干涉碰撞。壳体上预留的三个凸台安装柱是用来固定驱动电机端盖的，柱体中心的通孔位置与电机法兰的安装孔位完全对应，安装时可以直接穿入螺丝完成紧固，不需要额外做定位调整，凸台的高度经过匹配设计，刚好能让叶轮端面和壳体内壁保留0.8-1.2mm的安全间隙，既不会因为间隙过大造成气流回流损失，也不会因为间隙过小出现运行时叶轮擦碰壳体的故障。蜗壳的中心大圆孔是叶轮的装配入口，气流从这个位置轴向进入叶轮区域，入口处做了小圆角过渡处理，能减少进气时的局部阻力，避免入口处出现气流分离。

　　切向布置的出气接口是标准的圆管接口，可以直接对接柔性风管或者硬质输气管路，接口的外径尺寸匹配常规的小口径通风管路公差，装配时不需要额外做变径转接。壳体边缘的卡扣结构是用来和风机前盖做扣合连接的，相比全螺丝连接的结构，这种卡扣加少量螺丝的固定方式能减少装配工序，同时保证壳体结合面的压紧力均匀，避免出现结合面漏风的问题。在设计这类蜗壳结构的时候，还要充分考虑注塑生产的工艺要求，壳体的壁厚保持均匀，避免出现壁厚差过大导致的注塑缩痕、变形问题，所有的加强筋位置都做了脱模斜度处理，安装柱的根部做了圆角加强，避免装配锁紧螺丝的时候出现柱体根部开裂的问题。从安装边界来看，这款蜗壳的整体外轮廓尺寸适配小型化设备的内部安装空间，三个安装柱的分布圆直径、出气接口的朝向和伸出长度，都可以直接匹配现有小型风机的安装尺寸链，在做设备选型的时候，不需要对周边结构做大幅度修改就能完成替换装配。实际运行过程中，蜗壳不仅要承担导流的作用，还要承受叶轮高速旋转带来的轻微振动，因此壳体的材质通常选用阻燃ABS或者增强PP，数模的壁厚设计也充分考虑了材质的刚性要求，在重量和结构强度之间做了平衡，不会因为运行振动出现壳体共振的问题。

　　蜗舌位置的间隙设计是影响风机性能的关键参数，数模里蜗舌和叶轮外缘的间隙控制在合理区间，间隙过大会造成气流回流，间隙过小则容易出现气动啸叫，这个参数是结合同类产品的实测数据反复调整确定的，能在效率和噪音之间找到较好的平衡点。对于结构设计从业者来说，这类蜗壳数模可以直接作为同类型风机设计的参考基础，在调整风量风压参数的时候，只需要对应修改螺旋线的扩压角度、出口截面尺寸，就能快速衍生出不同性能规格的风机壳体结构，不需要从零开始做型线绘制，能大幅缩短前期的设计周期。在做设备内部布局的时候，也可以直接导入这个数模做干涉检查，确认风机安装位置和周边元器件、管路的距离是否满足安全要求，提前规避装配时出现的空间冲突问题。
