SHT2x系列温湿度传感配套电源组件

项目分类:变压器/电感器 发布时间:2025-02-09 ID:922888
  • SHT2x系列温湿度传感配套电源组件
  • SHT2x系列温湿度传感配套电源组件
  • SHT2x系列温湿度传感配套电源组件

  在工业测控、环境监测类电路板的布局设计环节,这类适配SHT2x系列温湿度传感器的配套电源组件,是传感采集回路里保障供电稳定性的关键部件,很多做环境采集终端、仓储温湿度监控节点、工业现场温湿度变送模块的结构工程师,在做PCB堆叠布局的时候,都会提前把这类组件的安装边界预留出来,避免后期打样出现元件干涉、供电走线过长带来的纹波干扰问题。

  从实际应用场景来看,这类组件常被集成在小型化的温湿度采集终端内部,比如冷链运输的温湿度记录标签、机房环境监测的分布式传感节点、智能家居的温湿度探测模块里,它的核心作用是为前端的SHT2x传感芯片提供稳定的低纹波供电,隔离主板主回路的电压波动对传感采集精度的影响,毕竟SHT2x作为高精度温湿度传感元件,对供电电压的稳定性要求较高,一旦供电回路出现超过50mV的纹波,就容易导致温湿度采集数据出现跳变,直接影响整个监测系统的数据可信度。

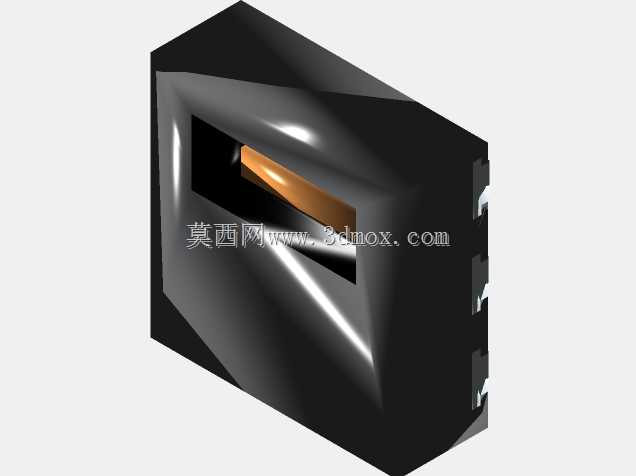

  设计这类组件的三维模型时,首先要匹配KiCad设计环境下的元件封装标准,模型的外形轮廓严格对应实际元件的物理尺寸,主体采用方正的塑壳结构,顶部预留了传感芯片的透光与透气窗口区域——这个窗口的尺寸设计是经过反复校核的,既要保证SHT2x芯片的感湿部分能和外界空气充分接触,避免塑壳遮挡导致的湿度测量滞后,又要控制窗口的开口大小,防止外界的粉尘、水汽直接侵入组件内部腐蚀供电引脚。模型的安装引脚位置完全对齐PCB板上的对应焊盘,引脚的伸出长度、焊盘接触区域的尺寸都按照SMT贴片工艺的要求做了适配,不需要额外做结构修改就能直接导入PCB设计文件,和周边的阻容元件、通信模块做干涉检查。

  从安装边界来看,这类组件的整体高度控制在低矮范围内,不会占用过多的板上垂直空间,适合用在厚度要求严苛的薄型采集终端里,比如厚度仅10mm的卡片式温湿度标签,组件周边预留的安全间隙也在模型里做了明确的标识,结构工程师在布局周边元件的时候,只要按照模型标注的避让范围摆放,就不会出现组装时元件顶壳、焊接时连锡的问题。组件的塑壳边角做了小角度的倒角处理,一方面是适配自动化贴片生产线的吸嘴拾取要求,避免吸嘴吸附时因为边角尖锐出现吸附偏移,另一方面也能减少组装过程中塑壳边角刮伤PCB表面阻焊层的风险。

  在功能特性上,这类组件的供电回路做了集成化设计,把原本需要分散布置的滤波电容、保护电阻都整合在塑壳内部,不需要工程师在PCB上额外布置过多的外围元件,能有效节省板上的布局空间,对于做小型化传感终端的设计人员来说,这种集成化的组件能大幅缩短原理图设计和PCB布局的周期,也能减少后期生产时的BOM元件数量,降低SMT贴片的加工出错率。模型在细节上还原了组件表面的标识区域,方便生产环节做元件方向识别,避免贴片时出现元件反向焊接的问题,毕竟这类供电组件一旦反接,不仅会导致自身烧毁,还可能连带损坏前端的高精度传感芯片,造成不必要的物料损耗。

  很多工程师在做电路三维布局的时候,容易忽略这类小型供电组件的模型精度,往往用简单的方块代替,等到实际打样回来才发现,组件的实际高度和模型不符,顶到了终端的外壳内壁,或者引脚位置和焊盘存在偏移,需要重新改板,耽误项目的推进进度。而精准的三维模型能在设计阶段就完成所有的干涉检查、安装间隙校核,甚至可以模拟自动化贴片过程中吸嘴的拾取路径、回流焊过程中元件的占位空间,把所有可能出现的生产、组装问题提前在设计环节解决。

  针对不同的安装场景,这个模型也预留了一定的设计冗余,比如组件的侧面没有设置突出的卡扣或者定位柱,既可以用在常规的SMT贴片工艺的PCB上,也可以适配带插座的可拆卸安装方式,方便后期做元件更换维护。顶部的窗口区域模型也做了分层处理,能清晰区分透明防护片和塑壳主体的边界,工程师在做终端外壳的透气孔设计时,可以直接对齐这个窗口的位置,让外界空气能更顺畅地到达传感芯片的感湿面,进一步提升温湿度响应的速度,减少测量的滞后误差。
