  在开关电源、工业控制电源、大功率LED驱动电源的磁性元件设计环节,ETD49规格卧式骨架是适配ETD49磁芯的核心绝缘支撑结构,承担着固定绕组、隔离磁芯与引脚、提供爬电距离、实现PCB板端安装定位的多重作用,其结构合理性直接决定变压器的绕组排布效率、绝缘耐压性能、生产装配良率以及长期运行可靠性。

  从实际应用场景来看,这类卧式骨架多用于功率在300W-800W区间的电源产品中,相比立式骨架,卧式安装的结构能有效降低电源整机的高度方向尺寸,适配薄型化、扁平化的电源壳体设计需求,同时卧式排布的引脚在波峰焊工序中能获得更均匀的受热效果,减少虚焊、连焊的不良率,在通信电源、工业伺服驱动电源、充电桩辅助电源、大功率适配器等产品中应用广泛。

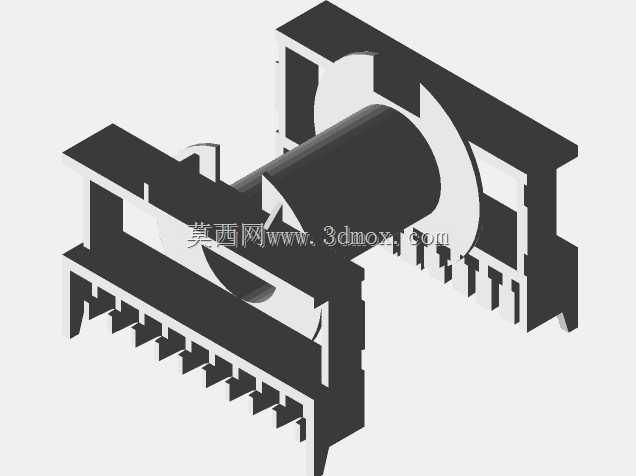

  该骨架的设计首先围绕绕组排布空间做了针对性优化,中间的绕线轴径严格匹配ETD49磁芯的中柱尺寸,预留了足够的绕组容纳空间,可适配多层绝缘线、三层绝缘线、利兹线等不同类型的绕线材质,两侧的挡墙结构高度经过精准计算,既能够防止绕线过程中线材滑出绕线区域,又能在初级与次级绕组之间形成足够的物理隔离空间,满足安规标准中对初级次级之间爬电距离与电气间隙的要求,无需额外增加绝缘挡墙胶带即可达到基础绝缘要求,能有效减少生产工序中的物料与人工成本。

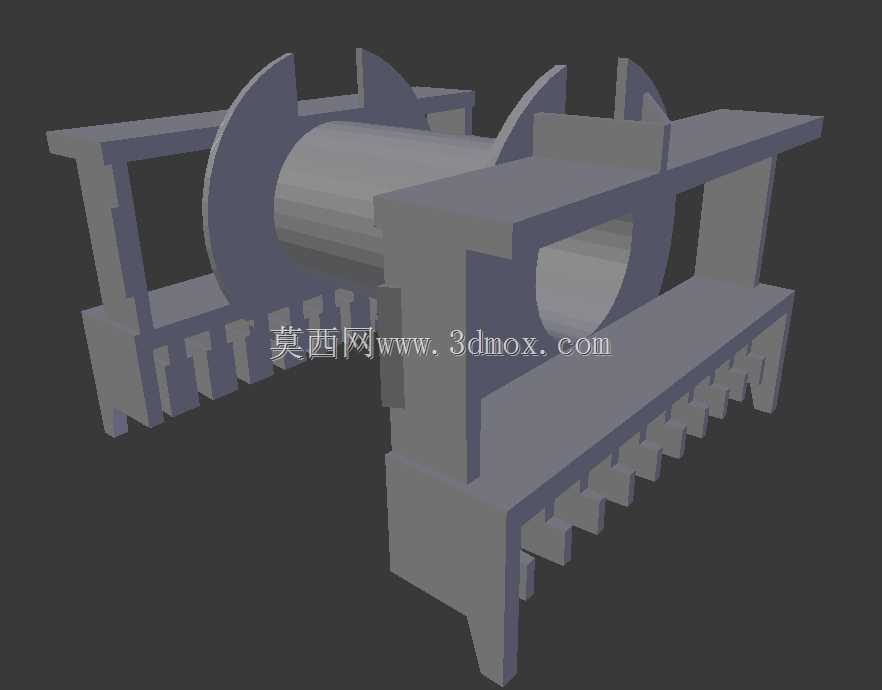

  骨架底部的引脚排布采用标准卧式间距设计,引脚位置与PCB板上的安装孔位精准对应,每个引脚根部都设计有防焊台结构,能够避免焊锡过程中锡液沿引脚向上攀爬至绕线区域,造成绕组短路或者绝缘失效问题。引脚的粗细与长度经过适配,既能够承载大功率工况下的电流通过,又能保证焊接后的结构强度,避免运输、使用过程中受震动出现引脚断裂、焊点脱落的问题。骨架两侧的磁芯限位结构,能够在磁芯装配时快速实现定位,防止磁芯出现偏移、错位,保证磁芯中柱与边柱的气隙均匀,减少变压器工作过程中的漏感,降低功率损耗与发热。

  从安装边界来看,该骨架安装后在PCB板上的投影尺寸严格适配ETD49磁芯组装后的整体外形,不会超出磁芯覆盖范围过多,能够有效节省PCB板的布局空间,给周边的功率管、电容、散热片等元器件预留足够的排布位置。骨架顶部的平面结构可直接粘贴固定绝缘胶带,或者加装磁芯固定夹具,方便磁芯组装后的固定作业,避免磁芯在震动环境下出现松动、产生异响。绕线区域的底部设计有过线槽,能够方便绕组引线的引出与固定,避免引线在绕线过程中被挤压破损,同时能让引线排布更规整,减少引线之间的交叉干扰,降低变压器的分布电容,提升电源的EMC性能。

  在材料适配层面,该骨架的结构设计兼容常规的电木粉、PBT、PET等变压器骨架常用注塑材料,不同材质的收缩率都在结构公差预留范围内,注塑成型后不易出现翘曲、缩水、缺料等缺陷,骨架的壁厚设计均匀,既保证了足够的结构强度,在绕线过程中不会被绕线张力挤压变形,又不会因为壁厚过厚造成材料浪费与成型周期过长。骨架上的所有棱角位置都做了圆角处理,避免绕线过程中棱角刮破线材绝缘层,造成绕组短路的隐患。

  针对批量生产的需求,该骨架的结构设计适配自动绕线机的作业要求,绕线轴的中心位置设计有标准的定位孔,能够直接安装在自动绕线机的夹具上,无需额外定制适配夹具,挡墙的高度与位置不会干涉自动绕线机的导针走位,能够实现高速自动绕线作业,大幅提升绕线工序的生产效率。引脚的植入位置精度控制在合理公差范围内,能够适配自动插件机的作业要求,可实现PCB板的自动插件安装,减少人工插件的成本与误差。
