17毫米侧插式轻触按键结构三维建模

项目分类:通用五金配件 发布时间:2025-02-09 ID:922893

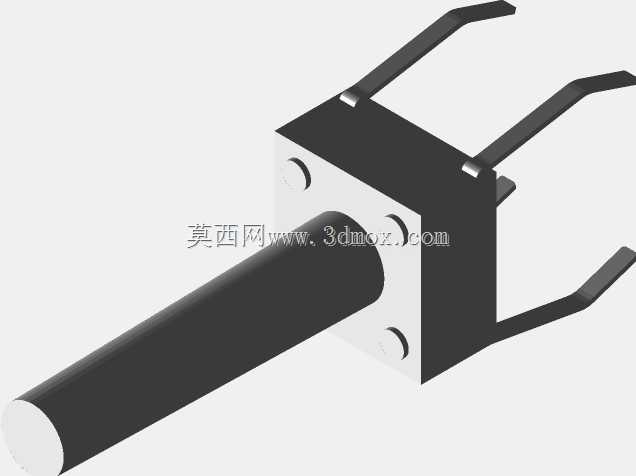

  • 17毫米侧插式轻触按键结构三维建模

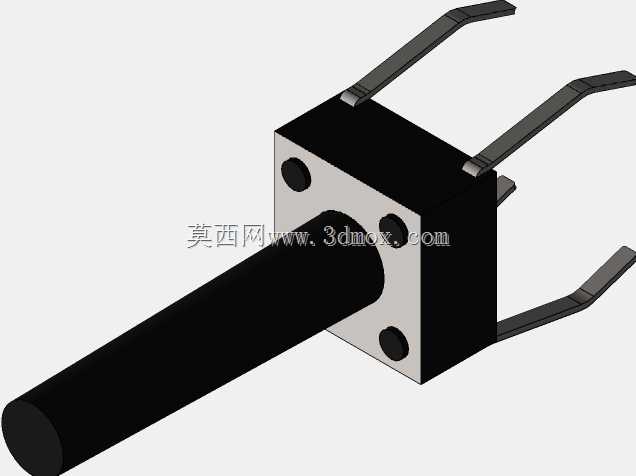

  • 17毫米侧插式轻触按键结构三维建模

  从实际使用场景来看,这类按键常被用在需要频繁点按的操作位,比如小型电源模块的参数设置键、手持测温设备的功能切换键、工控端子台的测试触发键,操作行程短,触发反馈清晰,按压力度控制在适合单指操作的区间,不会因为按压力度过大导致长期使用手指疲劳,也不会因为力度过轻易出现误触发。在结构设计层面,这款按键的主体采用方形基座设计,基座上预留了三个定位孔位,安装时既可以通过引脚过波峰焊固定在PCB上,也能配合壳体内部的定位柱穿过基座孔位做辅助限位,避免按键在长期按动过程中出现偏移,导致操作手感变卡或者触发失灵。做消费类电子、小型工控板卡结构设计的工程师,大概率都接触过这类侧装式的17毫米规格按键,不同于常规直插立式按键的安装逻辑,这款按键的引脚采用侧向弯折出线的设计,在板卡边缘布局、薄型壳体内部的空间排布里,能大幅压缩垂直方向的占用空间,很多手持检测设备、小型电源模块的面板操作区,都会优先选用这类安装形式的按键,避免立式按键过高导致壳体需要额外做凸起避让,也能减少按键操作时对PCB板的垂直冲击力,降低焊盘长期受力脱焊的风险。

  按键的操作杆做了圆柱型设计,伸出基座的长度经过匹配计算,刚好适配常规1.5-2mm厚度的面板开孔,面板开孔只需要做对应直径的圆孔,不需要额外做复杂的沉台或者卡扣结构,装配时直接将按键从PCB侧插装到位,面板盖合后操作杆端部刚好与面板表面齐平或者微凸0.3-0.5mm,既保证操作时的触感,也不会因为突出过多容易被外物磕碰误触。引脚部分采用弹性五金材质冲压成型,弯折角度经过精准控制,插装时引脚能刚好对应PCB上的焊盘孔位,不需要额外整形就能顺利插装,引脚的表面做了镀锡处理,过波峰焊时上锡均匀,焊接可靠性高,同时引脚的弹性设计能吸收一部分按键操作时的侧向力,避免作用力直接传递到焊盘位置,提升长期使用的焊接可靠性。

  在建模过程中,需要重点把控几个关键尺寸边界:首先是基座的安装高度,从引脚底部到按键操作杆端部的总高度,要匹配PCB到面板的内部空间距离,预留0.1-0.2mm的装配间隙,避免公差累积导致按键被面板顶住无法正常触发;其次是引脚的跨距,两个信号引脚加两个固定引脚的孔位间距,要严格匹配PCB Layout的孔位坐标,偏差控制在0.05mm以内,否则插装时会出现引脚顶歪、无法顺利过孔的问题;另外就是操作杆的直径公差,要和面板开孔做间隙配合,单边间隙控制在0.1-0.15mm,间隙过小会出现按键卡滞,间隙过大则会出现按键晃动、操作手感松散的问题。从实际选型的角度出发,这类侧插按键的优势在于装配效率高,不需要额外的固定结构,依靠焊接和壳体定位就能完成固定,相比带卡扣的面板安装按键,省去了面板侧的卡扣结构设计,也降低了模具的复杂程度,在批量生产时能有效降低壳体的加工成本。同时这类按键的触发寿命能满足大部分工业级和消费级产品的使用要求,内部的弹片结构经过寿命测试,能承受数万次的按动操作,不会出现接触不良或者触发失效的问题。

  在做整机结构验证时,还要重点测试按键按动过程中与周边元件的安全距离,尤其是侧向伸出的引脚部分,要和周边的电容、电阻等元件保持0.5mm以上的安全间距,避免焊接后出现引脚歪斜与周边元件短路的风险,同时在按键周边的PCB区域不要布置过高的元件,避免影响按键的插装和后续的焊接操作。很多新手工程师在选型这类按键时,容易忽略引脚的弯折高度,导致插装后引脚突出PCB背面过多,影响PCB背面的壳体装配,或者因为引脚长度不足导致焊接强度不够,这款17毫米规格的按键在引脚长度设计上做了优化,插装后引脚穿过PCB的长度控制在1.2-1.5mm,既保证足够的焊接吃锡量,也不会因为引脚过长需要额外剪脚,提升生产装配的效率。另外按键的操作杆端面做了平面处理,用户按动时手指的接触面积足够,不会出现打滑的问题,操作力的传递方向与操作杆的轴线保持一致,按动过程中不会出现侧向的分力导致按键基座偏移,长期使用也能保持稳定的操作手感。
