多通道电机电调线缆固定理线夹结构

　　在RC动力模型、小型多轴运动设备、桌面级伺服驱动模组的布线作业中，线束散乱、线缆与运动部件剐蹭磨损、动力线与信号线交叉干扰一直是结构装配阶段容易被忽略却影响长期运行可靠性的问题，这款多通道线缆固定夹正是针对这类布线痛点设计的结构件。从实际使用场景来看，这类夹件主要应用在搭载三相无刷电机的动力系统布线环节，不管是1/10比例的RC攀爬车电调与电机的走线固定，还是小型自动化设备里步进电机、伺服电机的动力线与编码器信号线的分层梳理，都能通过该夹件实现线缆的有序排布，避免设备运行过程中线缆随振动移位，或是被周边转动、滑移的结构件剐蹭破绝缘层造成短路故障。

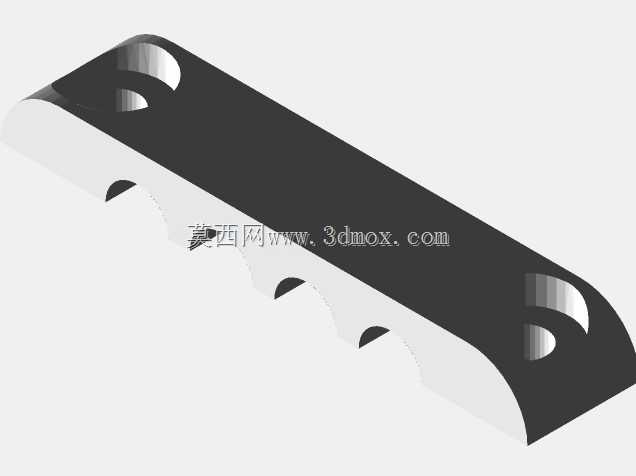

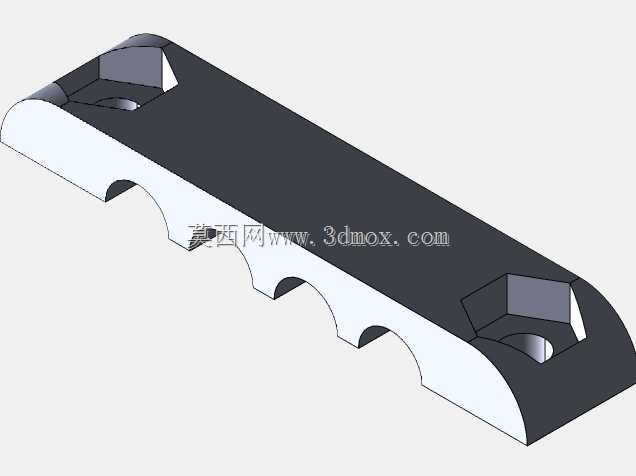

　　从功能特性上看，该夹件采用一体式长条型结构，主体沿长度方向均匀排布四个半圆型走线槽位，其中三个槽位对应三相电机的动力线缆，剩余一个槽位可单独布置信号线、额外的传感线缆或是辅助供电线，不同槽位的圆弧过渡设计不会对线芯产生硬挤压，夹件安装后线缆被约束在对应槽位内，不会出现多股线缆交叉缠绕的情况，也能减少动力线大电流工作时对信号线的电磁干扰。夹件两端设置沉头安装孔，适配M3规格的内六角螺钉，安装时可搭配M3六角螺母或者直接在安装基座上攻M3螺纹实现固定，沉头孔的深度设计刚好能容纳M3螺钉的头部，安装后螺钉端面不会突出夹件上表面，不会与周边其他结构产生干涉。

　　从设计思路层面拆解，这款夹件的外形做了充分的边界优化：夹件整体的棱边全部做了R角倒圆处理，没有尖锐的直角边，既避免了安装过程中划伤操作人员手指，也不会在长期振动环境下割伤线缆外皮；夹件底部为平面结构，能与安装基面完全贴合，不会出现安装翘边的情况，固定后受力均匀，长期受振动也不会出现松动移位。走线槽的圆弧半径经过匹配设计，刚好适配常规16AWG到20AWG的电机动力线外径，同时也能容纳常见的22AWG到26AWG信号线缆，槽位之间的分隔筋厚度经过强度校核，既保证了足够的夹持刚度，不会因为线缆的长期挤压出现变形断裂，也不会过度占用安装空间。夹件两端的安装孔中心距经过标准化设计，能适配多数RC模型车架、小型运动模组的安装孔位，不需要额外在基座上重新打孔，降低改装和装配的工作量。

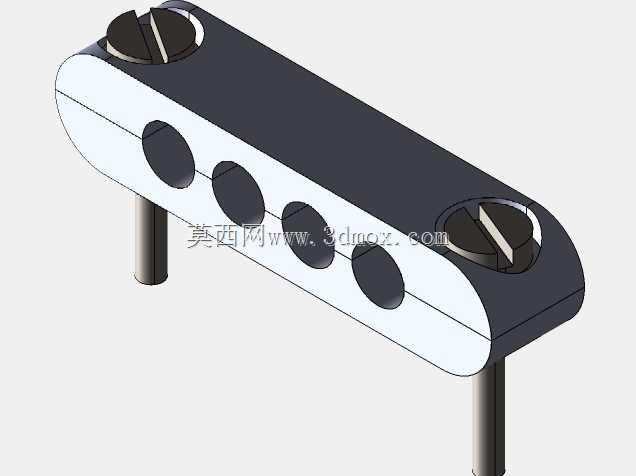

　　在安装边界方面，该夹件的整体厚度控制在较低范围，安装后突出安装基面的高度很小，不会挤占周边的传动部件、结构件的运动空间，即使在安装空间局促的车架内部、小型设备的走线腔体内也能顺利布置。夹件的长度方向尺寸刚好覆盖四个槽位的排布需求，两端的安装孔距离夹件端部留有足够的余量，安装时螺钉的锁紧力不会造成夹件端部开裂。实际装配过程中，只需要将对应线缆依次卡入对应的槽位，再将夹件贴合到预设的安装基面，穿入M3螺钉锁紧即可，不需要额外的扎带、胶带等辅助固定材料，后期维护时拆开螺钉就能调整线缆位置，比传统的扎带固定方式更方便拆装，也不会出现扎带长期老化断裂导致线缆松脱的问题。

　　从长期使用的可靠性角度看，该夹件的结构没有薄壁、尖角等应力集中区域，在持续的振动环境下不会出现应力开裂的问题，槽位的圆弧面与线缆外皮接触面积大，压强小，不会因为长期夹持造成线缆外皮压痕破损，能有效延长线缆的使用寿命，减少因为线束问题导致的设备故障。在多电机排布的设备中，也可以并排使用多个该款夹件，实现更多通道线缆的分层梳理，整体布线整洁度大幅提升，也方便后期的故障排查与线路检修。
