双关节伺服机器人传动机构装配设计

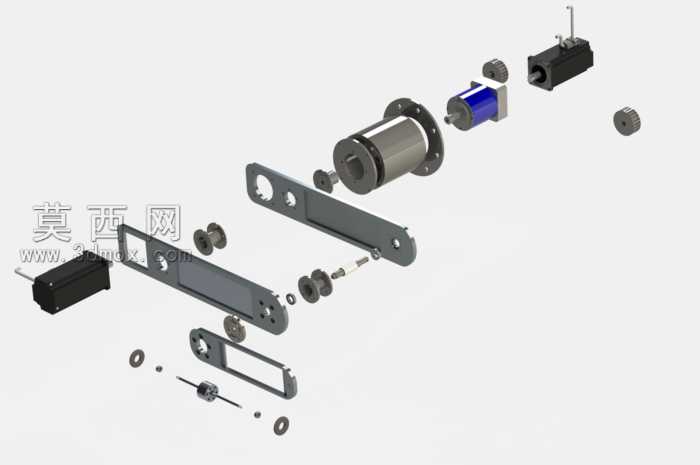

本作品为双关节伺服驱动机器人的核心传动机构三维建模成果，建模过程严格遵循机械设计的装配逻辑与公差配合规范，完整还原了机构从动力输入到动作输出的全链路结构组成。建模阶段采用自底向上的装配设计思路，先逐一完成动力单元、传动零件、结构连杆、连接紧固件的独立零件建模，再按照实际装配约束完成整体组装，同时生成爆炸视图清晰展示各零件的装配位置与配合关系。模型中完整包含伺服动力部件、传动齿轮组、多级结构连杆、连接转轴、密封垫圈、紧固件等全部组成零件，每一处结构都经过尺寸校验，确保零件间的配合间隙符合实际加工装配要求，齿轮啮合的传动比、连杆的活动行程都经过运动仿真验证，可实现预设的双关节摆动动作。材质渲染阶段针对不同零件的材质属性做了区分设置：动力部件外壳采用哑光黑色工程塑料材质，金属传动齿轮、转轴采用调质钢材质并添加金属磨砂质感，结构连杆采用阳极氧化铝合金材质呈现深灰金属质感，密封垫圈采用黑色橡胶材质，不同材质的光影反射参数经过反复调试，渲染效果贴近真实工业零件的视觉质感，爆炸视图的视角经过调整，能够清晰展示每一个零件的形态与装配顺序，直观呈现整个伺服机构的传动逻辑。设计过程中重点优化了关节处的传动结构布局，将动力输出端与齿轮传动组紧凑布置在连杆腔体内部，既缩减了机构整体的占用空间，又能对传动零件起到防护作用，同时在连杆连接位置设计了对应的轴承安装位与轴肩定位结构，保证关节转动的同轴度与运转稳定性，所有连接孔位、紧固件位置都做了对应设计，确保模型可直接用于后续的工程图导出、结构优化与3D打印验证，能够为小型伺服机器人的关节结构设计提供完整的参考方案。
