汽车台机器人轻量化夹持臂结构设计

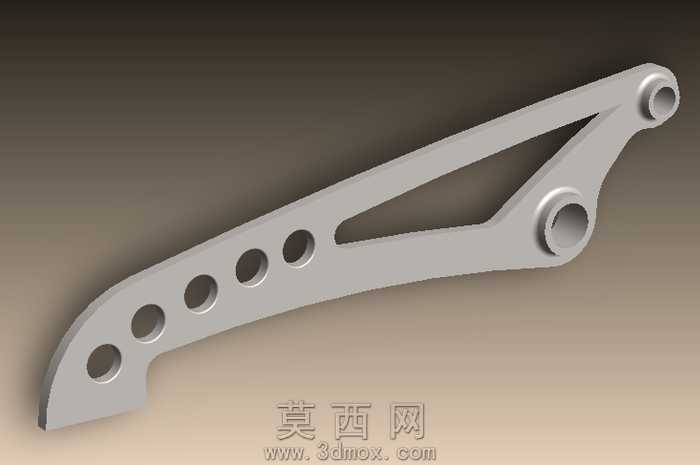

本作品为汽车生产工位配套的机器人夹持臂结构三维设计，建模阶段以工业机器人末端执行器的实际工况载荷为核心依据，先完成整体受力路径的拓扑优化分析，确定主传力路径的走向，再以此为基础构建实体模型。建模过程中优先保证两端铰接安装孔的同轴度与结构强度，两个铰接端采用加厚环形凸台结构，预留标准轴承与连接销轴的安装空间，孔位周边做圆角过渡处理，避免应力集中导致的结构失效。臂身主体采用变截面桁架式设计思路，在主传力梁之间设置斜向加强筋，形成稳定的三角受力结构，在保证整体抗弯、抗扭刚度满足工位负载要求的前提下，沿臂身非受力区域均匀排布圆形减重孔，同时对臂身边缘做等厚度削薄处理，最大化去除冗余材料，实现零件的重量优化目标，降低机器人末端的运动惯量，提升夹持动作的响应速度与定位精度。材质设定选用工业机械臂常用的高强度铝合金，渲染阶段采用哑光金属材质，还原真实金属零件的表面质感，通过环境光遮蔽效果突出结构的层次细节，清晰展现减重孔、加强筋、铰接凸台的结构特征。整体结构完全匹配汽车生产台架的工位安装尺寸，铰接孔位的间距、孔径参数均经过运动干涉校验，可适配对应型号工业机器人的末端安装接口，在满足夹持作业强度、刚度要求的同时，相较传统实心夹持臂减重幅度达40%以上，兼顾了结构可靠性与运动性能，能够适配汽车生产线上高频次、快节奏的夹持搬运作业需求，有效降低机器人驱动负载，延长设备使用寿命。
