NEMA11规格步进电机直角安装固定支架

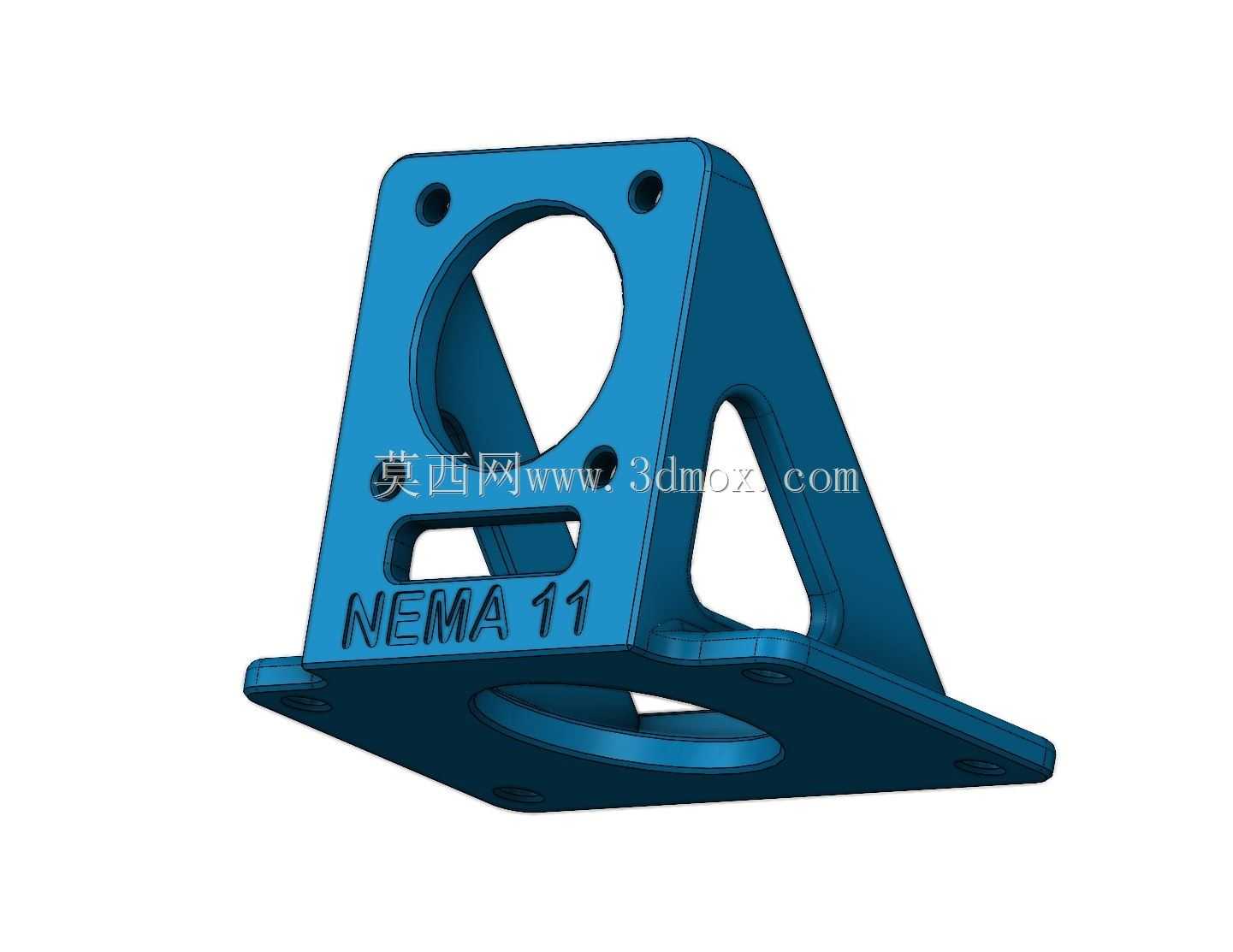

　　在小型自动化装配工位、桌面级精密检测设备、实验室微型运动平台这类安装空间局促的场景里，步进电机的安装姿态往往直接决定整体机构的空间利用率，常规的法兰直装方式会让电机轴向长度沿安装面垂直方向延伸，很容易和周边的传感器走线、拖链运动路径、相邻工位的执行机构产生干涉，这款适配NEMA11规格步进电机的L型安装支架，就是针对这类紧凑安装场景设计的转接固定件。从结构功能上看，支架采用一体化直角弯折构型，垂直立面预留了和NEMA11电机法兰安装孔位完全匹配的定位孔，电机输出轴可从立面中心的大尺寸镂空区域穿出，不会和支架本体产生运动剐蹭，立面下方的矩形开槽既可以减轻支架整体自重，也能给电机尾部的编码器接线、动力线留出足够的走线空间，避免线材在安装时被挤压破损。

　　水平安装底板上同样预留了对应规格的固定孔位，可直接通过螺栓将整个支架连同电机固定在设备的安装基板、铝型材框架或者滑台台面上，底板中心的镂空区域刚好对应电机输出轴的垂直投影位置，当需要在输出轴端加装同步轮、联轴器或者延长轴时，不会因为底板的遮挡导致装拆困难。设计过程中重点考虑了安装边界的适配性，垂直立面的安装孔中心距严格匹配NEMA11法兰的28mm标准孔距，不需要额外加工转接板就能直接完成电机固定，水平底板的安装孔位采用对称布局，既可以适配平行于安装边的固定方式，也能支持旋转90度的侧向安装，适配不同设备的走线和布局需求。

　　支架的转角位置设置了三角形加强筋结构，从立面背部一直延伸到底板上表面，在不额外增加过多壁厚的前提下，大幅提升了直角位置的结构刚性，避免电机高速启停时因为支架刚性不足产生共振，影响运动平台的定位精度。在实际选型使用时，需要注意支架的垂直立面高度要匹配所选NEMA11电机的机身长度，确保电机尾部不会和水平安装面产生触碰，同时底板的整体外轮廓尺寸要和安装区域的可用空间匹配，预留出螺栓拧紧的操作空间，安装时建议先将电机固定在支架立面上，调整好电机输出轴的同轴度后，再将支架整体固定到设备基座上，减少二次调整的工作量。

　　这类直角支架的应用，能将原本沿水平方向伸出的电机转向90度沿垂直方向布置，或者反过来将垂直安装的电机转为水平布置，在有限的设备空间内重构动力单元的布局方向，尤其适合小型桌面设备、3D打印机挤出机构、小型点胶机位移轴、实验室微量送样机构这类对空间尺寸要求严苛的应用场景，相比采用多个角件拼接的固定方式，一体化的支架结构安装精度更高，累计装配误差更小，长期运行下的结构稳定性也更优，不需要定期检查拼接位置的螺栓松动情况。支架的镂空设计除了走线和减重的作用外，也能提升电机尾部的空气流通性，帮助电机在持续运行过程中散出部分热量，避免密闭安装空间内热量堆积导致电机温升过高，影响输出扭矩的稳定性。
