浇注混凝土封装大功率LED照明灯具结构

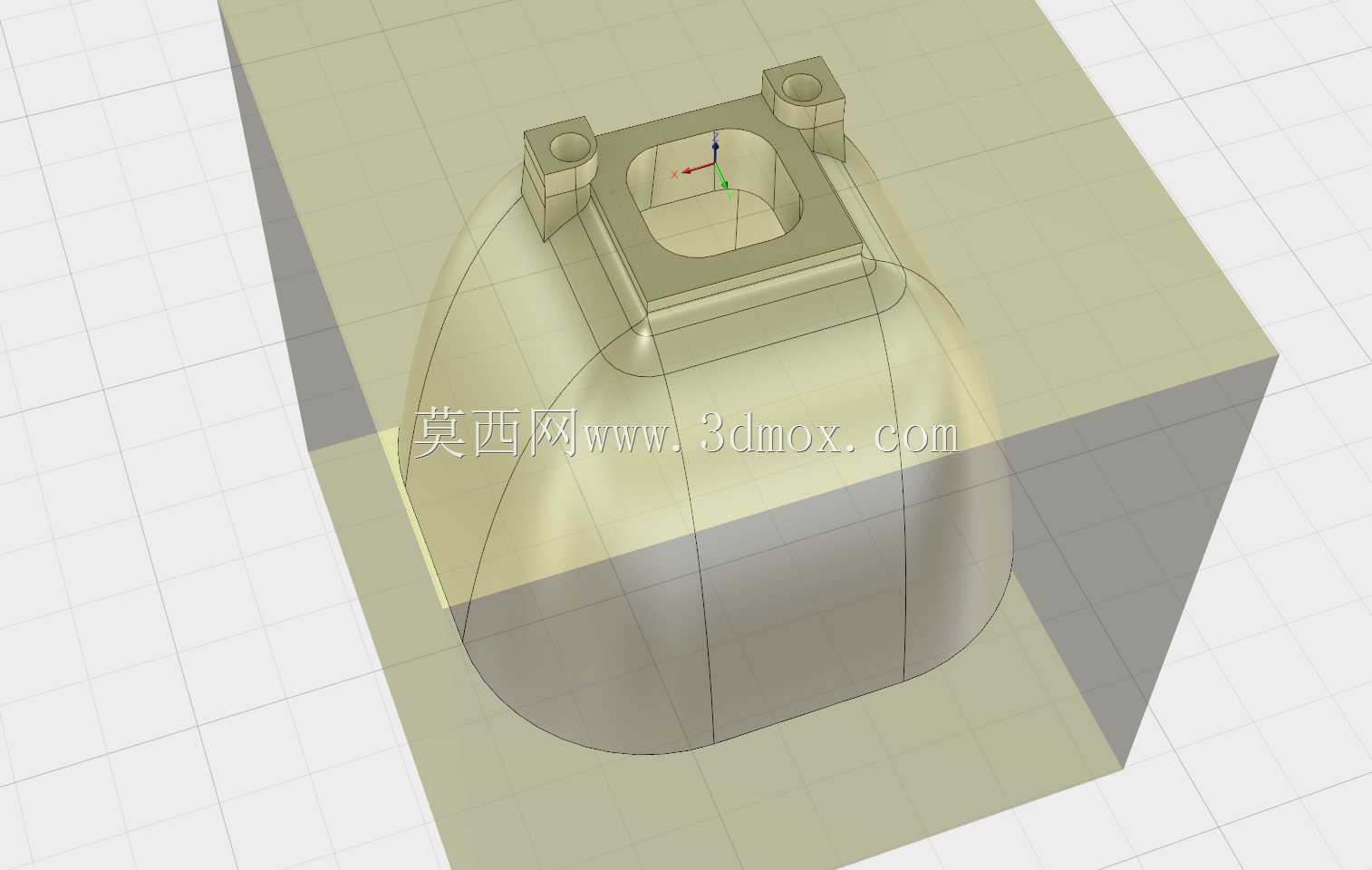

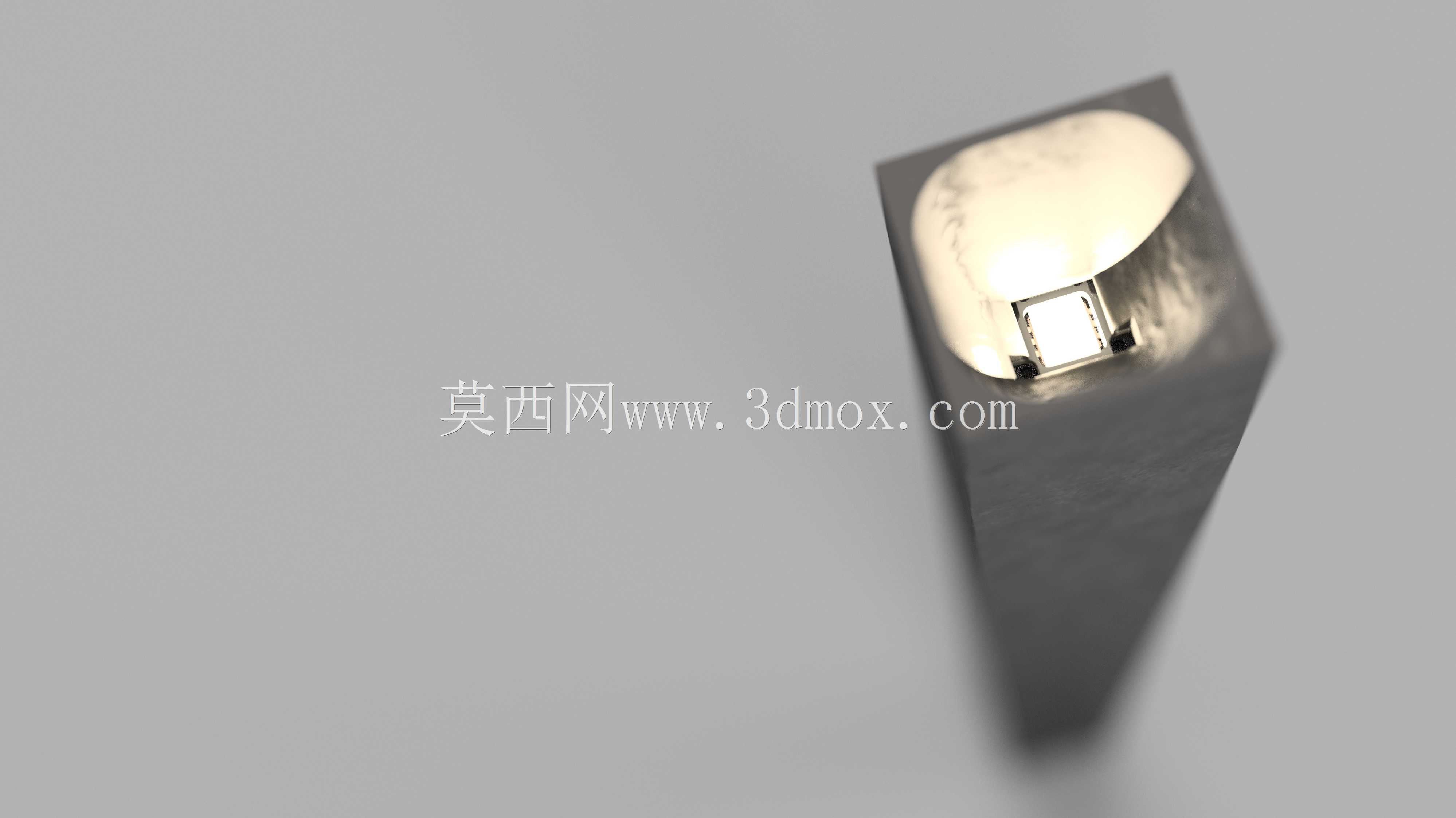

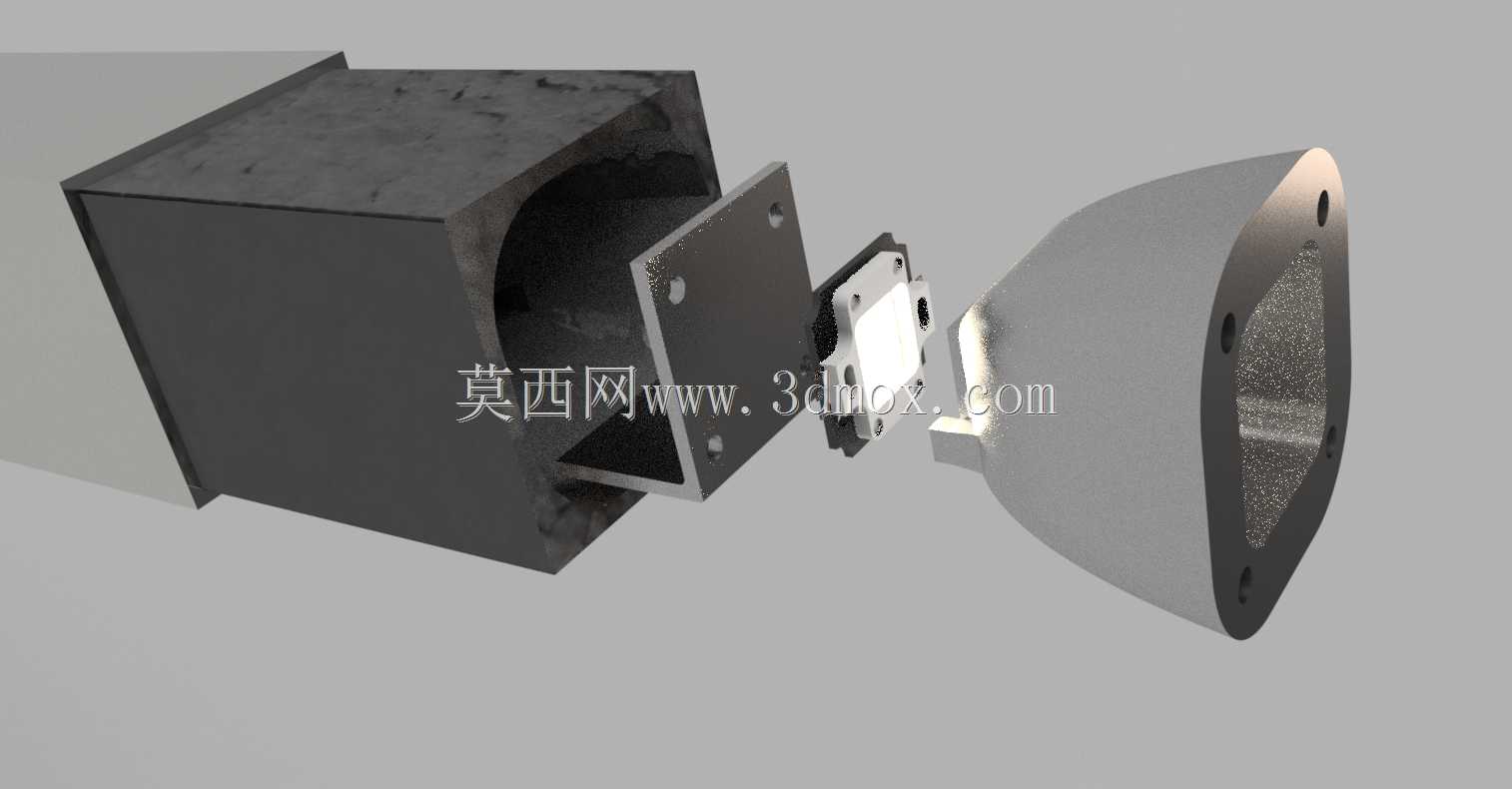

　　从结构拆分来看，整个灯具分为混凝土基座、安装转接板、LED光源模组、配光透镜四个核心部分，混凝土基座采用一体浇注成型，内部预留了光源模组的安装腔体，腔体边缘做了台阶式止口设计，既可以保证转接板安装时的定位精度，也能在打胶密封后形成迷宫式密封结构，避免水汽、粉尘从装配缝隙进入光源腔。安装转接板采用金属板材冲压成型，板上预留了光源模组的固定螺孔与走线过孔，转接板与混凝土基座之间通过预埋在混凝土内的铜制螺柱实现连接，避免了直接在混凝土上攻丝带来的螺纹强度不足、反复拆装后滑牙的问题。这款浇注混凝土封装的LED照明结构，主要面向10-30W功率区间的户外及工业场景照明需求，常见于厂区步道、设备周边局部照明、户外景观硬质铺装区域的嵌入式照明点位，也可适配隧道侧壁、设备机架附属照明的安装场景。不同于常规塑料或金属壳体的LED灯具，该结构采用混凝土作为主体封装材质，本身具备极佳的耐候性，面对户外高低温交变、雨水冲刷、粉尘附着的工况时，壳体不会出现老化脆裂、锈蚀掉漆的问题，长期使用的结构稳定性远优于常规材质壳体。

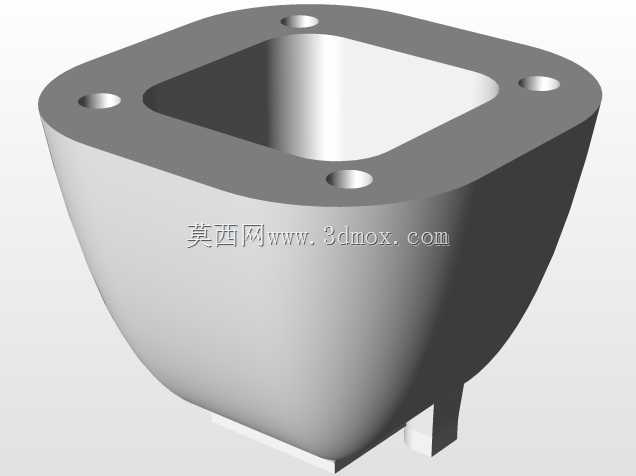

　　LED光源模组采用铝基板贴装灯珠的结构，铝基板背面直接贴合转接板平面，转接板与混凝土基座接触的位置做了平整处理，可将灯珠工作产生的热量通过转接板传导至混凝土基座，利用混凝土本身的热容与大表面积实现被动散热，无需额外加装散热鳍片或主动散热风扇，减少了故障点。配光透镜采用曲面光学设计，边缘带安装法兰，通过卡扣与转接板连接，透镜与光源模组之间预留了足够的安全距离，避免灯珠长期工作的高温烘烤导致透镜变形发黄，透镜的出光角度经过针对性设计，可覆盖常规照明点位需要的照射范围，减少不必要的光损。

　　在安装边界设计上，混凝土基座的背部为平整安装面，可直接贴合墙面、混凝土立柱或硬质铺装基面，通过膨胀螺栓穿过基座周边的安装沉孔实现固定，安装沉孔做了 countersunk 设计，螺栓安装后头部不会突出基座表面，保证安装面贴合紧密。基座的出线位置预留了防水接头安装位，可适配常规户外用的格兰头，实现进线处的线缆密封。整个结构的装配逻辑遵循易维护原则，现场维护时无需拆卸混凝土基座，仅需拆下透镜与转接板即可更换光源模组或驱动部件，降低后期运维的拆装难度。考虑到混凝土材质的脆性特点，基座的所有棱角位置都做了圆角过渡，避免浇注成型后出现边角崩缺，同时也减少安装过程中磕碰导致的结构损坏。

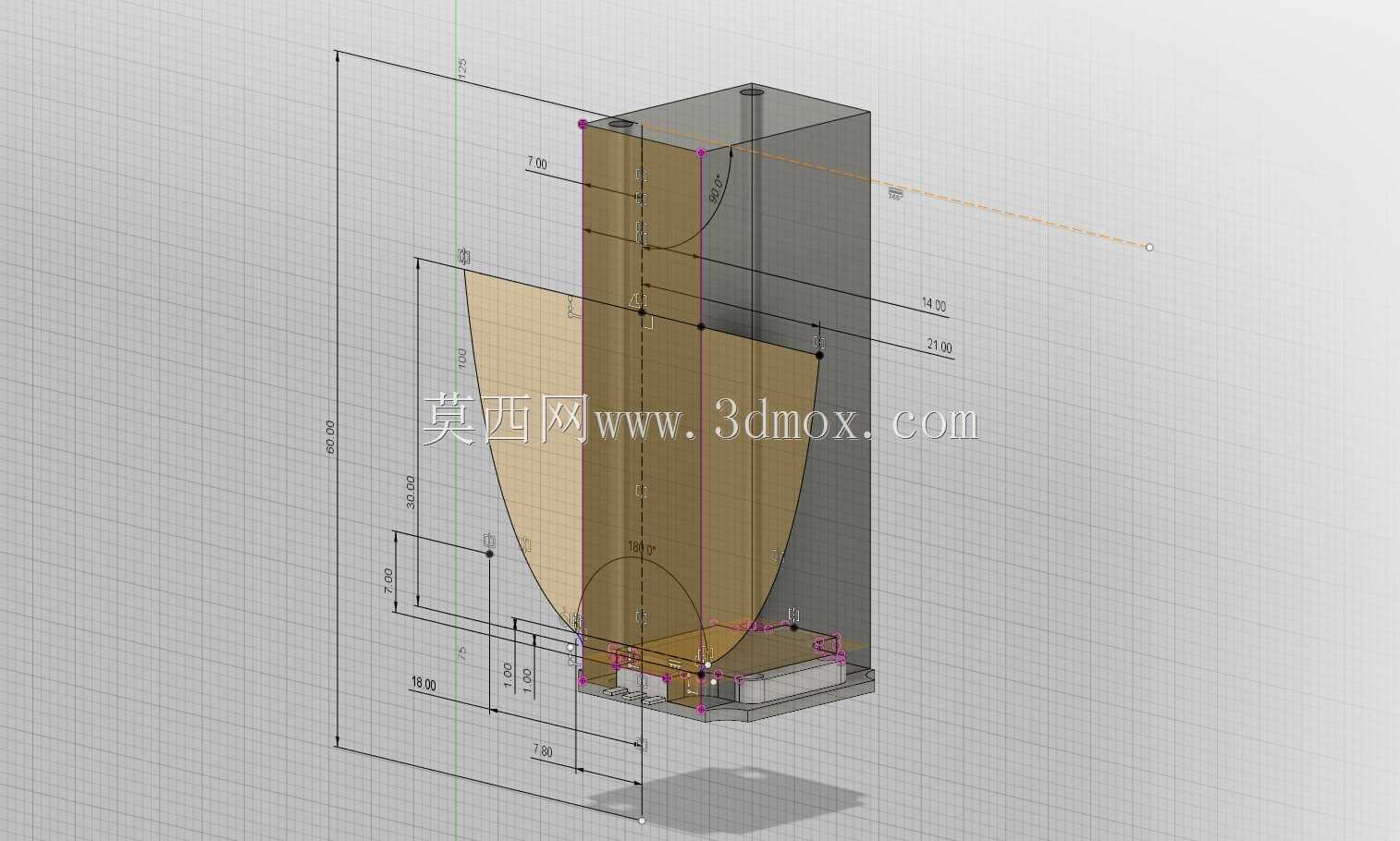

　　光源腔内部的空间预留了驱动电源的安装位置，可将小型化的驱动模块直接内置在腔体内，无需额外外置驱动盒，简化现场布线的复杂度。在结构强度校核层面，混凝土基座的壁厚经过针对性设计，既保证整体结构的抗冲击能力，满足户外场景可能遇到的外力碰撞要求，也不会因为壁厚过大导致整体重量超标，增加安装负载。转接板的厚度选择兼顾了导热能力与结构强度，在拧紧安装螺丝时不会出现板面变形，保证铝基板与板面的贴合度，避免因为贴合间隙导致热阻升高，影响灯珠的使用寿命。透镜的法兰位置做了密封槽设计，装配时嵌入密封圈后可实现IP65级别的防护能力，满足户外露天使用的防水防尘要求。
