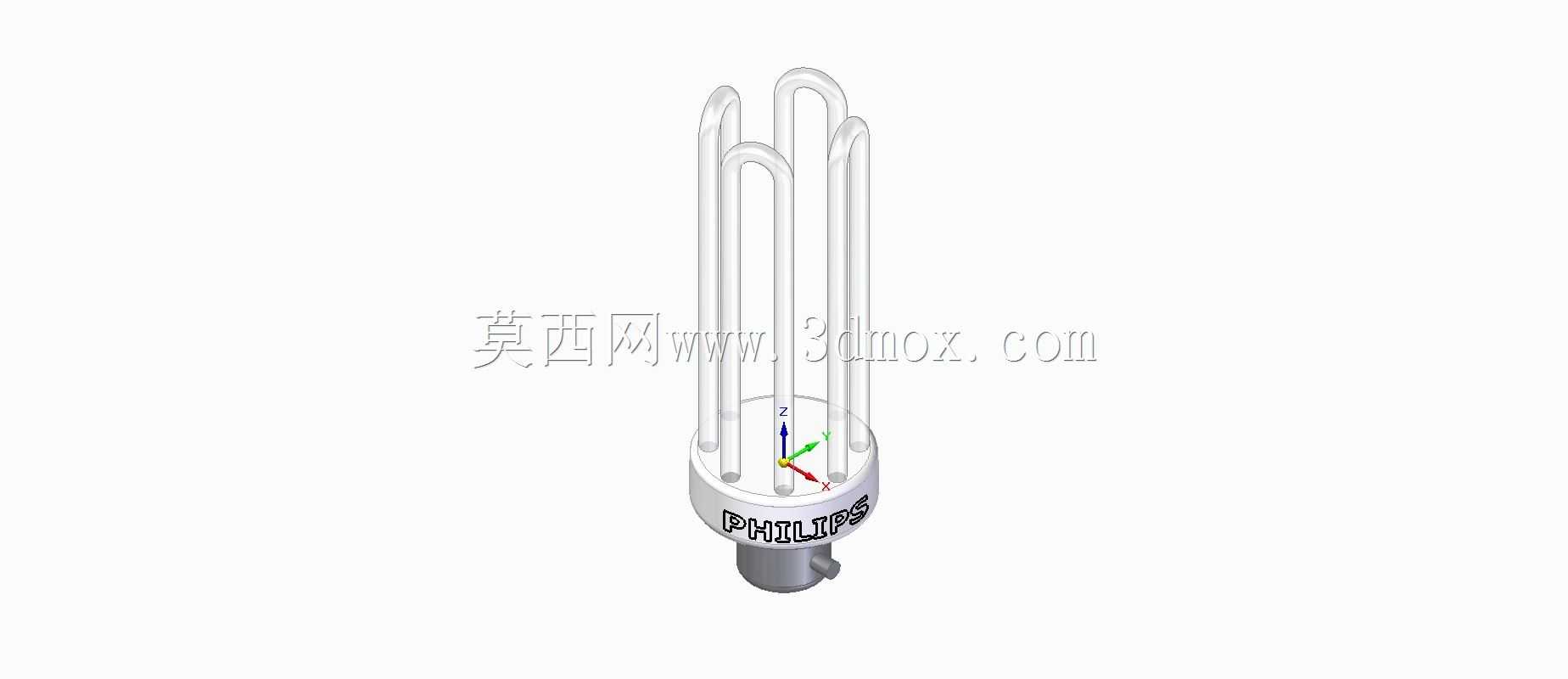

飞利浦U型紧凑型节能荧光灯结构建模

　　日常做照明配套结构设计时，这类U型紧凑型荧光灯是替换传统白炽灯的高频选型品类，建模过程中需要兼顾光学排布合理性与安装适配性，不能只做外观曲面的复刻。先从灯头部分的结构说起，常规这类灯具采用E27通用螺口灯头，建模时要严格把控螺纹的公称尺寸、螺距与旋合长度，保证和市面标准灯座的装配公差在合理区间，灯头上部的塑壳部分要预留电子镇流器的安装腔体，腔体壁厚控制在1.2-1.5mm之间，既要满足绝缘防护要求，也要避免整体重量超标，塑壳和上部灯管固定座的配合采用卡扣加超声焊接的结构，接缝处要做0.3mm的溢胶槽设计，避免焊接时胶体外溢影响外观。

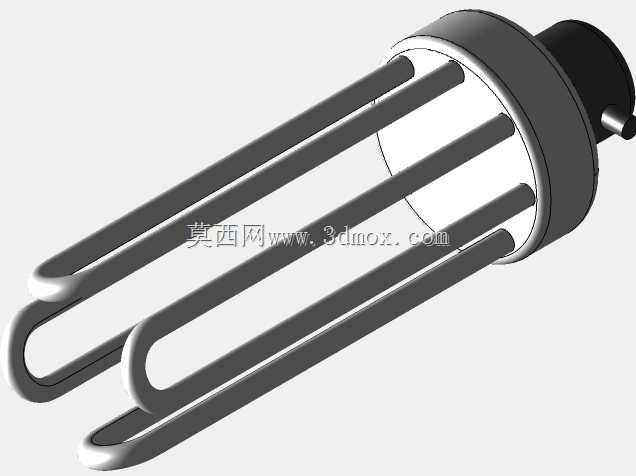

　　再看U型灯管的排布，这款是4U结构的灯管，每根U型管的弯曲半径、管间距都有严格要求，管间距不能小于3mm，避免工作时灯管之间温度叠加造成光衰过快，灯管的插脚要和固定座上的安装孔精准对位，插脚伸出长度控制在8mm左右，保证和内部镇流器的接线端子可靠接触，不会出现接触不良打火的问题。建模时灯管部分采用薄壁玻璃结构建模，壁厚控制在0.8mm，还原真实玻璃灯管的壁厚特性，灯管表面的荧光涂层不需要单独做实体结构，通过材质属性模拟漫反射发光效果即可，减少不必要的面数占用。

　　从应用场景来看，这类紧凑型荧光灯早年广泛应用于家庭照明、办公场所公共照明、商超基础照明等场景，相比同功率白炽灯节能70%以上，寿命是普通白炽灯的5-8倍，在LED光源普及前是民用照明领域的主力节能产品。做结构设计时还要考虑散热问题，灯管固定座上要预留对称的散热通气孔，孔径控制在2mm左右，既可以让灯腔内部的热空气及时排出，也能避免小虫进入腔体内部造成电路故障。灯头底部的触点采用凸点铜片结构，建模时要保证触点突出灯头端面0.5mm，确保和灯座底部的电极可靠接触，触点周围的绝缘瓷件要做圆角过渡，避免安装时刮伤灯座内壁。

　　建模过程中要注意整体的同轴度，所有灯管的中心轴线要和灯头的中心轴线重合，偏差不能超过0.5mm，否则安装后会出现灯具歪斜的问题，影响安装美观度。灯管顶端的封闭端要做圆弧过渡，不要出现尖锐的折角，还原真实玻璃弯管的工艺特性，避免应力集中的结构出现，虽然是三维建模，但也要符合实际生产的工艺逻辑，不能做出违背加工常识的结构。另外灯体上的品牌标识采用凹刻结构处理，刻字深度控制在0.2mm，既不会破坏塑壳的结构强度，也能清晰呈现标识内容，不会因为长期擦拭出现标识磨损脱落的问题。

　　做这类民用照明产品的建模，不能只追求外观的相似度，要把实际生产装配中的公差配合、工艺限制、使用场景的可靠性要求都融入到模型结构里，比如灯头和塑壳的连接部分，要做滚花结构增加摩擦力，方便自动化生产线的旋合装配，滚花的齿距控制在0.6mm，齿深0.2mm，既可以保证足够的摩擦力，也不会因为齿形过锐划伤装配工人的手部。整体模型的重心要落在灯头的轴线上，重心偏移量不能超过2mm，避免安装在水平灯座上时出现灯具下垂、受力不均导致灯座损坏的问题。
