适用于6号机螺钉的绝缘台肩垫圈结构

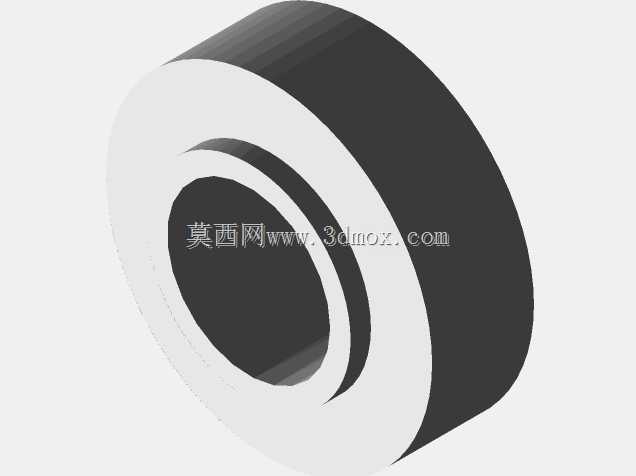

　　从结构设计来看，整体采用同轴环形带单侧台肩的构型，主体的环形部分厚度均匀，台肩部分的外径大于垫圈主体外径，内径与螺钉公称尺寸匹配，能够刚好套入6号机螺钉的螺杆部分，台肩端面在装配时会贴合被固定件的安装孔端面，既可以分散螺钉拧紧时的压应力，避免较脆的绝缘材料被压裂，也能填充安装孔与螺钉之间的间隙，防止螺钉在振动环境下出现松动移位。设计时首先要匹配6号机螺钉的实际螺杆外径，垫圈的内孔尺寸要留出合理的装配间隙，既不能间隙过大导致定位失效，也不能间隙过小导致螺钉穿入困难，台肩的高度需要根据被固定件的安装孔沉台深度匹配，保证装配后台肩端面能够完全贴合安装面，不会出现凸起或者凹陷导致的装配间隙。在低压电气装配、小型电子设备内部接线、老旧机电设备维修复原的场景里，这类带台肩的绝缘垫圈是很容易被忽略但作用关键的小零件，早年纤维材质的绝缘垫圈是不少零件加工厂的常规量产品类，随着绝缘材料迭代和紧固件配套标准更新，这类适配特定规格机螺钉的台肩绝缘垫圈在常规流通渠道里已经很难找到，很多维修场景里只能通过3D打印自制来满足装配需求。这个垫圈的核心作用是在6号机螺钉的装配位置实现电气绝缘，同时依靠台肩结构完成安装定位，避免螺钉装配时出现偏斜，也能隔绝螺钉金属本体与安装基板之间的导电通路，防止出现局部短路、漏电爬电的问题。

　　垫圈主体的外径需要覆盖安装孔周边的受力区域，保证拧紧螺钉时压力能够均匀传递到被固定件表面，不会因为压强过大压伤较薄的基板或者PCB板面。从安装边界来看，这个垫圈不需要额外的安装空间，只需要在被固定件上加工出与台肩尺寸匹配的沉孔，或者直接在平面安装位使用，装配时直接套入螺钉螺杆，随螺钉一同拧紧即可，不需要额外的固定结构或者粘接工序，装配效率和常规平垫圈一致。纤维材质的垫圈本身具备不错的绝缘性能和一定的韧性，能够承受常规的螺钉拧紧力矩，不会在正常装配力矩下出现碎裂，同时材质本身的摩擦系数也能在一定程度上起到防松的效果。

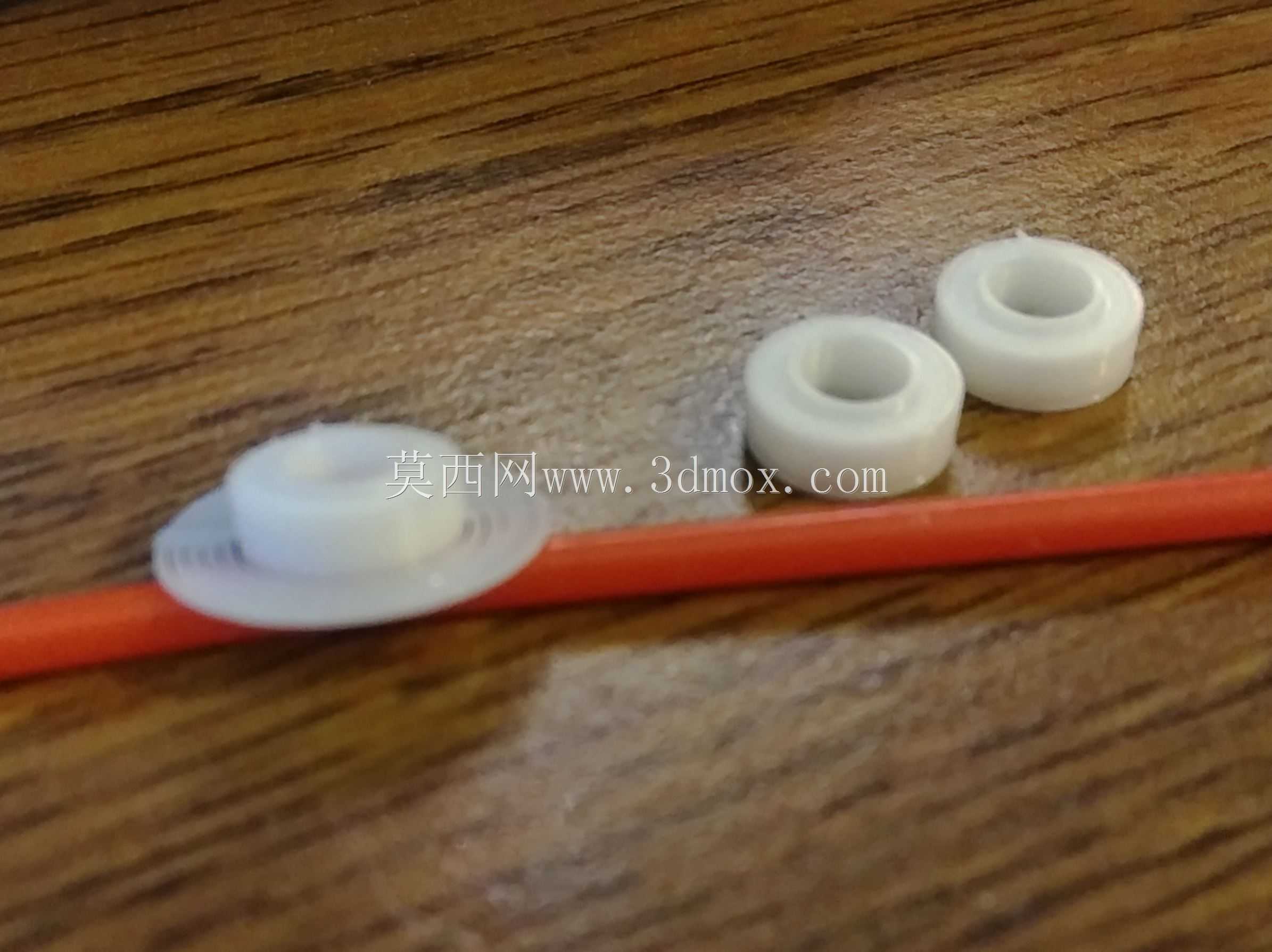

　　在3D打印制作这类零件的时候，需要采用较小的层厚来保证内孔和台肩端面的尺寸精度，填充密度设置到100%来保证零件的结构强度和绝缘性能，打印速度适当降低来减少层间缺陷，避免出现孔隙导致绝缘性能下降，在常见的桌面级FDM3D打印机上就可以完成制作，单批次小批量制作的周期很短，能够快速满足维修或者小批量装配的需求。这类垫圈除了用在电气绝缘场景，也可以用在需要非金属隔离的机械装配位置，比如不同金属材质的零件连接位置，用来隔绝两种金属避免出现电化学腐蚀，或者在需要减震缓冲的轻载连接位置，依靠非金属材质的特性吸收小幅振动，减少连接松动的概率。

　　设计这类小零件的时候，最容易忽略的是台肩与主体部分的过渡圆角，如果过渡位置采用直角连接，在拧紧螺钉受力的时候很容易在应力集中的位置出现开裂，所以需要在台肩和垫圈主体的衔接位置设置很小的过渡圆角，分散应力，提升零件的整体强度。同时内孔的边缘需要做轻微的倒角，去除打印或者加工产生的毛刺，避免螺钉穿入的时候被毛刺刮伤螺纹，也能让装配过程更顺畅。垫圈的两个端面都需要保证足够的平面度，这样装配的时候才能和安装面完全贴合，不会出现倾斜导致的受力不均，也能保证绝缘密封的效果，避免灰尘或者水汽从贴合缝隙进入安装位置。在实际选型使用的时候，需要根据实际的装配空间确认台肩的外径和高度，避免和周边的其他零件出现干涉，尤其是在空间紧凑的电子设备内部，周边往往布置有其他元器件或者走线，垫圈的尺寸不能超出预留的安装区域，否则会挤压周边零件导致装配失败。
