带十字锁紧结构的井盖三维设计

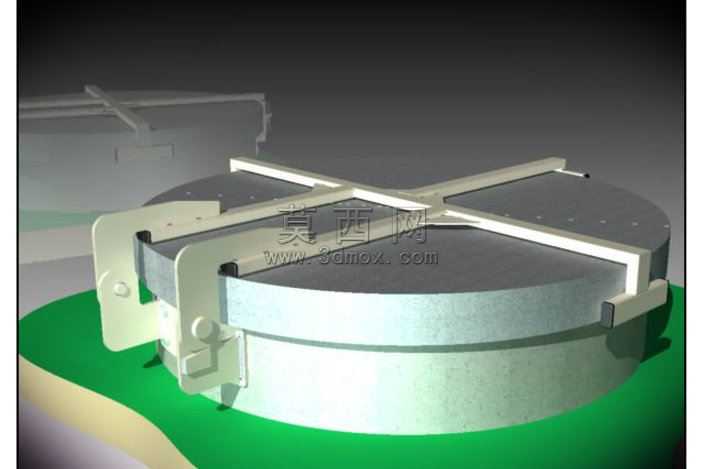

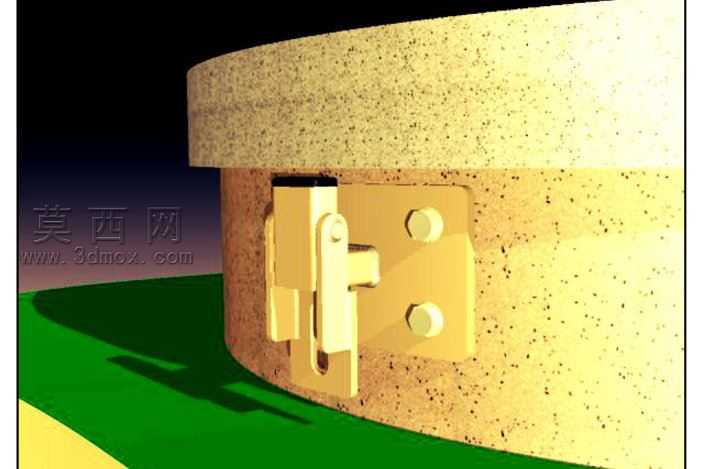

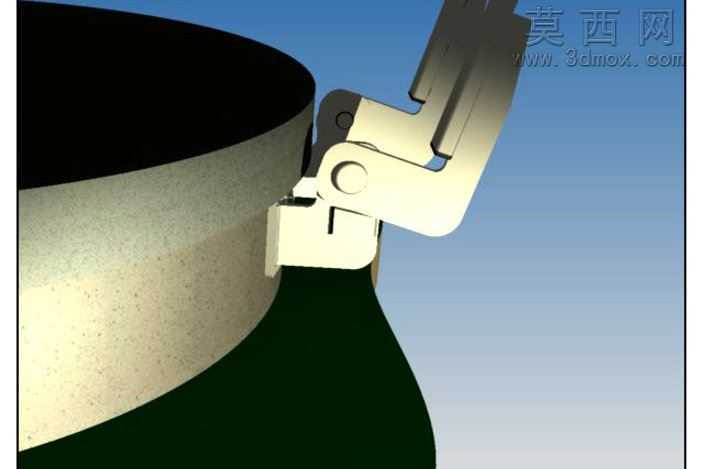

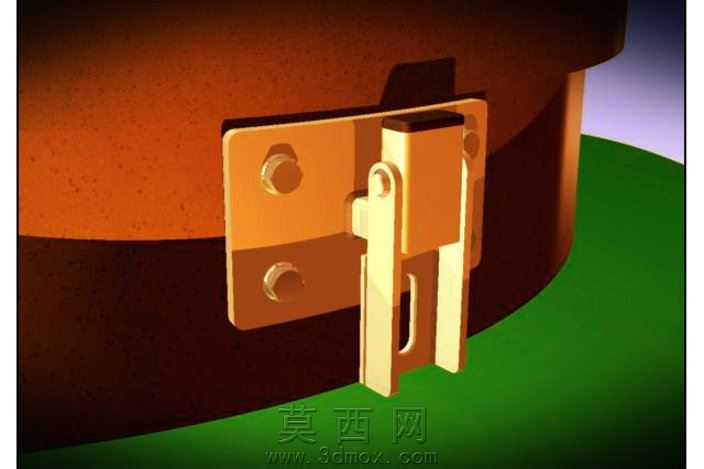

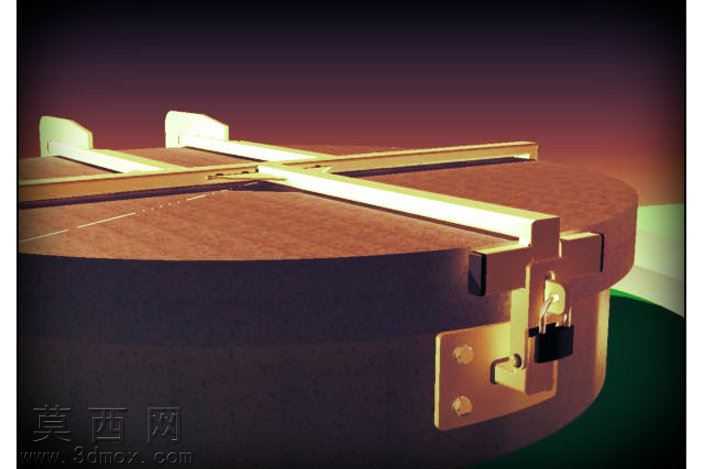

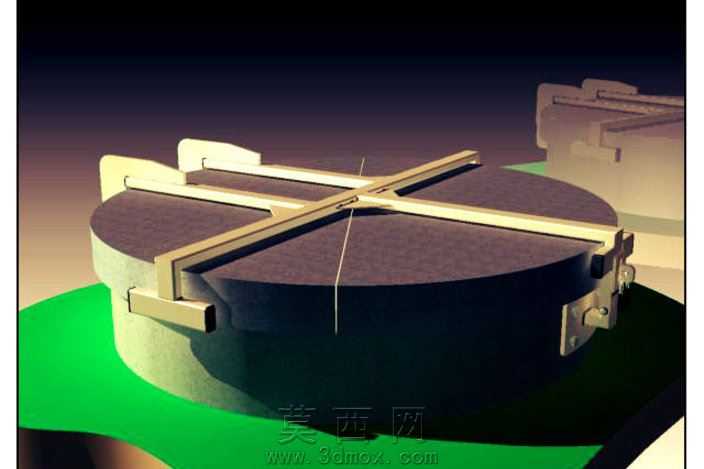

本作品为带十字交叉锁紧结构的井盖三维设计，建模阶段采用Autodesk Inventor完成全参数化特征构建，首先以圆形井盖基体为基础特征，通过拉伸凸台命令生成井盖主体的圆盘结构，针对井盖边缘的密封配合面，采用旋转切除与倒角组合命令加工出适配井圈的阶梯限位结构，保证井盖与井座安装后的贴合密封性。针对核心的十字锁紧机构，先绘制十字交叉的横梁骨架草图，通过拉伸生成横梁主体，再对横梁端部的锁止卡扣结构进行单独特征细化，采用扫描、切除命令构建卡扣与井圈边缘的锁合卡位结构，每个锁止位都预留了合理的装配间隙，保证实际使用中锁止动作顺畅无卡滞。渲染阶段采用KeyCreator完成材质与场景搭建，井盖主体部分采用球墨铸铁材质参数，调整金属粗糙度、漫反射参数还原铸铁件的哑光磨砂质感，十字锁紧横梁采用黄铜合金材质，调高金属反射率与高光参数，突出锁紧构件的金属光泽与结构辨识度，井座部分采用混凝土材质参数，搭配低饱和度的绿色地面场景衬托主体结构，通过三点布光方案打亮模型的结构轮廓，清晰展现十字锁紧结构的交叉布局与锁止细节。结构设计上，十字交叉的锁紧横梁从井盖中心向四个方向延伸，端部的卡扣结构可同时卡入井圈的四个对应卡位，相比传统单锁点井盖，四向锁止结构可大幅提升井盖的防盗性能与抗倾覆能力，避免车辆碾压时井盖出现移位、翻转的安全隐患，井盖表面预留了防滑纹理的设计余量，可根据实际使用场景调整纹理密度与深度。设计思路围绕市政井盖的安全使用需求展开，重点优化锁紧结构的受力分布，十字横梁的截面采用工字型设计，在保证结构强度的同时降低整体构件重量，减少生产环节的材料消耗，所有装配结构都遵循通用五金配件的尺寸公差规范，可适配常规直径1025毫米的市政井圈安装需求，模型同时导出STEP、IGES等通用格式，可直接导入各类三维软件进行结构校核、工程图生成或者仿真分析，为市政井盖的结构优化、产品迭代提供可参考的三维数字模型。
