创意多联式桌面排插外观结构设计

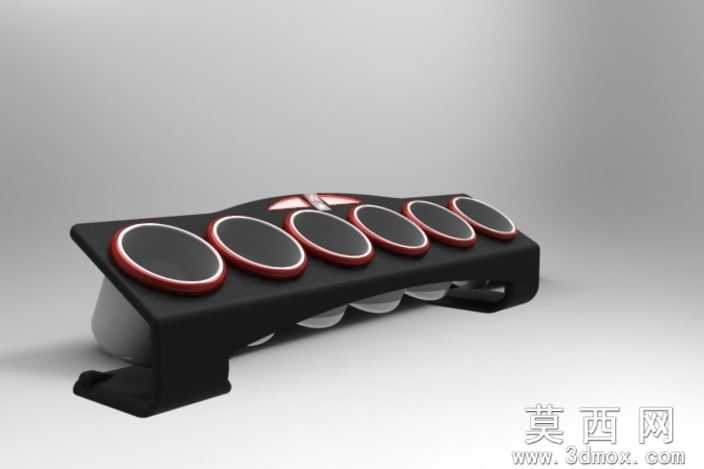

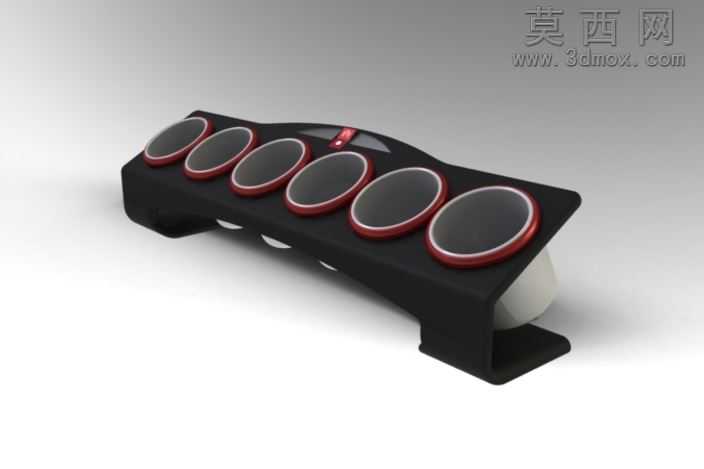

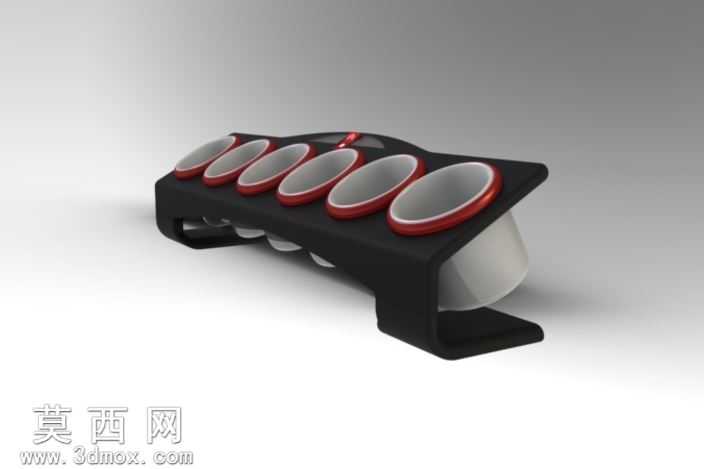

本作品为创意多联式桌面排插的三维设计方案，建模阶段采用主流三维工程软件完成全参数化构建，首先通过草绘绘制排插整体的流线型基底轮廓，对底座的承托结构、侧边的防滑卡扣、底部的走线让位结构进行分步拉伸与切除特征操作，确保每一处结构尺寸符合家用低压电器的安全规范要求。针对排插表面的六个独立插孔单元，采用阵列结合单独特征编辑的方式完成建模，每个插孔单元外圈设置凸起的环形装饰边，同时在插孔区域预留符合国标插孔尺寸的安装位，兼顾外观辨识度与功能实用性。渲染阶段采用哑光黑硬质塑料材质作为排插底座的主材质，调整材质的粗糙度参数模拟磨砂塑料的细腻触感，插孔单元外圈采用亮面红圈搭配银灰色金属质感包边，通过材质的明暗对比突出产品的层次感，场景内添加柔和的漫反射光源，搭配浅灰色渐变背景，多角度呈现排插的立体形态，同时渲染出底座下方的隐藏式理线结构、侧边的挂装卡扣等细节，清晰展示产品的实用结构设计。设计思路上打破传统排插方正呆板的造型，采用流畅的弧形顶面设计，让六个插孔单元沿弧形顶面均匀排布，既避免相邻插头互相干扰的使用痛点，又通过错落的排布提升产品的视觉美感，底座采用前低后高的倾斜角度，让用户插拔插头时更符合手部操作的人机工程学角度，底部设置的防滑脚垫结构可提升放置时的稳定性，侧边的挂装孔位支持桌面边缘挂载或者墙面挂装使用，拓展产品的使用场景。建模过程中对所有装配间隙进行合理预留，确保后续开模生产时各部件的装配公差符合注塑生产要求，插孔单元的内部结构预留了铜片安装位、安全门组件的安装空间，在追求外观创意的同时完全满足插座产品的安全使用要求，整体模型结构完整，曲面过渡顺滑，无破面、重叠面等建模问题，可直接用于外观评审、结构验证以及后续的生产开模参考。
