透明外壳XL6009升压转换模块结构设计

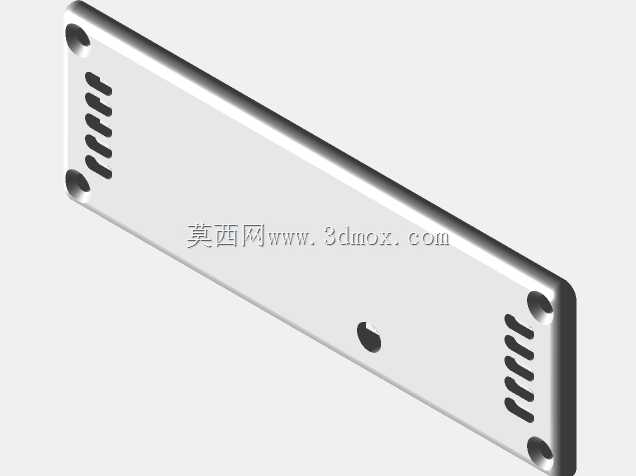

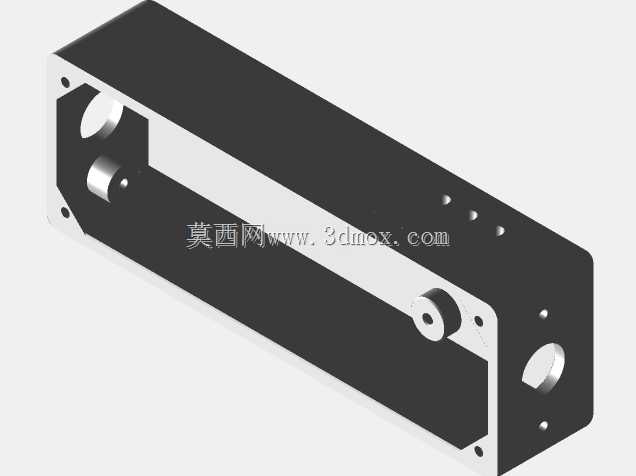

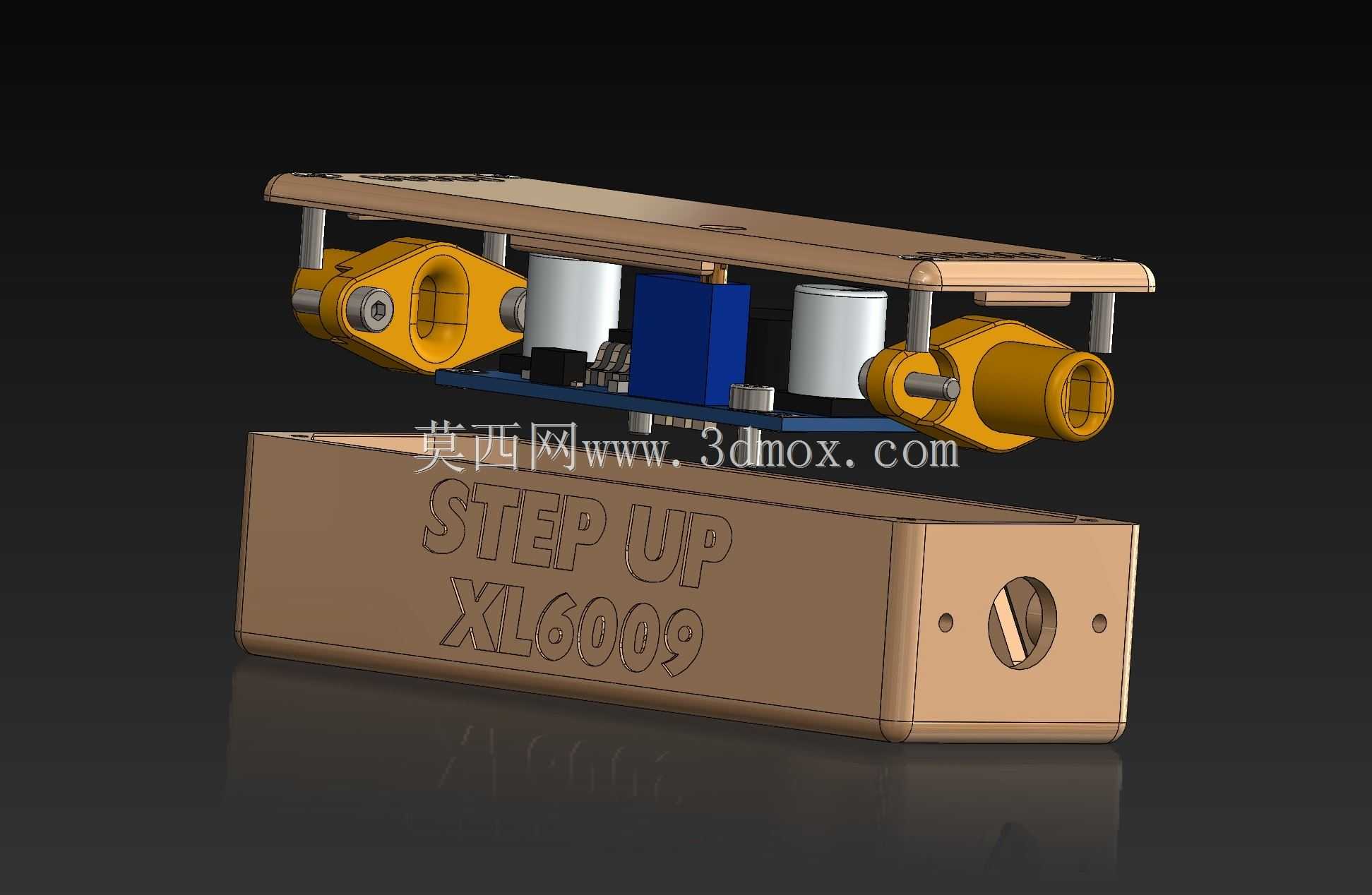

　　在便携电子设备改装、小型户外供电系统搭建、低压电源升级改造的场景中，XL6009升压转换模块是极为常用的DC-DC电压变换器件，常规市售模块多为裸露PCB板形态，在实际装机使用中容易出现引脚误碰短路、积灰受潮导致电路故障、外力拉扯造成元件脱焊的问题，这款带透明防护外壳的升压转换结构，正是针对裸板使用的各类痛点完成的结构优化设计。从结构设计思路来看，外壳采用上下扣合的装配逻辑，四角预留螺丝柱位，通过四颗微型自攻螺丝完成上下壳体的锁紧固定，无需额外设计卡扣结构，既降低了注塑成型的模具复杂度，也能保证反复拆装后的结构紧固度，不会因为多次开合检修出现壳体松脱的情况。

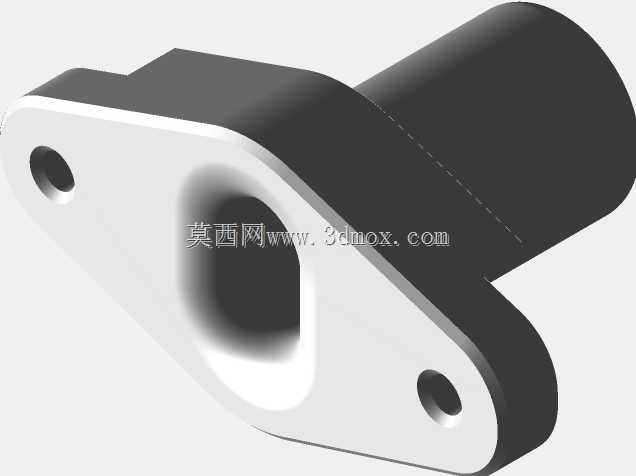

　　壳体选用半透明PC材质，一方面可以在不拆开外壳的情况下直观观察内部板载元件的工作状态，比如电容是否鼓包、接线端子是否松动，另一方面PC材质本身的绝缘性能优异，抗冲击强度足够，日常装机过程中的轻微磕碰不会造成壳体开裂，也能避免外部金属构件误触电路板造成的电源短路故障。在接口适配的设计上，壳体两端对应模块的输入输出接口位置做了精准的开孔避让，一端预留DC直流电源公头的出线空间，配套的红黑电源输出线直接从壳体端侧引出，线径位置做了限位卡槽，避免拉扯线材时将受力直接传导到电路板的焊盘位置，防止长期使用后出现焊盘脱落、线材脱焊的问题；另一端对应模块的调压电位器位置预留了微调开孔，不需要拆开外壳就可以用小螺丝刀调整输出电压参数，兼顾了防护性和调试便捷性。

　　从安装边界尺寸来看，整个壳体的长宽高尺寸完全贴合XL6009模块的PCB板轮廓，内部预留的空间刚好容纳板载的电解电容、功率电感、整流二极管等元件，没有多余的冗余空间，整体体积控制在便携设备的安装容忍范围内，可以直接嵌入到小型移动电源、车载电压转换装置、太阳能低压供电模组的内部腔体中，不需要额外调整原有设备的内部安装位。壳体内部做了对应PCB板的定位卡槽，装配时电路板可以直接卡入卡槽定位，不需要额外打胶固定，避免胶水残留影响元件散热，同时卡槽的限位作用可以防止设备在震动环境下使用时电路板出现移位，导致接口对位偏差。在实际应用中，这款带壳的升压模块可以直接将3.7V锂电池电压升压到5V、9V、12V等常用直流电压等级，给小型路由器、开发板、便携显示屏、LED照明模组等设备供电，透明外壳的设计也方便在多模组集成的供电系统中快速识别模块类型，排查线路故障时不需要逐个拆开外壳确认模块功能。结构设计过程中充分考虑了散热需求，壳体上下对应功率电感和整流芯片的位置没有做全封闭结构，预留了细微的空气对流缝隙，模块长时间满负载工作时产生的热量可以通过缝隙自然散出，不会因为全封闭结构造成内部积热，导致芯片过热保护、输出电压不稳的问题。

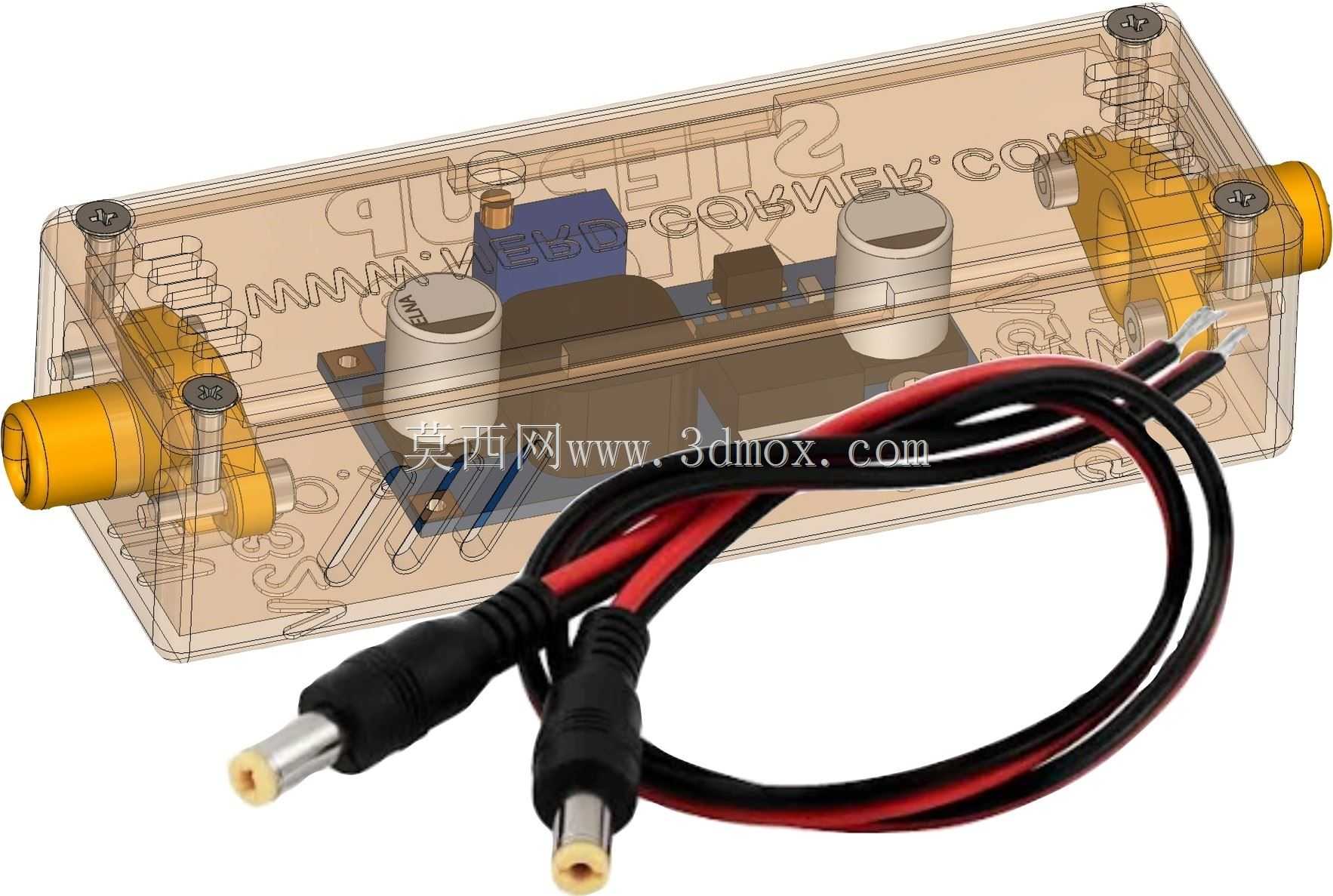

　　出线端的线材选用带DC公头的标准红黑电源线，线芯截面积满足2A以内持续电流的载流要求，接头位置做了注塑应力释放结构，反复弯折线材也不会出现线芯断裂的情况，适配市面上通用的DC电源母座接口，不需要额外改装接线就可以直接对接常见的用电设备。整个结构没有多余的装饰性设计，所有的结构特征都围绕实际使用中的防护、安装、调试、散热需求展开，没有为了外观牺牲功能性，对于需要批量组装小型供电设备的从业者来说，这种标准化的外壳结构可以大幅减少装配工时，不需要为每个裸板模块单独做绝缘包裹处理，直接扣合锁紧就可以完成模块的防护处理，提升装配效率的同时也降低了后期使用的故障概率。
