MC4光伏连接器负极端子金属接触件

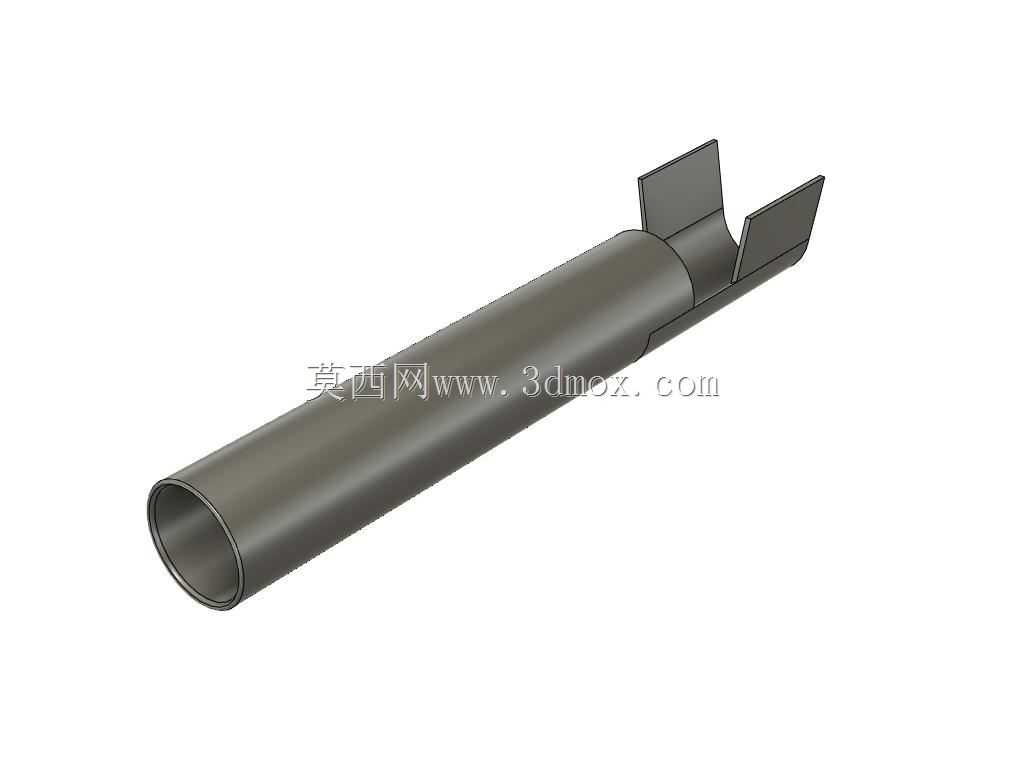

　　该零件为MC4光伏连接器配套的负极接触引脚，是光伏组件串并联回路中实现电路导通的核心导电零件，主要应用在分布式光伏电站、集中式地面光伏电站、户用光伏系统的组件连接环节，也可适配光伏汇流箱、逆变器端的MC4接口配套使用，承担直流电能传输过程中的接触导通功能，直接影响光伏系统的连接可靠性与载流稳定性。从功能特性来看，该零件采用多触点接触结构设计，圆筒段作为插合接触区域，内壁设置多道弹性接触筋，与MC4公端插针插合后可形成多点环形接触，有效降低接触电阻，减少大电流工况下的温升，避免长期运行出现接触过热氧化的问题；尾部的翼状结构为压接定位与止退结构，压接光伏线缆时可与线缆绝缘层、线芯形成双重固定，既保证线芯压接后的拉脱力满足行业标准要求，也能防止线缆受外力拉扯时出现线芯松动、接触不良的故障。

　　设计过程中优先考虑了户外长期运行的适配性，整体采用冲压成型工艺加工，原材料选用高导电率的铜合金基材，表面做镀锡处理，兼顾导电性能与防氧化、抗腐蚀能力，可适应户外高温、高湿、盐雾、紫外线照射等复杂工况，保证25年以上的使用寿命。外形尺寸方面，圆筒段的外径与内径严格匹配MC4连接器的绝缘内孔公差，插合长度符合MC4连接器的标准插合深度要求，保证插合后到位锁定，不会出现松脱；尾部压接区分线芯压接段与绝缘层压接段，分别适配对应线径的光伏专用线缆，翼状止退片的外轮廓尺寸与连接器绝缘壳的内部卡槽完全匹配，装入绝缘壳后可实现轴向定位，防止引脚在绝缘壳内窜动。

　　安装边界上，该引脚需先完成与光伏线缆的压接工序，压接时需使用MC4专用压接钳，保证压接后的六角形压痕尺寸符合规范，压接完成后将引脚从绝缘壳体的尾部推入，直到翼状止退片卡入壳体内部的卡槽，听到卡合声响后即完成引脚装配，后续可与对应公端连接器进行插合锁定，插合后需保证锁定卡扣完全卡入位，满足IP67的防护等级要求。在实际工程应用中，这类引脚的接触可靠性直接决定光伏组串的发电效率，若接触电阻过大，会导致组串功率损耗增加，严重时甚至会引发直流拉弧，造成火灾隐患，因此设计时对接触筋的弹性变形量做了精准计算，保证在多次插拔后仍能保持稳定的接触压力，插拔寿命满足行业标准要求；同时压接段的尺寸设计兼顾了不同线径线缆的适配性，可覆盖常规光伏系统使用的2.5平方、4平方、6平方光伏线缆压接需求，减少现场施工的物料选型难度。

　　从结构细节来看，圆筒端部做了导角处理，方便插合时顺利导入公端插针，避免插合过程中刮伤公端镀层；翼状止退片上设置的定位缺口，可与绝缘壳内的定位筋配合，防止引脚在壳体内发生转动，保证插合时的触点对位准确；整体冲压成型的工艺路线，适合大批量规模化生产，零件的一致性好，加工成本可控，能够满足光伏行业大规模装机的物料供应需求。在三维建模过程中，需重点关注接触筋的成型尺寸、压接段的壁厚变化、止退翼的角度公差，这些尺寸直接影响零件的装配适配性与电气性能，建模时需充分考虑冲压工艺的成型极限，避免出现过小的圆角或者壁厚突变，防止冲压加工时出现开裂、回弹超差的问题；同时需预留表面镀层的厚度余量，保证镀层加工后零件的最终尺寸仍在装配公差范围内。
