3D打印3-8针杜邦跳线连接器结构

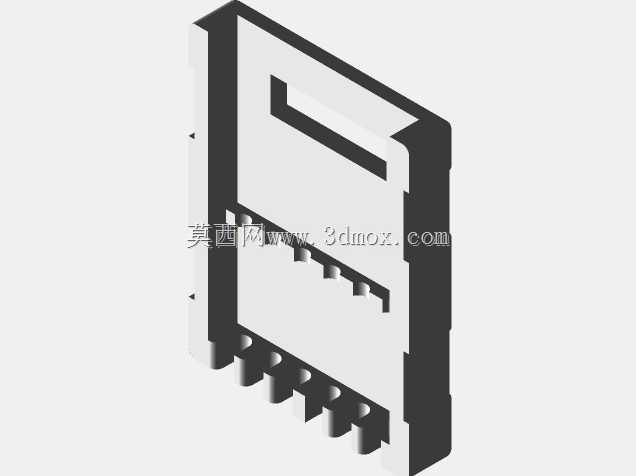

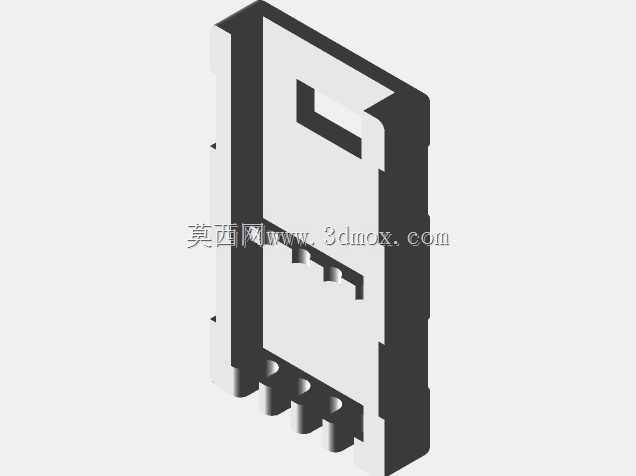

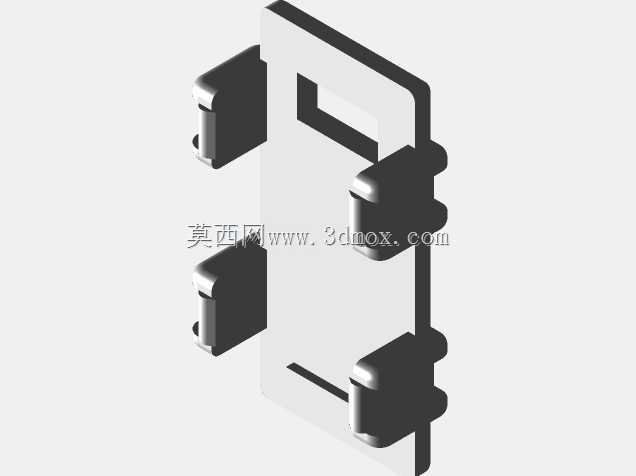

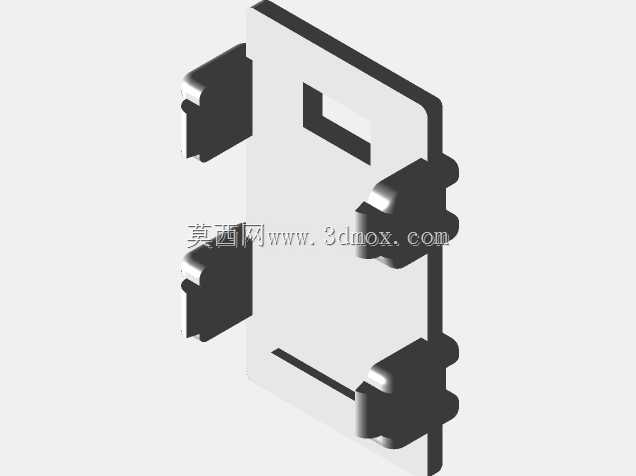

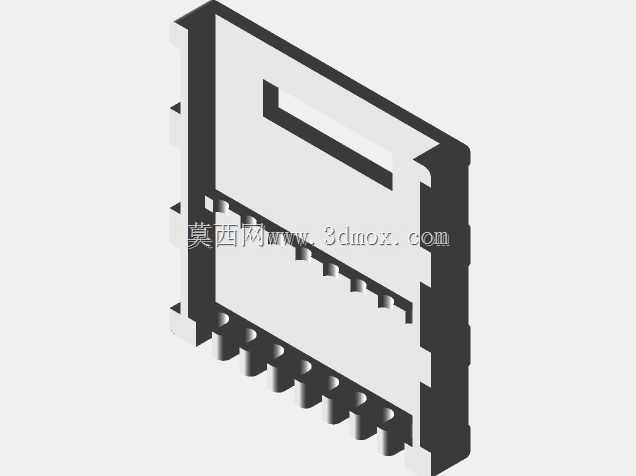

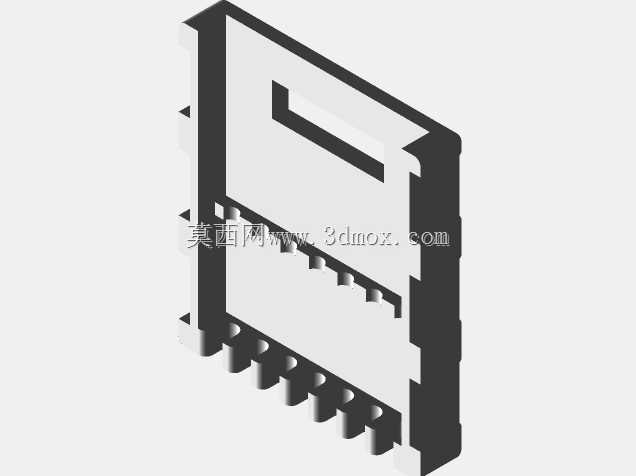

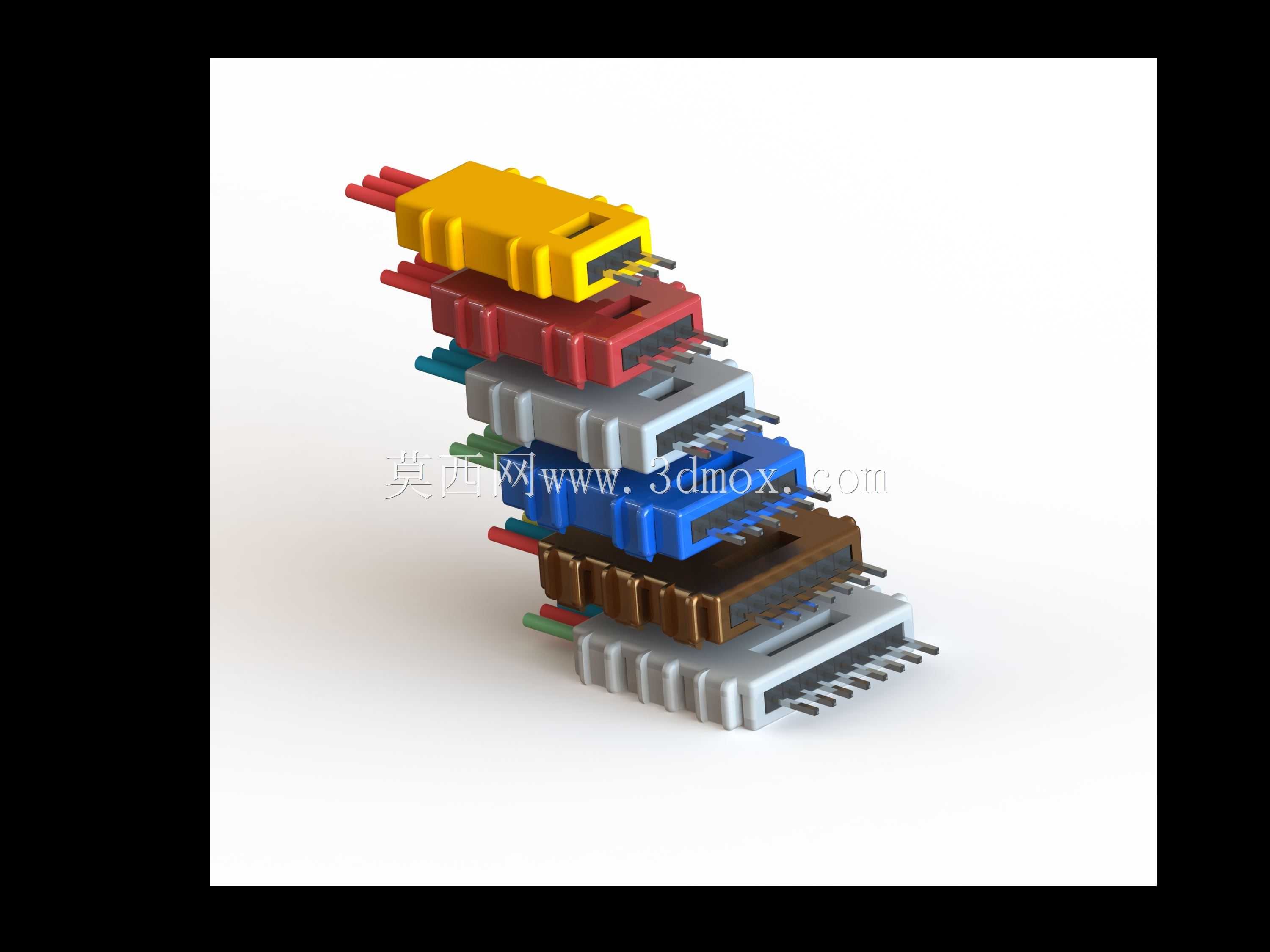

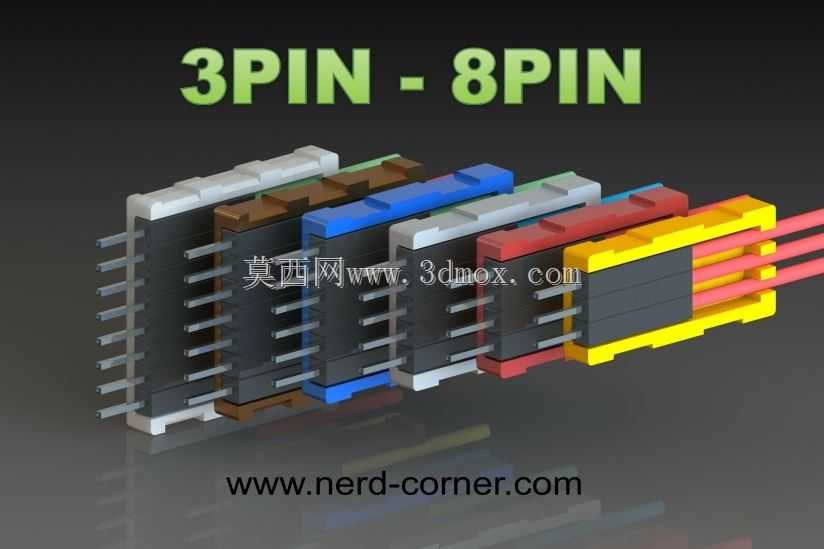

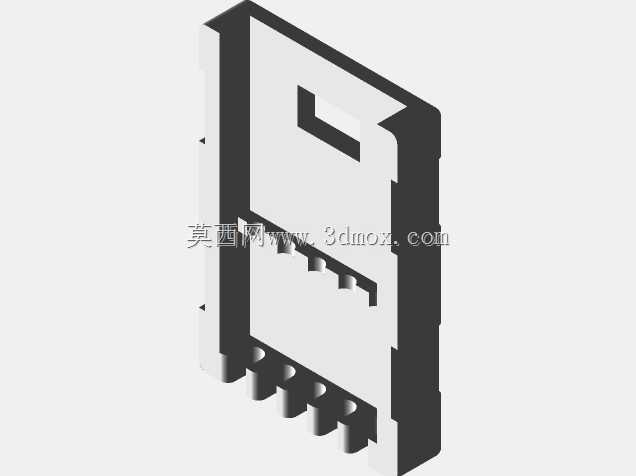

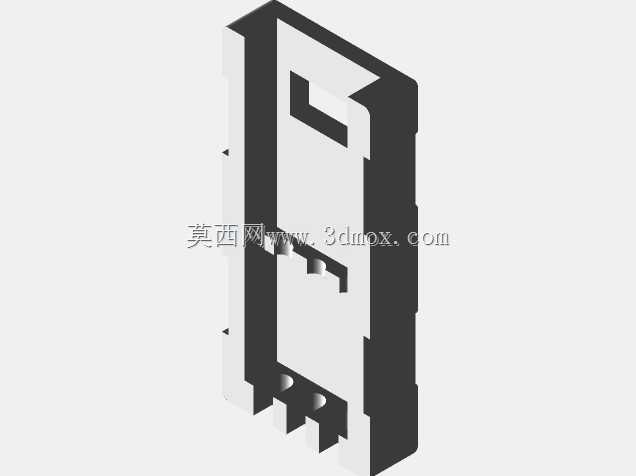

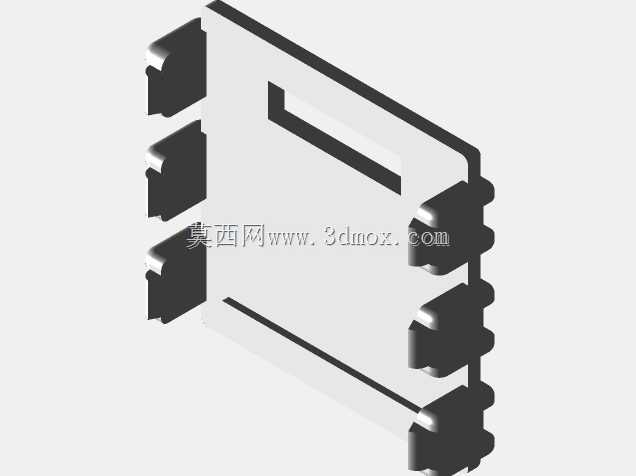

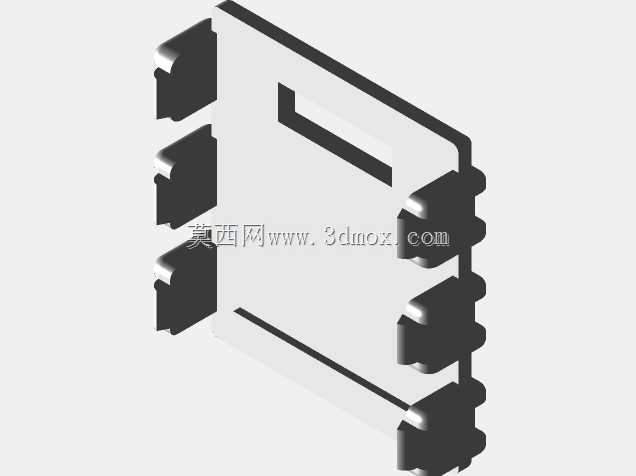

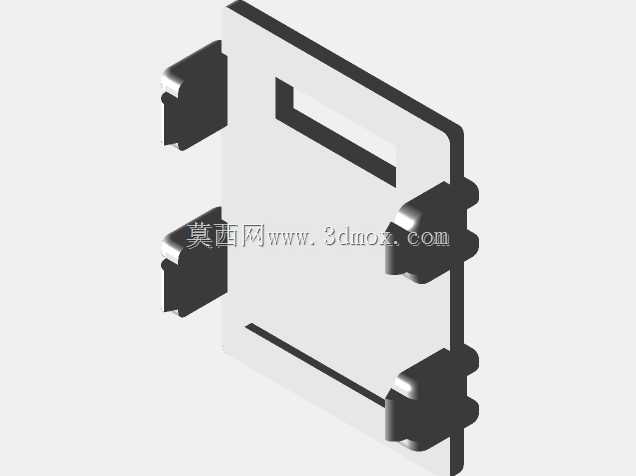

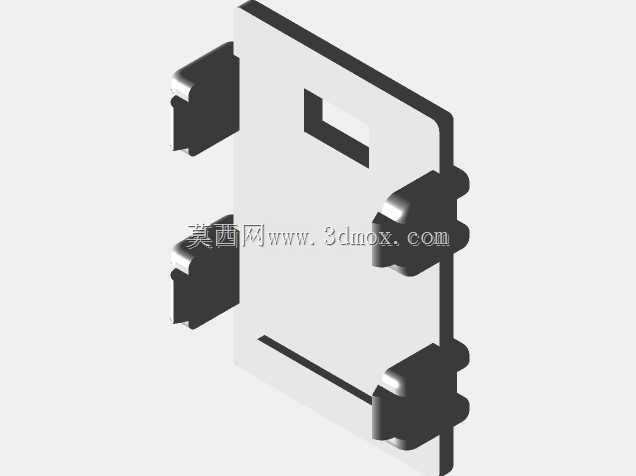

　　从实际使用场景来看，这类连接器主要应用在面包板电路搭建、单片机开发板外接模块、传感器信号转接、小型电子设备内部线束整理等场景，相比单针杜邦头零散插接的方式，多针集成的连接器可以将同组信号的插针整合为一个整体，避免单针插错、松动脱落的问题，同时能让线束排布更规整，减少调试过程中线序混乱带来的查线工作量。设计层面，这套连接器完全匹配标准杜邦针的尺寸公差，内部的针脚卡槽做了限位结构，当杜邦母座压接好导线后卡入外壳，卡槽会卡住母座的倒刺结构，防止拉扯导线时母座从外壳中脱出；外壳外侧做了防滑凸棱纹理，插拔时手指接触的摩擦力足够，不需要借助工具就能完成插拔操作，在频繁调整接线的原型开发场景中，能有效提升接线效率。在电子原型开发、小批量电路调试、DIY电子制作场景中，杜邦跳线是最常用的连接载体，而配套的杜邦连接器外壳，直接决定了跳线的插拔手感、对位精度与多针连接的稳定性。这套3-8针规格的杜邦跳线连接器，针对日常电路调试中多针信号并行传输的需求设计，覆盖3针到8针的常用针数规格，适配标准2.54mm间距杜邦公针与母座，可直接用于跳线的端接固定，替代市售成品连接器外壳，满足定制化接线的快速制作需求。不同针数的连接器外壳采用了差异化的颜色区分，3针到8针分别对应黄、红、灰、蓝、棕、浅灰等不同配色，实际使用时可以按照电源、信号、地等不同功能定义分配颜色，接线时通过颜色就能快速识别线组功能，减少接错线的概率。外形尺寸上，单针位的宽度严格按照2.54mm标准间距设计，3针款总宽度为7.62mm，8针款总宽度为20.32mm，外壳厚度为5.2mm，插拔端的导向做了15度的倒角处理，对接公针时可以自动导正位置，不会因为轻微的对位偏差导致插针弯折。

　　安装边界方面，连接器外壳的出线端做了圆弧过渡，导线弯折时不会被外壳边缘割伤绝缘层，相邻两个连接器对插时，外壳之间的预留间隙为0.3mm，不会出现多组连接器并排插接时互相干涉的问题，不管是插在面包板上还是开发板的排针上，都能紧密排布不浪费针位。从结构设计的细节来看，外壳内部的卡槽深度为3.8mm，刚好能容纳压接好导线的杜邦母座，母座卡入后端面与外壳端面齐平，对接公针时插针的接触长度达到2.5mm，满足低压信号传输的接触可靠性要求，不会因为接触长度不足导致信号断续。外壳的壁厚设计为1.2mm，采用3D打印制作时，不管是PLA还是PETG材料，都能保证足够的结构强度，插拔过程中不会出现外壳开裂、卡槽断裂的问题，同时壁厚控制在合理范围，不会因为壁厚过大导致整体尺寸超差，无法和标准杜邦配件适配。针对3D打印的工艺特点，这套连接器的所有边角都做了R0.5的圆角处理，没有尖锐的直角结构，打印时不需要添加支撑，层厚设置为0.2mm就能获得光滑的表面，打印完成后不需要额外的后处理就能直接使用。

　　在实际的电路调试工作中，很多时候需要定制特定针数的杜邦跳线，市售的成品跳线往往针数固定，遇到非标准针数的信号组时，只能用多个单针杜邦头拼接，不仅插接麻烦，使用过程中也容易出现个别针松动的问题，这套可3D打印的连接器外壳，可以根据实际需要的针数选择对应模型打印，快速制作出定制针数的杜邦连接器，不管是3针的传感器信号接线，还是8针的并行数据传输接线，都能找到对应的规格。另外，多色的设计也方便线束的整理，比如电源类接线用红色外壳，接地类用棕色外壳，信号类用蓝色外壳，复杂电路中查线时不需要逐根核对线序，通过外壳颜色就能快速判断线组功能，大幅提升调试效率。

　　连接器的插拔力设计在合理区间，单针的插拔力约为3N，多针连接器整体插拔力随针数线性增加，既不会因为插拔力过松导致接触不良，也不会因为插拔力过大导致排针被拔弯，适合手工操作的使用场景。外壳的表面凸棱高度为0.3mm，间距1.5mm，手指捏住时的防滑效果足够，即使手上有少量焊锡膏或者汗水，也能稳定捏住完成插拔操作。出线端的开口尺寸为3.2mm*2.1mm，刚好能容纳24AWG到22AWG的导线穿过，适配常用的杜邦跳线线径，不会因为开口过大导致导线在外壳内部晃动，也不会因为开口过小导致导线穿入困难。
