48mm规格小车橡胶行走轮结构设计

　　这款48mm直径的橡胶行走轮，主要面向小型智能移动载具、桌面级输送小车、教学实验移动平台、小型巡检设备的行走端配套需求，在民用小型玩具载具、轻型物料周转小推车的改造场景中也有较高适配性。从实际使用场景出发，这类小直径轮组不需要承担大吨位载荷，核心需求集中在运行静音性、地面贴合度、转动顺畅度以及安装适配性上，设计过程中需要平衡橡胶胎体的形变缓冲能力与轮毂的结构支撑强度，避免小尺寸轮组在遇到微小地面凸起时出现卡滞、跳轮的问题。

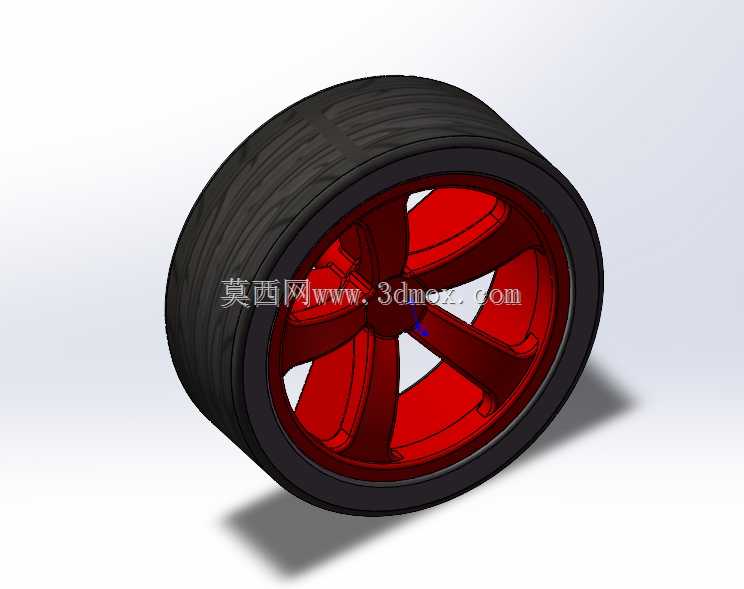

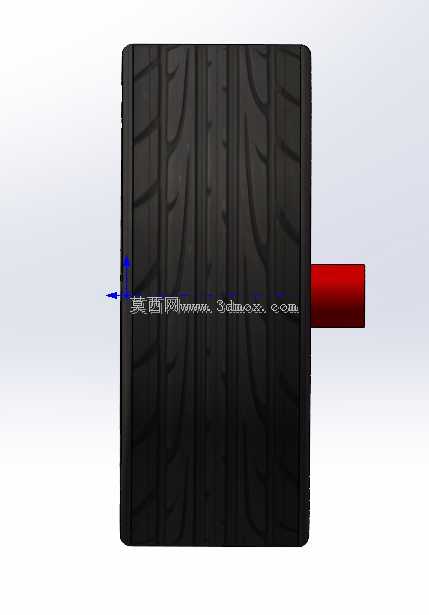

　　轮组整体外径控制在48mm，这个尺寸的选型是经过多场景适配验证的：对于桌面级移动实验平台来说，48mm的轮径既不会因为直径过小导致越障能力不足，也不会因为直径过大占用过多车体内部安装空间，轮组宽度匹配常规小型轮组的安装间距，胎面宽度设计为14mm，足够提供稳定的接地面积，在平整的环氧地坪、木质桌面、PVC地板上运行时，单位面积压强控制在橡胶材料的合理承压范围内，不会出现胎体过度形变导致的滚动阻力陡增问题。胎体采用橡胶材质，表面做了细密的防滑纹理处理，纹理深度控制在0.3mm，既可以在光滑地面提供足够的静摩擦力，避免小车启停、转向时出现打滑，也不会因为纹理过深导致运行过程中产生额外的振动噪音，在室内场景使用时，滚动噪音可以控制在40分贝以内，满足教学、办公场景的静音要求。

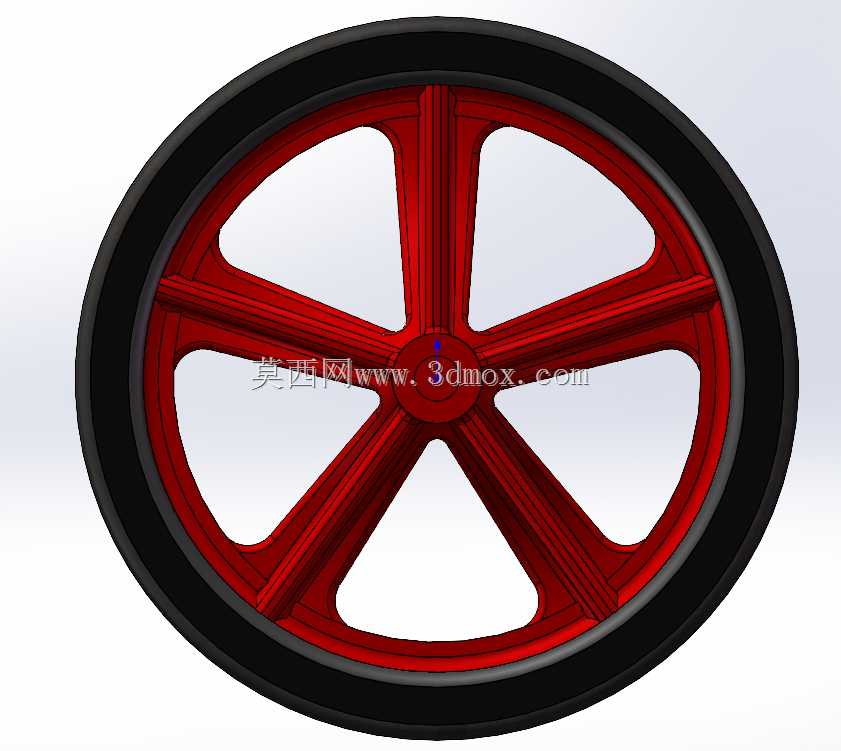

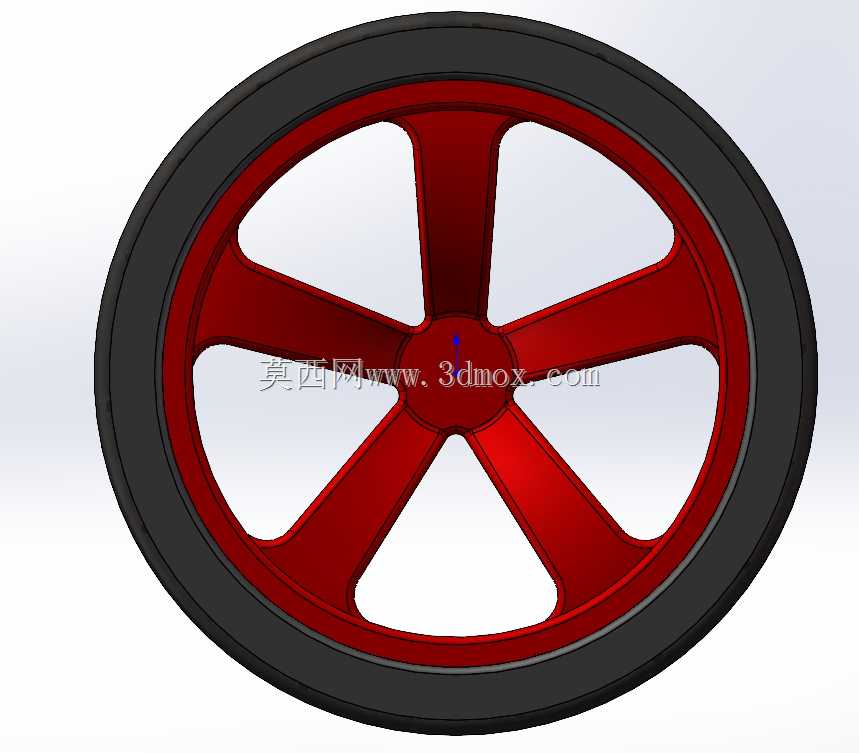

　　轮毂部分采用辐条式结构设计，五辐对称的结构布局在保证结构强度的同时，最大程度降低了轮组自身重量，单个轮组重量控制在15g以内，不会给小型载具的驱动电机带来额外的负载负担。轮毂与橡胶胎体的结合面做了环形卡槽结构，橡胶胎体硫化成型时直接与轮毂卡槽嵌合，避免轮组长期运行后胎体与轮毂发生相对滑动、脱开的问题，轮辋边缘做了1mm的凸起挡边，既可以限制橡胶胎体的轴向窜动，也能在轮组受到侧向冲击力时，避免胎体从轮毂上脱落。轮毂中心的安装孔位匹配常规3mm、4mm直径的驱动输出轴，孔内设计有D型切面，安装时可以直接与带D型切边的电机轴配合，不需要额外添加顶丝就能传递扭矩，同时也预留了顶丝安装位，适配不同安装习惯的设计需求，安装孔的同轴度公差控制在0.02mm以内，保证轮组高速转动时不会出现偏心晃动的问题。

　　设计过程中，针对小轮径容易卡滞杂物的问题，轮毂辐条之间的镂空间隙做了优化，间隙宽度控制在5mm，既可以减轻重量，也能避免运行过程中卷入细线、毛发等杂物缠绕轮轴，同时镂空结构也方便使用者观察轮轴的安装状态，日常维护时不需要拆卸轮组就能清理附着的杂物。橡胶胎体的邵氏硬度控制在65A，这个硬度区间的橡胶既具备足够的支撑性，在承受额定载荷时形变量不超过1mm，保证运行的平稳性，也具备一定的缓冲能力，当小车经过1mm以内的地面接缝、微小凸起时，橡胶胎体可以吸收大部分冲击，不会将振动直接传递到车体上，保护车体内搭载的精密传感器、电子元件不受振动影响。

　　从安装边界来看，轮组的轴向总厚度控制在18mm，安装时轮组内侧与车体支架的预留间隙只需要2mm即可，不会与车体结构发生干涉，轮毂背面设计有3mm深度的轴套限位结构，安装时可以直接卡在支架的轴承位上，不需要额外添加轴套来限制轮组的轴向位置，简化了安装流程。轮组的额定承载能力为2kg，单台小型移动小车如果安装4个该款轮组，整体承载能力可以达到8kg，足够搭载常规的控制板、电池、传感器等组件，满足绝大多数小型移动载具的载荷需求。在转向场景下，橡胶胎面的弧形轮廓设计可以降低转向时的侧向阻力，小车原地转向时胎面不会出现过度拖拽的问题，既降低了转向电机的负载，也减少了胎面的磨损，延长轮组的使用寿命。
