12mm杜邦接口2PIN灯带焊接辅助连接器

　　在低压LED灯带的现场布线、小型电子装置的跳线焊接作业场景里，不少一线装配人员都遇到过这类问题：多色跳线与灯带焊盘对位时容易偏移，手持固定线材时焊锡容易流溢造成相邻焊盘短路，尤其是12mm宽度的常规2PIN低压灯带，焊盘间距窄，手工对位焊接的不良率一直居高不下，批量作业时还会拖慢整体装配节奏。这款针对12mm规格2PIN LED灯带设计的杜邦接口焊接辅助连接器，就是为解决这类实操痛点开发的工装类结构件，它不需要额外的夹持工具，就能在焊接过程中完成线材与灯带焊盘的精准定位，让焊锡作业的稳定性大幅提升。

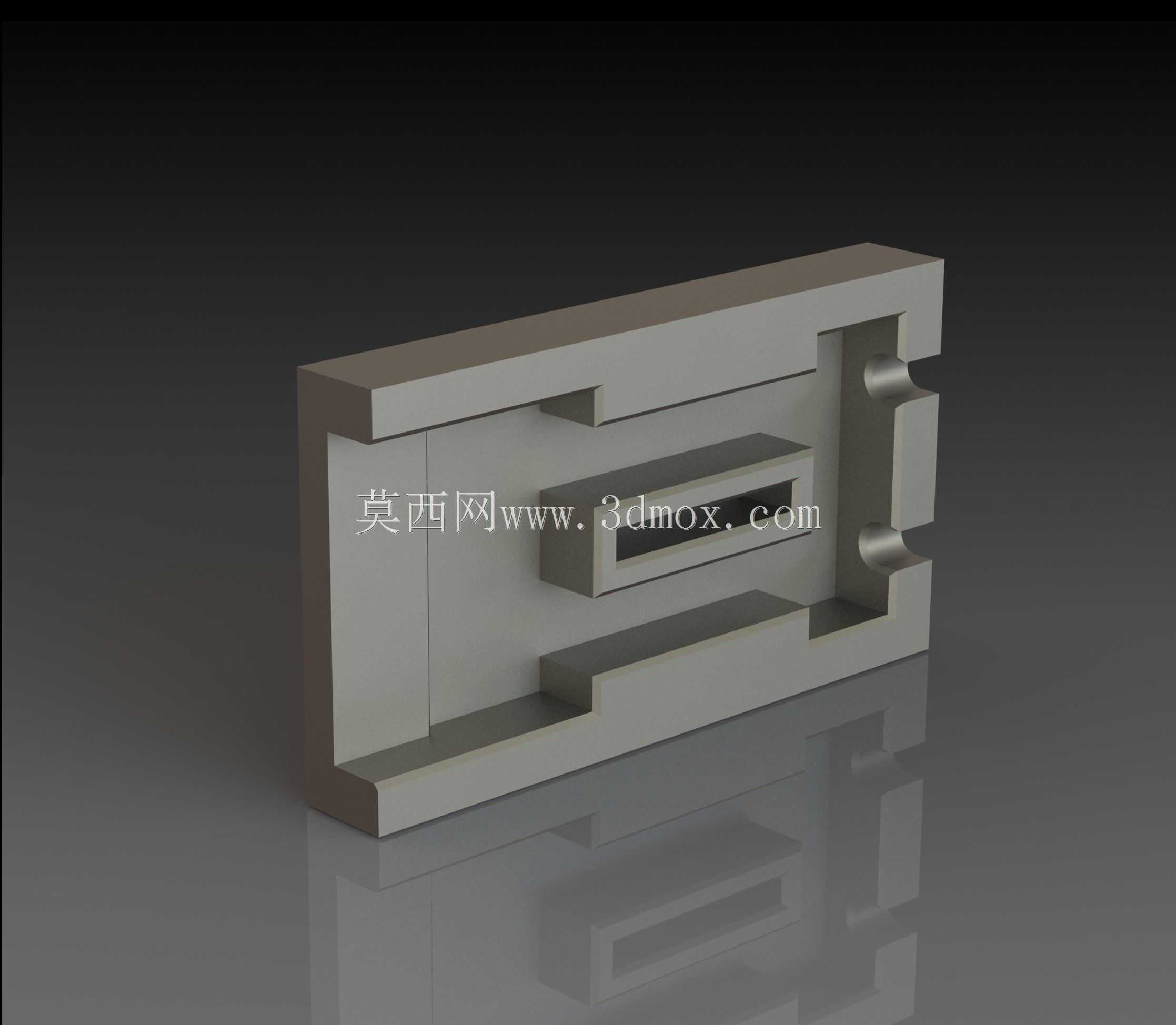

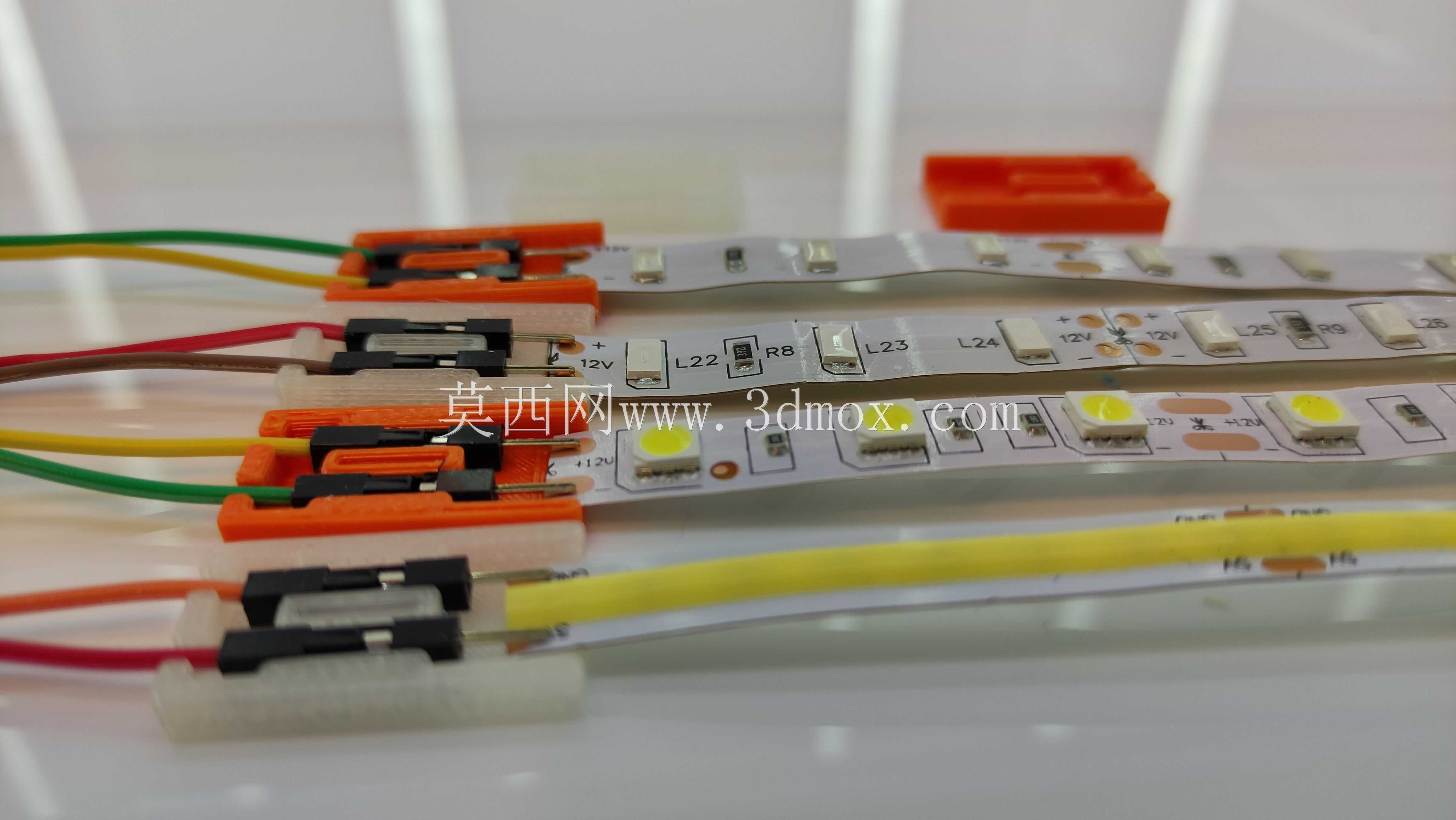

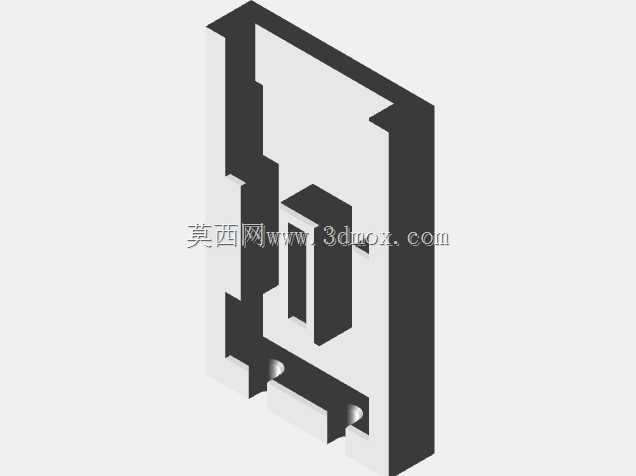

　　从结构功能上看，这款连接器采用分体式卡扣设计，主体基座的内槽宽度严格匹配12mm宽度灯带的外形尺寸，灯带插入基座后，横向与纵向的窜动间隙控制在0.2mm以内，刚好能让灯带表面的两个焊盘对准基座上预留的焊接触点位置，不会出现焊盘偏移错位的问题。上方的压线卡扣对应杜邦2PIN接口的针位定义，红黑等常规配色的杜邦跳线提前卡入卡扣的线槽后，线芯端部会精准抵在灯带对应的焊盘上，不需要操作人员手持线材对位，按压卡扣锁定后就能直接进行焊接作业，焊接过程中线材不会移位，焊锡冷却后松开卡扣就能完成连接，也不会出现焊锡粘连卡扣的问题。

　　设计思路上，这款结构件充分考虑了3D打印快速制作的适配性，整体壁厚控制在1.5mm，没有大跨度的悬空结构，打印时不需要添加额外支撑就能完成成型，普通FDM3D打印机使用常规PLA或者PETG耗材就能制作，打印完成后只需要简单去除毛边就能投入使用，不需要二次机加工。卡扣的锁紧位置采用了小角度的倒扣结构，锁紧力控制在合适区间，既能固定住线材和灯带，焊接完成后又能轻松拆卸，不会因为卡扣过紧刮伤灯带表面的阻焊层，也不会因为卡扣过松导致焊接过程中线材移位。线槽的尺寸匹配常规22AWG规格的杜邦跳线线径，线芯插入后不会出现过松晃荡或者过紧压伤线芯的问题，适配市面上绝大多数常规低压LED灯带配套的杜邦接线线材。

　　安装边界方面，这款连接器的整体外形长度为22mm，宽度与12mm灯带保持一致，高度为8mm，焊接完成后可以直接套上配套的绝缘保护外壳，不需要额外包裹绝缘胶带，整体安装后的突出尺寸很小，不会影响灯带在铝槽内的嵌入安装，也不会因为连接器尺寸过大导致灯带无法装入常规的灯带安装卡槽。连接器的触点位置预留了足够的焊锡容纳空间，焊接时多余的焊锡会流入预留的容锡槽内，不会溢出到相邻焊盘造成短路，也不会因为焊锡堆积过高导致保护外壳无法扣合。在实际使用场景中，不管是小型电子爱好者的手工制作，还是小批量LED灯带的装配作业，这款连接器都能有效降低焊接对位的难度，减少因为对位不准造成的灯带报废，同时缩短单条灯带的接线焊接时间，提升整体作业效率。针对不同线径的跳线，这款连接器的线槽还预留了0.1mm的适配余量，常规20-24AWG的线材都能正常卡入使用，不需要针对不同线径单独制作对应的卡扣结构，通用性更强。在长期使用过程中，这款连接器的卡扣结构经过多次开合测试，不会出现倒扣断裂或者锁紧力失效的问题，重复使用次数可以满足小批量作业的需求，就算出现结构损坏，也可以通过3D打印快速制作替换件，不需要专门开模采购，使用成本极低。
