大金BRC1E52A7A遥控器壁挂安装基板

　　在商用及家用中央空调的线控器安装场景中，墙面明装的适配性一直是现场施工容易出问题的环节，这款适配大金BRC1E52A7A型号线控器的安装基板，正是针对白色ABS材质墙面壁画式安装场景开发的结构固定件。日常施工里，很多业主不希望线控器直接突出墙面破坏整体装修风格，尤其是做了整墙ABS装饰面板的空间，常规的明装底盒要么需要在面板上开较大的孔洞，要么固定后边缘缝隙不均，后期容易积灰还影响美观，这款基板的设计就是为了解决这类安装痛点。

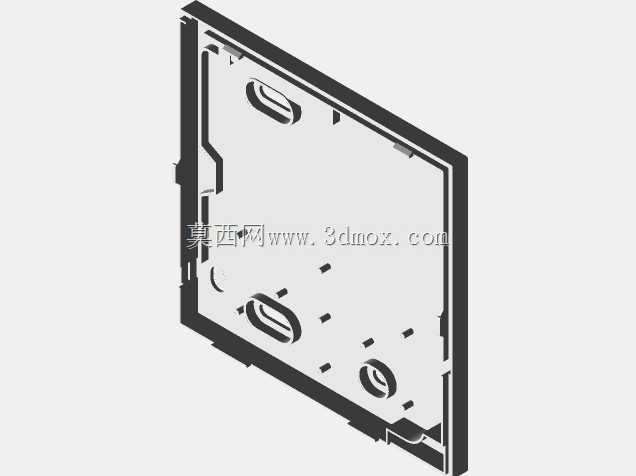

　　从结构设计逻辑来看，基板整体采用框式承载结构，外围的边框做了与线控器后盖完全匹配的止口设计，安装时线控器可以直接卡入边框内，不会出现左右晃动或者错位的情况，边框的厚度控制在刚好与ABS装饰面板齐平的尺寸，卡入后线控器的正面与装饰面几乎处于同一平面，不会出现突兀的凸起。基板上的固定点位做了针对性的避让设计，两个长圆形的过孔是对应墙面预埋底盒的安装螺丝位，长圆孔的设计可以抵消现场施工时底盒预埋的位置偏差，左右上下各有2mm的调节余量，不用因为底盒偏位就重新扩孔破坏墙面。

　　基板上分布的多个小凸台是线控器PCB板的支撑位，每个凸台的高度都经过精确计算，刚好顶住PCB板的背面非元器件区域，避免安装时螺丝拧得过紧压坏板上的贴片元件，同时也能防止线控器安装后出现按压塌陷的问题。下方的圆形避让位是对应线控器的接线端子区域，预留的空间足够容纳接线后的线束余量，不会出现线束被挤压导致绝缘皮破损的情况，侧边的卡扣位是与ABS装饰面板的连接结构，安装时基板可以先卡在装饰面板的预开孔位置，调整好水平度之后再打螺丝固定，比传统的先固定底盒再装面板的工序少了反复对位的步骤。

　　从安装边界来看，基板的外轮廓尺寸刚好匹配BRC1E52A7A线控器的后盖尺寸，预开孔只需要按照基板外轮廓小0.5mm开设，就能实现过盈卡接，不需要额外打胶固定，后期如果需要检修线控器，只需要撬开面板就能拆下，不会破坏装饰面。基板的边缘做了0.3mm的倒角处理，卡入ABS面板的时候不会刮伤面板的表层涂层，各个卡扣的拔模角度控制在1.5度，既保证卡接的牢固度，又不会因为卡扣过紧导致拆卸时断裂。在实际项目应用中，这类基板多用于精装修住宅、高端写字楼的中央空调线控器暗装场景，尤其是做了集成墙面装饰的空间，不需要额外配置专用的暗装底盒，直接配合装饰面板开孔就能完成安装，能大幅减少现场施工的调整时间，也能避免不同批次底盒尺寸公差带来的适配问题。设计时还考虑了不同墙面的安装情况，如果是没有预埋底盒的实心墙面，基板背面的平整区域可以直接贴双面胶辅助定位，再用自攻螺丝固定，不需要额外做找平处理，基板的材质厚度足够支撑线控器的整体重量，长期使用不会出现变形下垂的情况。
