树莓派4B型嵌入式安装防护机箱结构

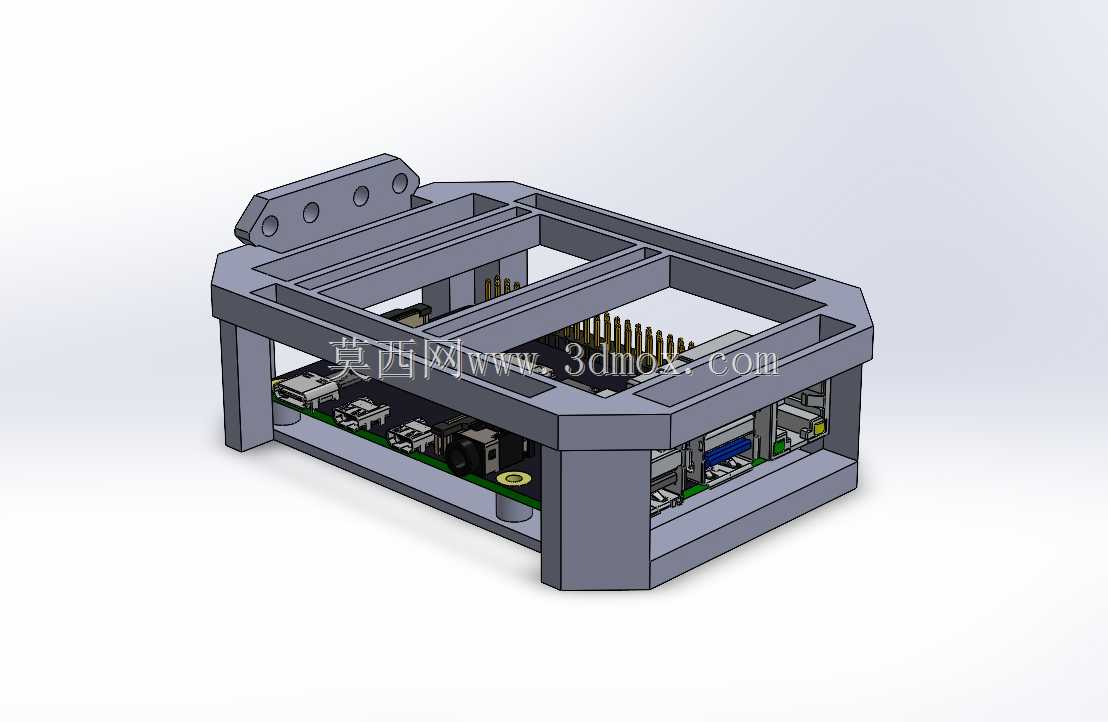

　　这款针对树莓派4B开发的防护机箱，主要面向嵌入式开发、小型智能终端部署、桌面级实验装置搭建等场景使用，能够在复杂的实验室布线环境、工业现场边缘计算节点部署、桌面创客项目搭建过程中，为核心主控板提供可靠的物理防护，避免裸露电路板被飞线拉扯、金属碎屑短路、外力磕碰造成的硬件损坏。机箱整体采用框架式镂空结构设计，没有采用全封闭的壳体方案，核心考量是平衡防护性能与散热需求，毕竟树莓派4B在高负载运行时核心发热量大，全封闭壳体很容易造成热量堆积引发降频，镂空框架既可以阻挡大部分外力冲击，又能让空气在板卡周围自然流通，带走运行产生的热量。

　　机箱内部预留了40mm规格风扇的安装导轨位，用户可以根据自身的负载情况选择是否加装主动散热组件，导轨结构不需要额外打胶或者复杂固定，风扇可以直接顺着导轨滑入到位，对准板卡上的4针风扇供电接口即可完成接线，不需要额外改装板卡线路。机箱的CPU对应位置做了专门的避让凸起，不会压到板卡上的核心散热片，同时预留了4针模块的扩展空间，用户可以在不拆除机箱的情况下直接插接GPIO扩展模块、传感器排线等外接组件，不需要反复拆装壳体就能完成外设调试。机箱侧面的接口位置全部做了精准对位开口，包括电源接口、HDMI接口、USB接口、网线接口在内的所有板载外接口都完全露出，不会出现插接头被壳体挡住的情况，日常插拔外设不需要拆卸机箱。

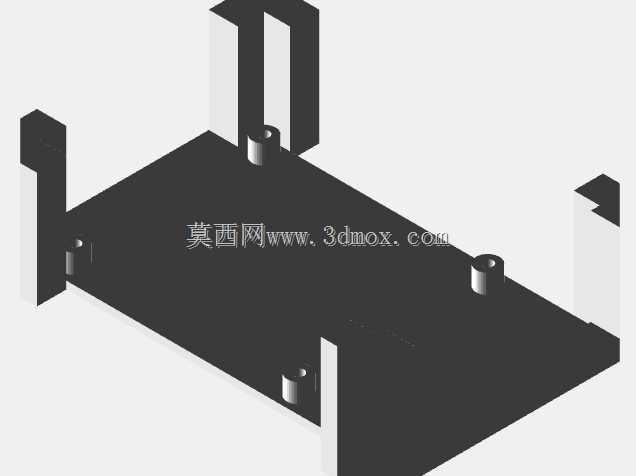

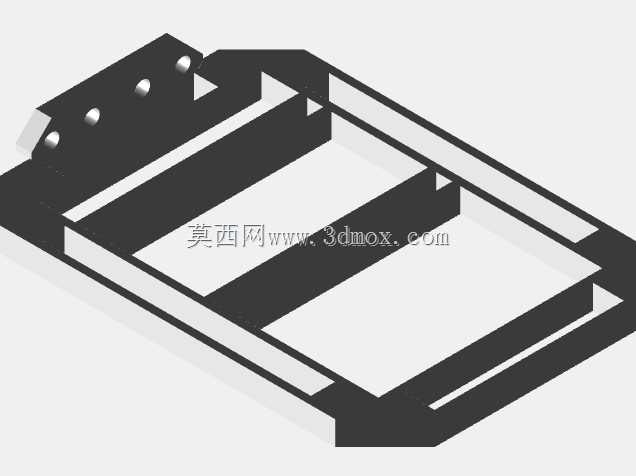

　　机箱顶部预留了扩展安装位，可以加装相机支架或者灯架等外接配件，安装位的孔位对齐了板卡周边的固定点位，配件安装后不会出现晃动偏移的情况，适合做视觉识别项目、小型照明辅助装置的集成安装。机箱的上下壳体采用卡扣加定位柱的组合固定方式，不需要额外使用金属螺丝，拆装的时候只需要拨开侧边卡扣就能打开壳体，日常维护更换内存卡、排查板卡故障都很方便，定位柱的设计可以保证上下壳体合模的时候完全对齐，不会出现错位压到板卡元件的问题。安装边界方面，机箱内部的容纳空间完全匹配树莓派4B的板卡尺寸，板卡放入后四周留有0.2mm的装配间隙，不会因为加工公差导致板卡卡滞放不进去，板卡通过底部的四个定位柱固定，不会在机箱内部出现窜动，外部安装孔位兼容标准的嵌入式设备安装间距，可以直接固定在设备机柜的导轨条上，也可以通过螺丝固定在桌面实验台的安装板上，整体外形尺寸控制紧凑，不会占用过多的安装空间，适合在空间有限的小型设备内部集成使用。

　　结构设计上特意做了圆角过渡处理，没有尖锐的边角，避免安装调试过程中划伤操作人员，壳体的壁厚做了均匀化处理，受力位置做了局部加厚，保证日常拿取、安装过程中不会出现壳体断裂变形的情况，镂空位置的筋条宽度经过受力校核，既不会因为筋条过窄导致结构强度不足，也不会因为筋条过宽遮挡接口或者影响散热气流。针对3D打印制作的场景，结构上全部采用无支撑设计，打印的时候不需要添加额外支撑结构，减少后期处理的工作量，打印层厚控制在0.2mm到0.4mm之间就能获得足够的结构强度和装配精度，拼接位置的公差经过反复调试，打印完成后可以直接拼接到位，不需要额外打磨修配。机箱底部预留了走线缺口，外接的传感器排线、供电线可以从底部缺口引出，不会出现线材被壳体压坏的情况，走线缺口的边缘做了圆弧过渡，避免长期使用过程中磨损线材绝缘层造成短路风险。
