弧形带状LED灯条安装固定夹结构

　　在室内氛围照明、展柜装饰照明、设备状态指示灯带的布设场景中，柔性LED灯条的固定一直是现场安装容易出现疏漏的环节——常规背胶粘贴在潮湿、多尘或者存在温度波动的工况下，很容易出现脱胶翘边，不仅影响灯带的出光均匀度，长期翘起还可能拉扯灯条焊点造成断路，而采用扎带捆绑又容易在灯条表面留下勒痕，甚至挤压灯珠造成光衰异常。这款弧形灯条固定夹，就是针对这类安装痛点开发的小尺寸结构件，专门用来夹持固定柔性RGB LED灯条，替代传统背胶与扎带的固定方案。

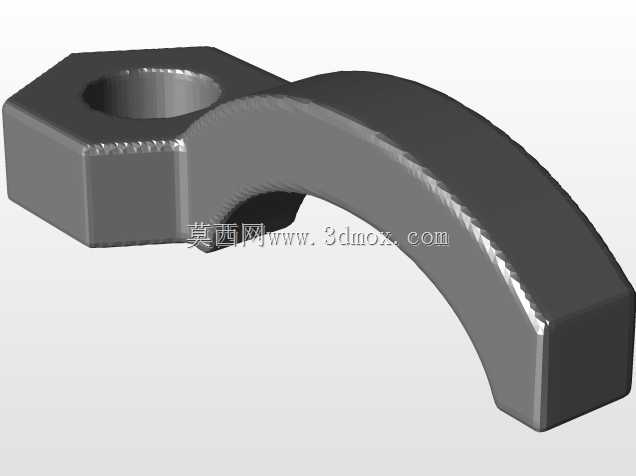

　　从结构设计来看，固定夹采用一体化弯折成型的结构，一端为带内螺纹的六角安装座，内螺纹适配4又1/2英寸的木螺钉，可直接拧入木质展架、设备木质壳体、墙面木基层等安装基面，六角外形的设计既方便安装时用扳手夹持拧紧，也能在螺钉锁紧时避免夹体跟转，保证安装定位的准确性。夹体的弧形段完全贴合柔性LED灯条的弯折弧度，不会对灯条的弯折布设造成额外的应力集中，夹持端的内槽尺寸匹配常规宽度的RGB柔性灯条，槽边做了小尺寸的圆角过渡，避免硬边挤压刮伤灯条的PVC包覆层，同时夹持力度经过结构校核，既不会因为夹持过松导致灯条滑脱，也不会因为夹持力过大压伤内部的PCB线路板与贴片灯珠。

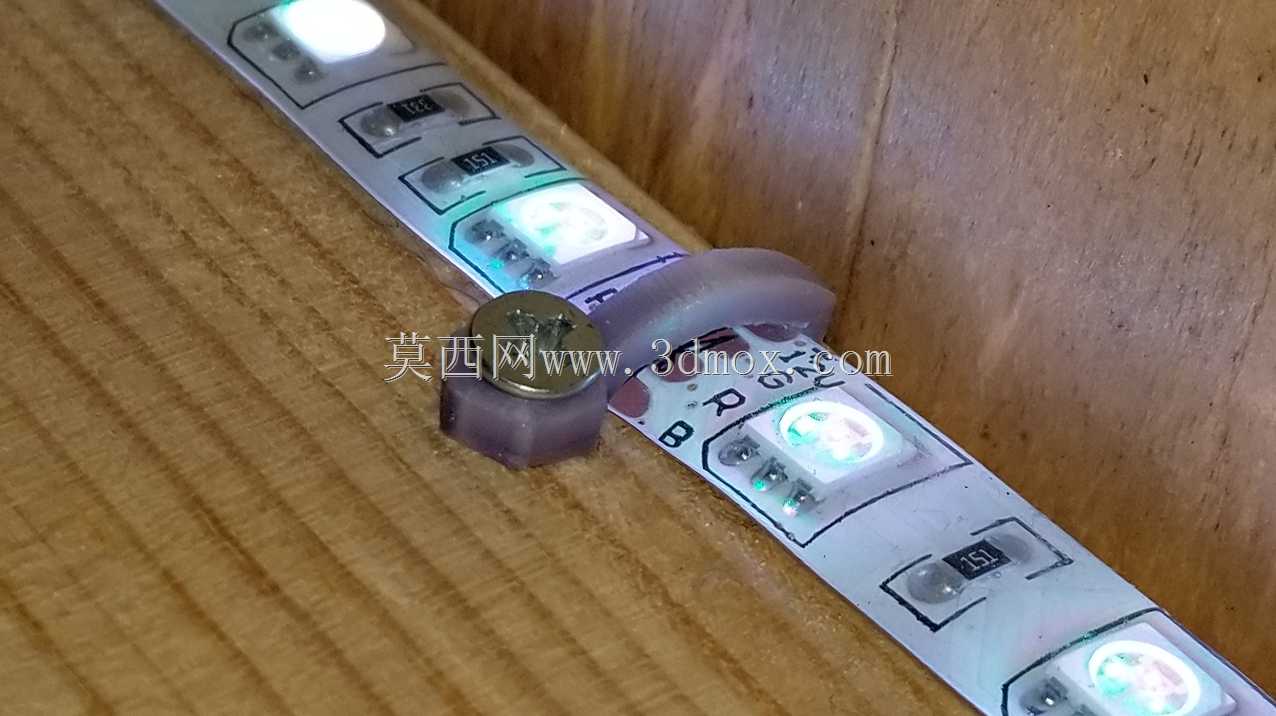

　　在实际安装使用中，这类固定夹可以根据灯条的布设路径间隔排布，直线段每间隔30至40厘米布置一个，在灯条的弯折转角处适当加密布置点位，就能完全约束灯条的位置，即使在存在轻微振动的设备表面布设灯条，也不会出现灯条移位的问题。相比背胶固定方案，这种机械夹持的方式不受基面油污、灰尘、潮湿的影响，安装后不需要等待胶层固化，固定完成即可完成灯条定位，后期如果需要调整灯条位置或者更换灯条，只需要拧下安装螺钉就能取下夹体，不会在安装基面残留难以清理的胶痕。

　　设计过程中重点考量了安装边界的适配性，六角安装座的对边尺寸做了优化，既保证足够的螺钉锁紧受力面积，也不会因为尺寸过大遮挡相邻灯条的出光，夹体的整体厚度控制在合理范围，安装后突出安装基面的高度较低，不会在灯条外侧形成明显的阴影，保证灯带出光的连续性。弧形段的曲率经过反复调整，适配市面上绝大多数柔性RGB灯条的最小弯折半径，不会因为夹体的弧度限制导致灯条弯折过度损坏内部线路。夹持槽的内壁做了细微的防滑纹理处理，即使灯条包覆层是光滑的PVC材质，也能提供足够的静摩擦力，避免灯条在槽内窜动。

　　从应用场景拓展来看，这款固定夹不仅适用于常规的室内装饰灯条安装，在小型自动化设备的状态指示灯带安装、机柜内部的照明灯带固定、模型场景的氛围灯布设场景中都能适用，六角安装座除了适配木螺钉安装，也可以搭配自攻螺钉在塑料壳体、薄金属板基面安装，或者搭配膨胀管在墙面、石膏板等基面固定，适配多种安装环境。结构本身没有多余的复杂特征，加工成型难度低，采用注塑或者金属冲压工艺都可以批量生产，单件的材料消耗少，成本控制空间大，适合作为灯带安装的配套辅件大规模使用。

　　在结构细节处理上，夹体所有的外边缘都做了倒角处理，没有尖锐的毛刺棱角，安装过程中不会划伤安装人员的手部，也不会刮破灯条的绝缘包覆层，满足电气安装辅件的安全要求。安装座的螺纹孔深度经过校核，保证螺钉拧入后有足够的啮合长度，不会因为螺纹啮合不足导致夹体脱落，同时螺纹孔没有打通夹体的安装接触面，避免螺钉拧入时顶到安装基面造成夹体悬空，保证夹体贴紧基面安装的稳定性。弧形夹持段与六角安装座的过渡位置做了加强筋处理，避免安装拧紧时过渡位置出现应力断裂，提升结构的整体强度，即使在低温环境下安装，也不会因为材料脆性导致夹体断裂。
