铝挤出仪表防护壳体结构设计

　　这款铝挤出成型的仪表壳体，是面向工业现场嵌入式测量、信号变送类仪表开发的防护承载结构，日常多被用在工业控制柜内板安装、生产线旁检测工位、户外小型信号采集节点这类场景里，核心作用是为内部的PCB电路板、接线端子、传感变送模块提供物理防护，同时兼顾电磁屏蔽与散热需求，避免现场的粉尘、潮气、意外磕碰损伤内部电子元件，也能减少周边工业设备的电磁干扰对仪表采样精度的影响。

　　从实际选型适配的角度看，这款壳体的外形尺寸边界控制得比较紧凑，宽度75mm、长度100mm、高度31mm的规格，刚好适配常规DIN导轨安装的空间预留，也能直接用螺丝固定在设备壁面的安装位上，不会占用过多柜内布线空间，内部的腔体空间可以容纳常规尺寸的两层PCB板，预留的侧壁槽位可以直接卡装端盖，不需要额外做复杂的连接结构，组装的时候只需要将装配好电子元件的内芯从壳体一端推入，再用螺丝锁紧两端的塑料或金属端盖即可，装配效率比传统钣金折弯壳体高不少，也减少了焊接、打磨等后处理工序带来的尺寸误差。

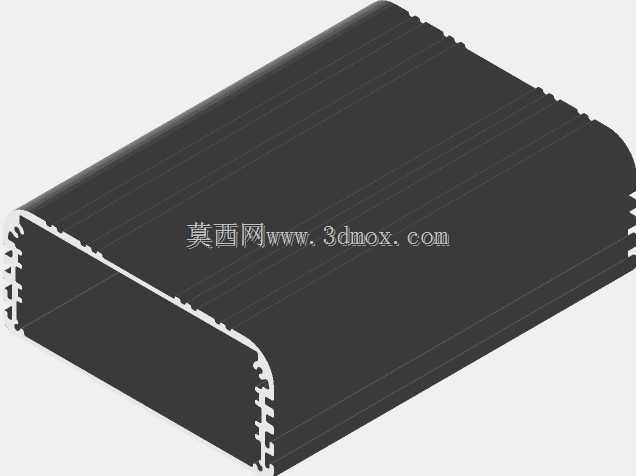

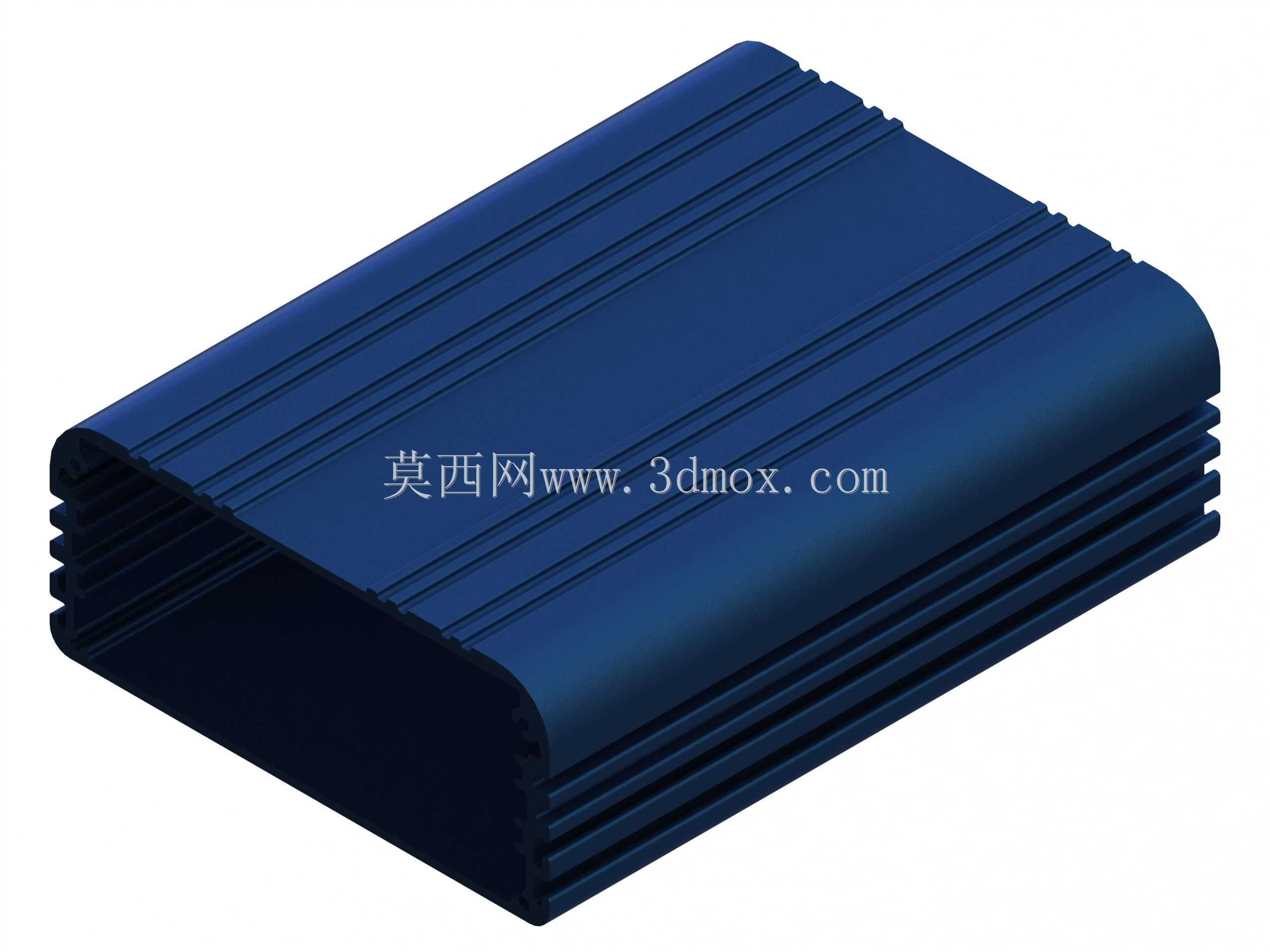

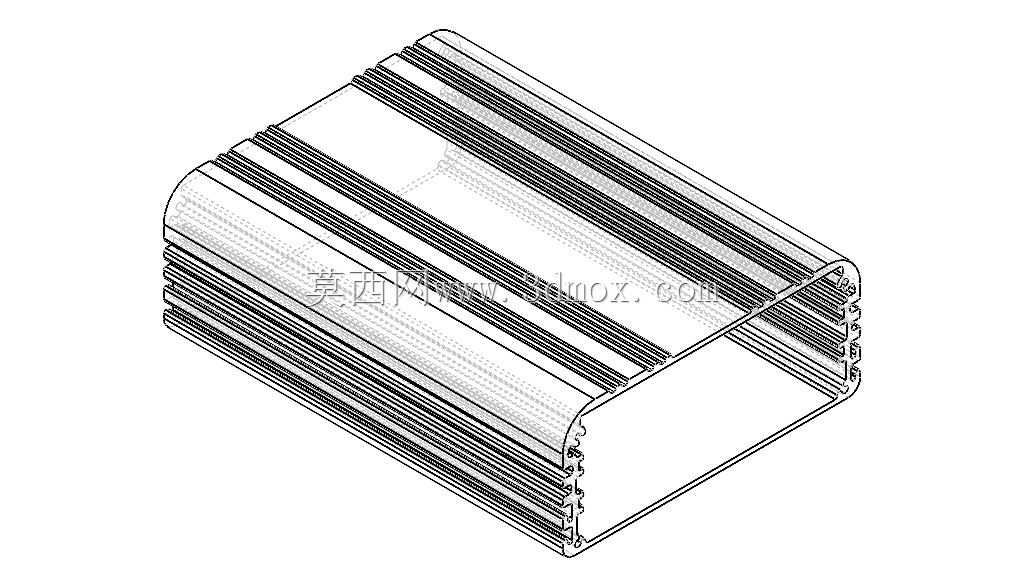

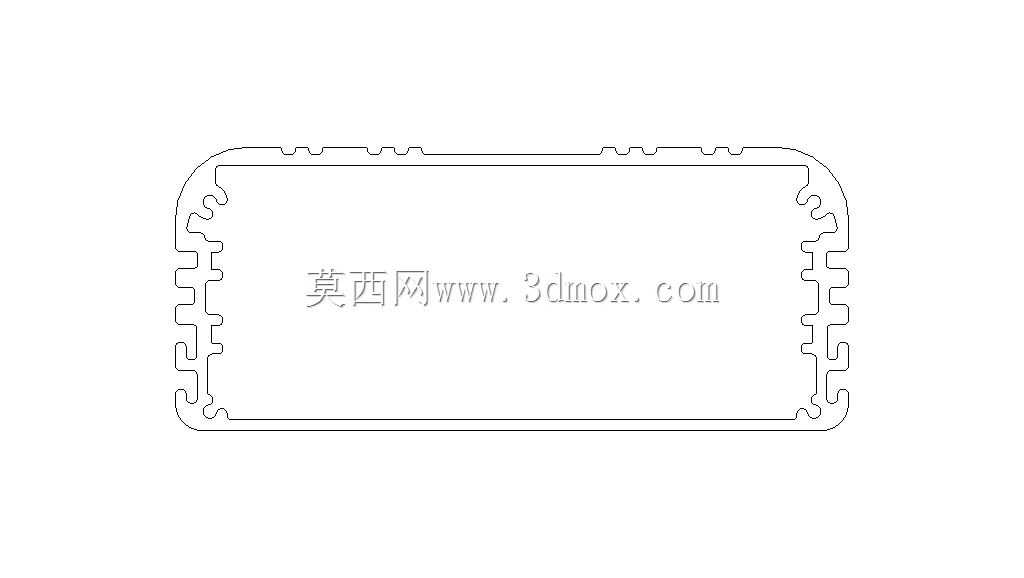

　　设计思路上完全贴合铝挤工艺的成型特点，壳体主体采用一体挤出成型，外壁设置的多道平行凸筋不只是做外观装饰，一方面是增加壳体的结构刚性，在受到侧面挤压的时候不容易出现凹陷变形，另一方面是增大壳体的外表散热面积，内部功率元件工作产生的热量可以通过内壁直接传导到整个铝壳本体，再通过外壁的筋条快速散到周围空气里，不需要额外加装散热片就能满足小功率变送仪表的散热需求。壳体的内壁预留了对称的导向卡槽，PCB板可以顺着卡槽直接滑入到位，不需要额外打螺丝固定板件，卡槽的尺寸公差控制在0.1mm以内，既能保证板件安装不松动，也不会因为间隙过小导致装配卡滞。壳体两端的截面做了小圆角过渡，没有尖锐的棱角，既可以避免安装的时候划伤操作人员的手部，也能减少挤出成型后边角的毛刺处理工作量。

　　在实际应用场景里，这类铝挤壳体的适配性很强，除了用来做电源变压器模块的防护外壳，还可以用来装载信号隔离器、工业通讯转换模块、小型数据采集终端这类电子设备，壳体本身的铝合金材质表面可以做阳极氧化处理，既能提升耐腐蚀性能，也可以根据使用需求做成不同的颜色，方便现场运维人员区分不同功能的模块。安装边界上，壳体底部预留了两个标准的安装孔位，孔距适配常规的墙面、导轨安装支架尺寸，端盖上可以根据需求开孔，用来布置电源接口、信号接线端子、状态指示灯或者调试按键，不需要对壳体主体做二次加工，只需要在端盖成型的时候预留对应位置的孔位即可，能大幅缩短定制化仪表的开发周期。

　　从结构可靠性的角度看，一体挤出的铝壳没有拼接焊缝，整体的密封性能比拼接式壳体更好，配合端盖处加装的薄密封胶条，就可以达到IP54左右的防护等级，能够满足一般工业现场的防尘防溅水需求，在有少量潮气、粉尘的车间环境里也能长期稳定工作，不会像塑料壳体那样容易出现老化脆裂的问题，铝合金材质的抗冲击性能也能满足日常设备维护过程中的意外磕碰防护需求，不会因为轻微的撞击就导致壳体开裂损坏内部元件。
