工业级集成式气体压缩机组三维设计

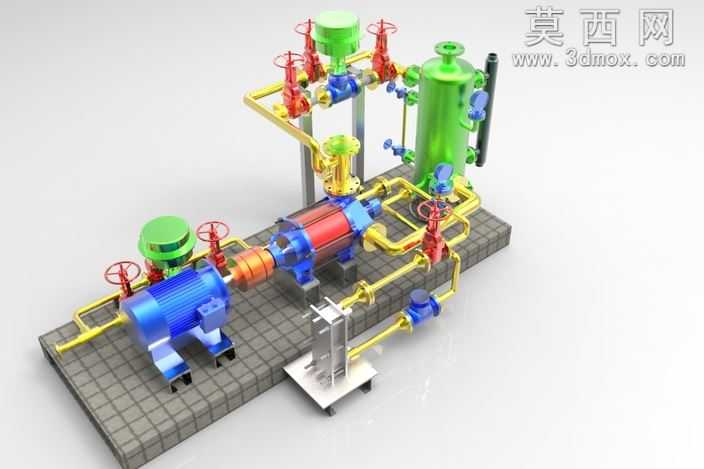

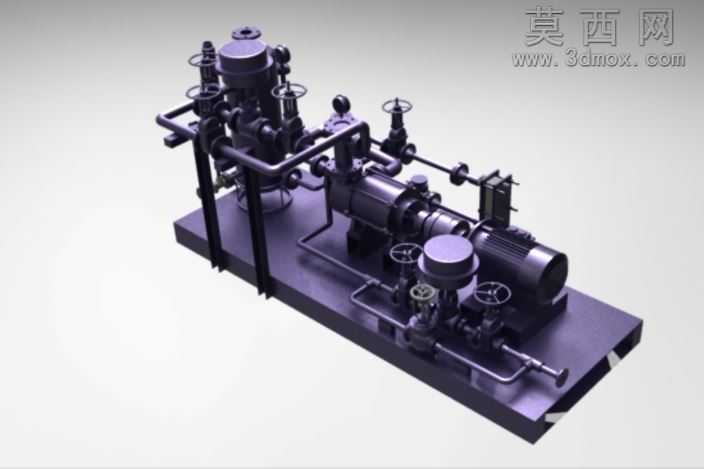

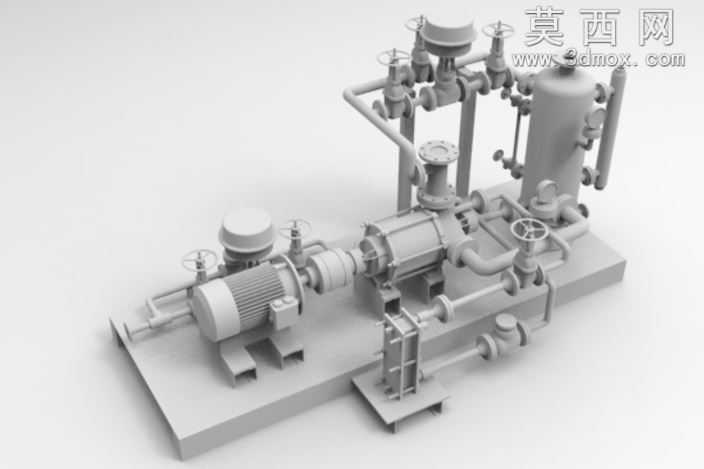

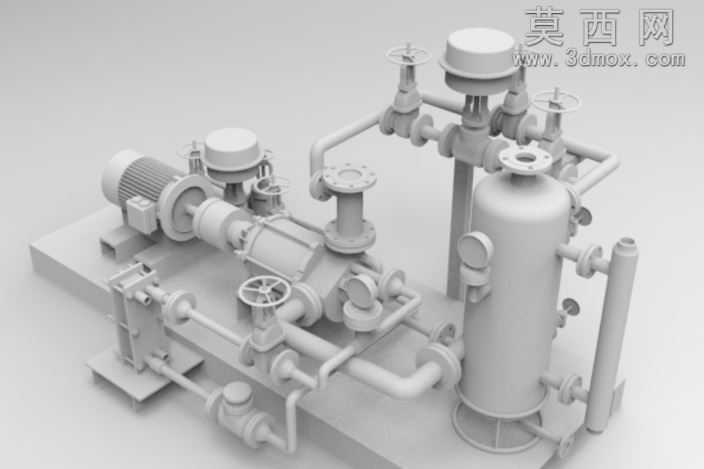

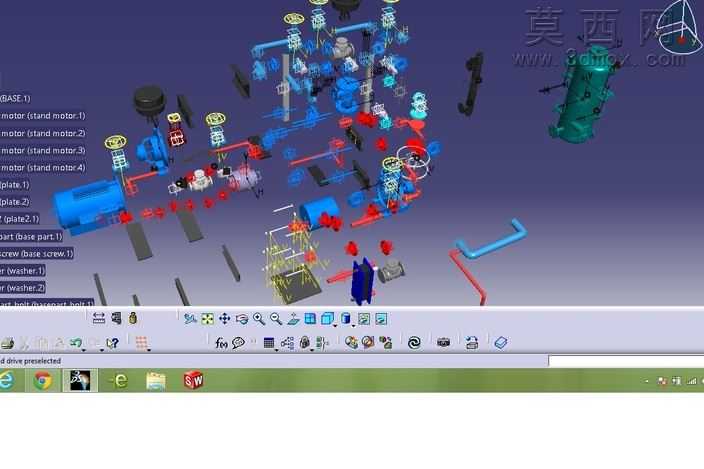

本套气体压缩机组三维模型采用参数化建模思路搭建，整体还原工业现场撬装式压缩机组的完整结构，建模过程中严格遵循通用机械设计规范，对每一处部件的装配关系、尺寸比例进行精准匹配。模型主体包含驱动电机、压缩主机、分离罐体、多路控制阀组、连接管路、撬装底座六大核心模块，各模块之间的装配约束完全符合实际设备的安装逻辑，可直接用于装配干涉检查、结构原理演示等场景。材质渲染阶段，针对不同部件的物理属性分配对应材质：驱动电机外壳采用哑光铸铁材质，还原金属铸件的粗糙磨砂质感，表面添加细微的使用磨损纹理提升真实感；压缩主机缸体采用精铸钢材质，表面做轻度金属反光处理，突出机加工面的平整质感；管路系统根据介质流向区分材质，工艺气管路采用镀锌钢管材质，附属控制管路采用哑光不锈钢材质，阀门手轮采用红色酚醛塑料材质，通过材质差异清晰区分不同功能部件；撬装底座采用厚重碳钢材质，表面做防锈漆质感处理，边缘添加焊接坡口、安装地脚孔等细节，还原真实撬座的加工特征。结构设计上，完整复现压缩机组的工作逻辑：动力从电机输出端通过联轴器传递至压缩主机，主机压缩后的高压气液混合介质通过管路进入立式分离罐，罐体内置的过滤分离结构可将介质中的液态杂质分离排出，洁净高压气体通过顶部出口管路输出，管路上布置的截止阀、止回阀、安全阀、压力表接口等附属部件全部按照实际工程布局排布，每一处法兰连接、螺栓紧固的细节都做了精细化建模，没有省略关键结构特征。建模过程中对易被忽略的细节做了补充：电机接线盒、散热筋、底座减震垫，主机的油封端盖、观察油窗，分离罐的液位计接口、排污阀，管路上的管卡、支架等小部件全部独立建模，保证模型的完整性。整体渲染采用柔和的工业影棚光效，主光源从侧上方打亮设备主体，辅助光源补充暗部细节，避免出现大面积死黑区域，阴影做柔和虚化处理，突出设备的结构轮廓与材质质感，模型整体比例协调，结构严谨，可用于工业教学演示、方案汇报展示、虚拟仿真场景搭建等多个用途，能够清晰直观地展现撬装式气体压缩机组的整体构造与工作原理。
