轴流压气机叶片转子结构三维建模作品

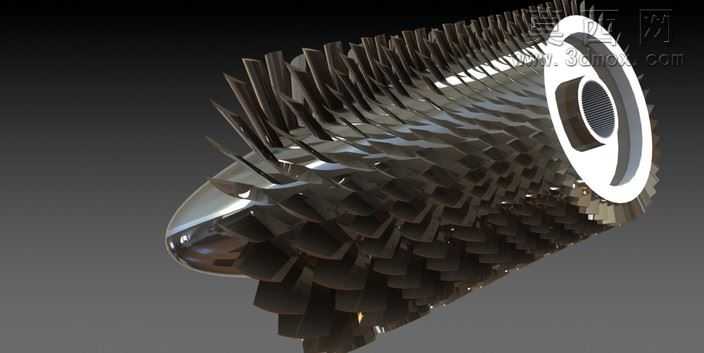

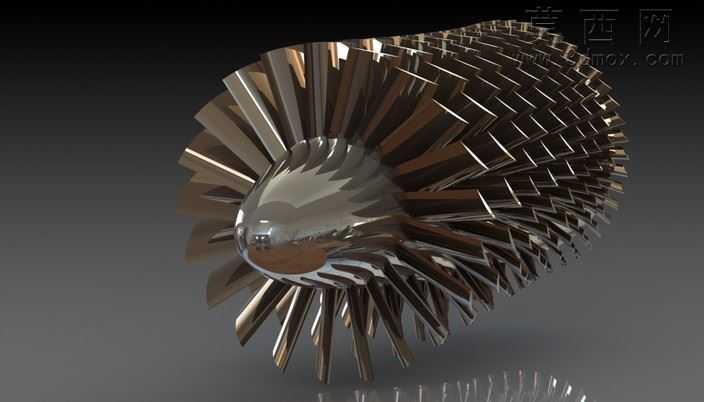

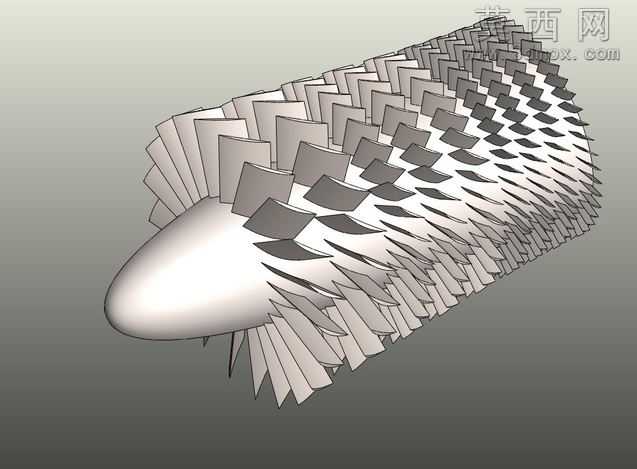

本作品为SolidWorks环境下创建的轴流压气机转子段三维模型，是创作者初次使用SolidWorks2011版本完成的练习作品，核心目的是探索三维建模中径向阵列、线性阵列特征的高效应用方法，解决具有大量重复规整特征的零部件建模效率问题。建模过程中，创作者首先完成压气机进气整流帽罩的曲面构建，通过旋转凸台特征生成流线型的椭球头锥结构，保证进气端的气动外形顺滑过渡，避免气流在进气端产生不必要的流动分离。完成帽罩建模后，创作者针对单级压气机叶片进行参数化构建，先绘制叶片根部的翼型截面草图，通过放样凸台特征生成单枚叶片的实体结构，调整叶片的安装角、扭掠角度以匹配轴流压气机的典型气动布局，确保每一级叶片的弦长、厚度沿气流方向呈现合理的梯度变化，符合多级轴流压气机的结构特征。在完成单枚叶片的建模后，创作者并未逐枚创建剩余叶片，而是充分利用SolidWorks的圆周阵列功能，以转子中心轴为阵列基准轴，设置对应级次的叶片数量与等角度间距参数，快速生成整圈的叶片结构；针对沿轴向排布的多级叶片结构，采用线性阵列结合特征参数渐变的方式，逐次调整每一级叶片的尺寸、安装角参数，快速完成整段压气机转子的多级叶片排布，大幅降低重复特征的建模工作量，验证了阵列特征在处理大量重复结构时的高效性。模型整体仅保留压气机的转子核心结构，未包含机匣、静子叶片、支承轴等外围部件，整体外观呈现出多级叶片沿轴向阶梯排布的形态，虽然结构逻辑简洁，但通过阵列特征的合理应用，最终呈现出复杂规整的视觉效果。创作者明确说明该模型并非面向实际工程应用的可生产设计方案，仅为个人软件功能练习作品，用于熟悉SolidWorks2011版本的基础特征操作、阵列功能与曲面建模逻辑，模型的叶片参数未经过实际气动校核与结构强度计算，仅用于展示重复类特征的建模思路，为后续创建具备实际工程意义的叶轮机械类模型打下操作基础。
