28BYJ-48型5V直流步进电机结构建模

　　在小型自动化执行机构的设计选型中，28BYJ-48这款5V直流步进电机的出镜率一直很高，从智能云台的角度调节、小型风阀的开度控制，到3D打印机的辅助送料机构、桌面级机械臂的关节驱动，甚至是智能家居里电动窗帘的动力单元，都能见到它的身影。很多刚接触小型运动控制的工程师容易忽略这类电机的安装边界细节，导致结构装配时出现干涉，或是输出轴的负载匹配不到位，影响整套机构的运行精度。

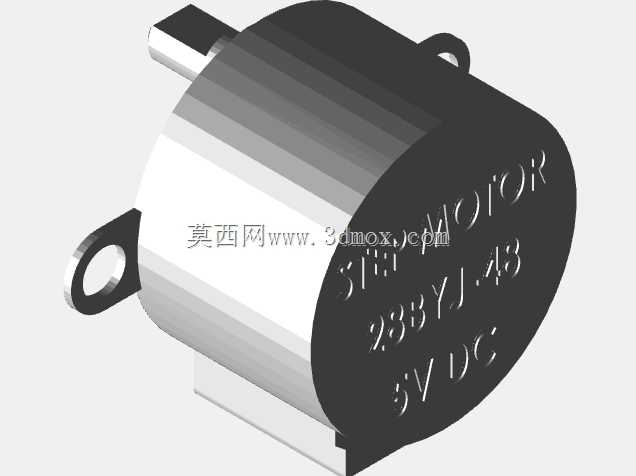

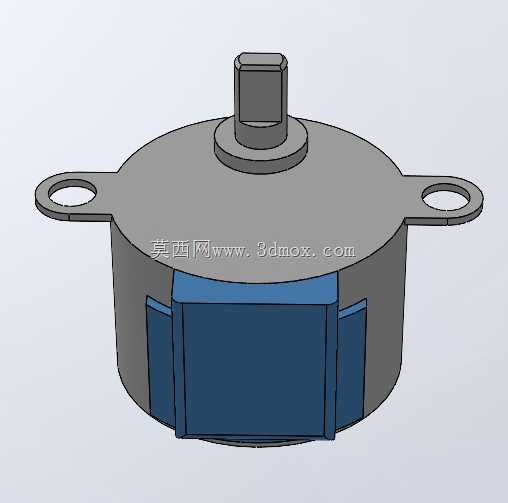

　　这款电机的本体采用圆形端盖设计，两侧对称伸出带安装孔的固定耳，安装孔位的中心距是结构设计时首先要确认的边界参数，固定耳的厚度、孔径大小直接决定了配套安装支架的钣金折弯余量与螺丝选型，不能只看电机标称的外径参数就贸然画安装位，实际装配时固定耳的突出部分很容易和周边的线束槽、传感器安装座产生空间干涉。电机底部的出线端做了阶梯式的限位结构，设计外壳防护结构时要给出线端留出足够的弯折空间，避免线材长期处于弯折疲劳状态出现断线问题。

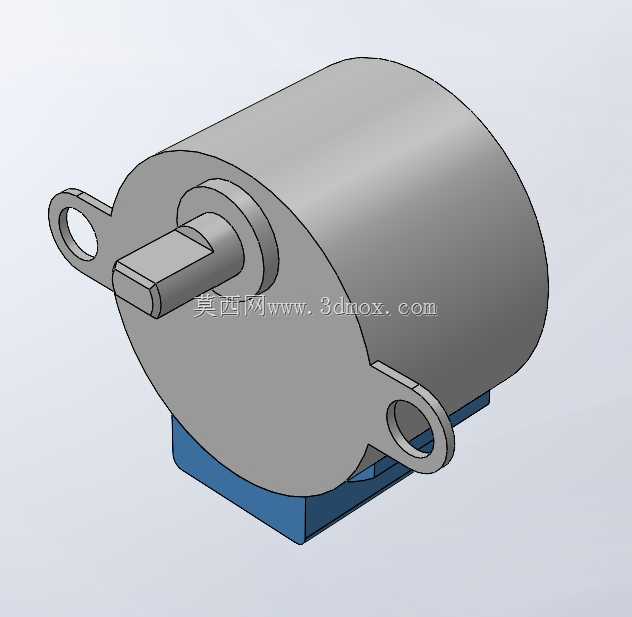

　　从功能特性来看，这款5V供电的步进电机属于减速型步进，内置的齿轮减速组能把步进电机原本较高的输出转速降到适合小型机构驱动的区间，同时放大输出扭矩，足够驱动百克级的负载做精准的角度定位。做结构设计时要注意，它的输出轴是D型切面设计，配套的传动轮、摆臂不能只做光孔配合，必须对应加工出D型定位面，不然长期正反转切换时很容易出现轴孔打滑，丢步的问题很难通过电控参数调整解决。很多新手建模时容易把输出轴的长度做短，实际装配时传动件压不到位，轴向窜动会直接影响定位精度，甚至出现传动件脱落的故障。

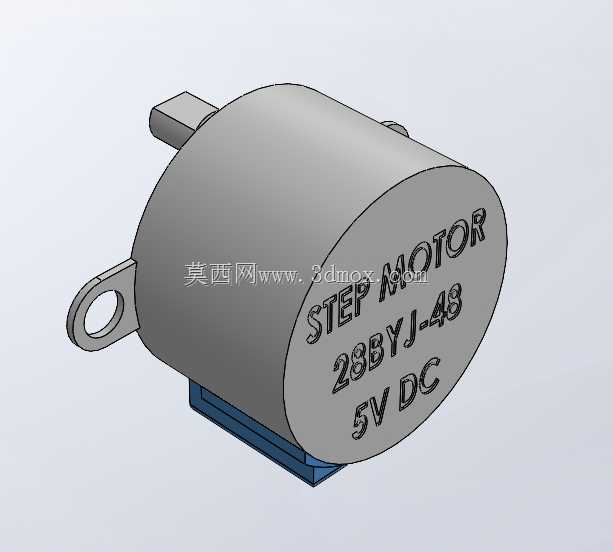

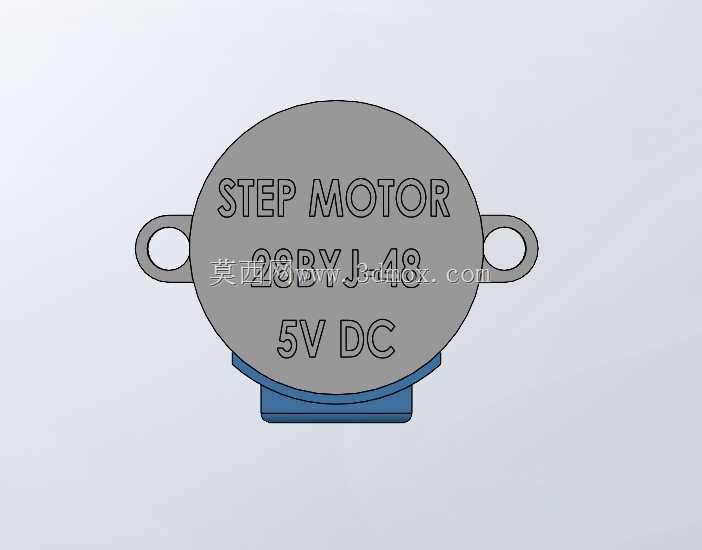

　　建模过程中需要重点还原几个影响装配的细节：首先是端盖上的标识刻印位置，虽然不影响功能，但在做整机装配校验时，可以通过标识方向快速确认电机的安装相位，避免装反后出线方向和设计预期不符；其次是固定耳上的安装孔倒角，实际生产中冲压成型的固定耳孔位都会有细微的倒角，建模时还原这个细节，能让后续的工程图导出、装配干涉检查更贴近真实生产状态，不会出现虚拟装配没问题、实际生产装不上的问题；还有减速箱部分的蓝色端盖，它和上部电机本体的配合台阶是有公差要求的，建模时不能把两个部分做成完全贴合的直角，要留出对应的装配间隙，不然做3D打印验证时，两个部件会因为公差累积卡合不到位。

　　在实际的项目应用里，这类小型步进电机的安装空间往往非常紧凑，比如智能门锁的锁舌驱动机构里，电机要装在厚度不到20mm的锁体空腔里，周围还要排布离合机构、位置传感器，这时候模型的尺寸准确性就直接决定了整套结构能不能落地。比如电机本体的最大外径、固定耳突出本体的长度、输出轴伸出端盖的高度，甚至是标签贴纸的厚度，都要在建模时考虑进去，不然实际组装时，标签纸蹭到周边的结构件，会增加电机的运行阻力，导致负载超过电机的输出扭矩，出现丢步、堵转的问题。

　　另外要注意的是，这款电机的输出轴回转中心和本体的圆心是同轴的，但两侧固定耳的对称度在实际量产件里会有细微的公差，建模时如果是做通用安装支架的设计，要给安装孔留出0.2mm左右的调节余量，不要把孔位做成完全的紧配，不然量产时因为零件公差，会出现电机装不进支架的问题。还有电机的重量参数，在做悬臂式安装的结构设计时，比如小型云台的俯仰轴驱动，电机本身的重量会对负载扭矩计算产生影响，建模时还原电机的真实材质密度，能让后续的重心仿真、扭矩校核更贴近实际运行状态，避免选型时扭矩余量留得不够，带载运行时出现失步。

　　很多工程师做这类小零件建模时容易敷衍，随便拉个圆柱体代替电机本体，等到实际装配时才发现各种干涉问题，反复修改结构件的图纸，反而耽误项目进度。精准还原这类通用动力元件的三维模型，本质上是在给后续的结构设计铺路，小到安装孔的位置、输出轴的切面尺寸，大到整体的安装边界，每一个细节的准确还原，都能减少后续打样验证的迭代次数，让整套机构的设计更顺畅。
