NEMA17步进电机角度分度控制装置

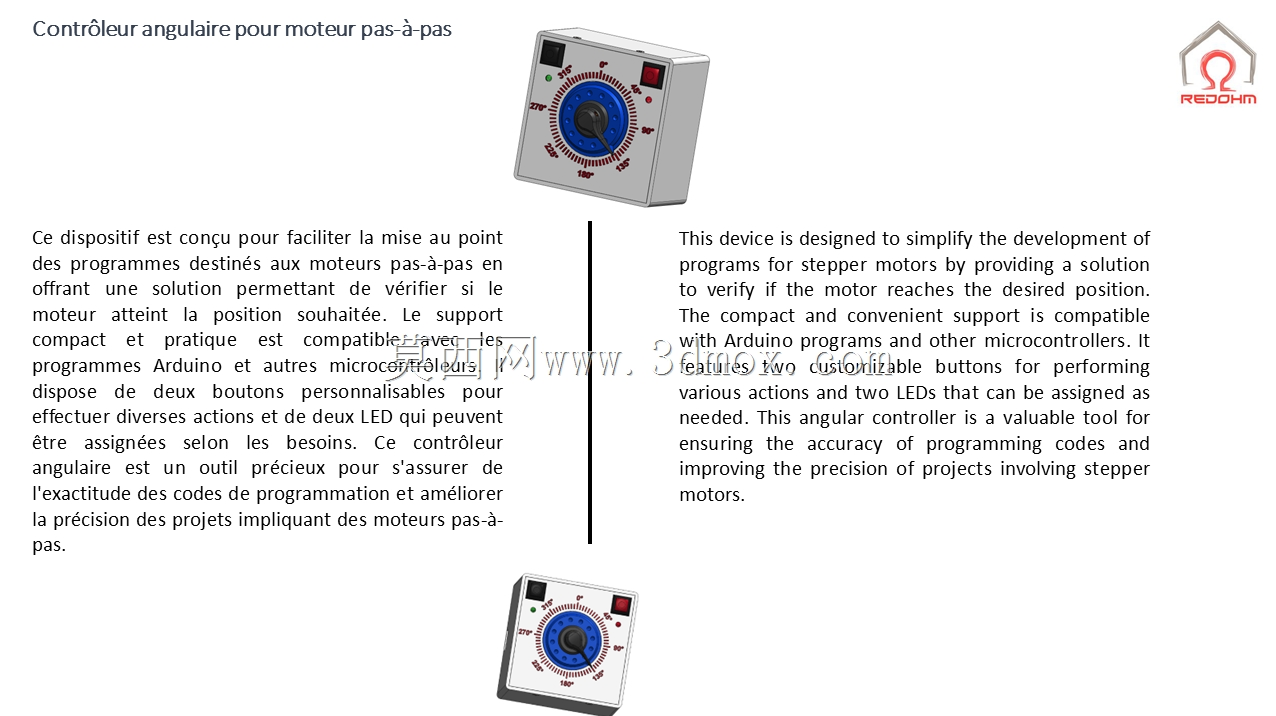

　　在小型自动化装配、桌面级精密定位、实验室非标测试台架这类需要小扭矩角位移输出的场景里，NEMA17规格步进电机的应用占比一直不低，但很多场景下不需要复杂的运动控制卡、多轴驱动系统，仅需要固定角度的分度切换、手动校准式的角度定位，这套适配NEMA17步进电机的角度控制分度装置，就是针对这类轻量化定位需求做的结构设计。

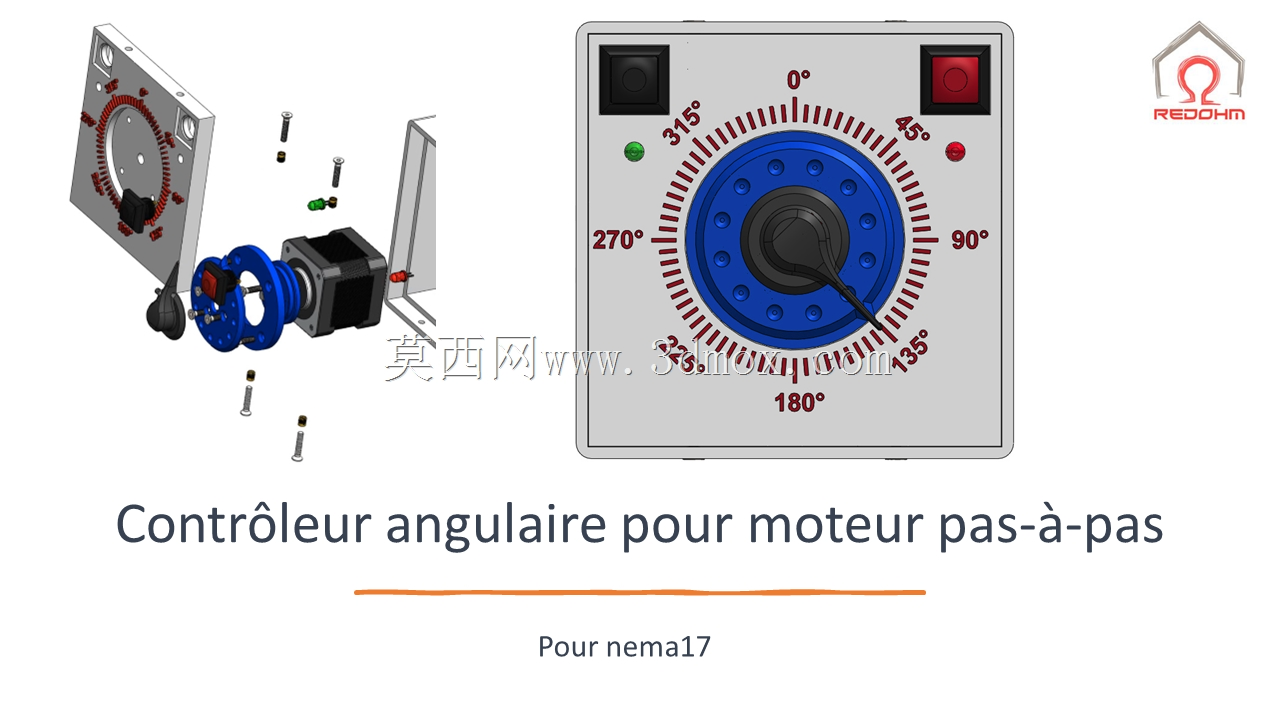

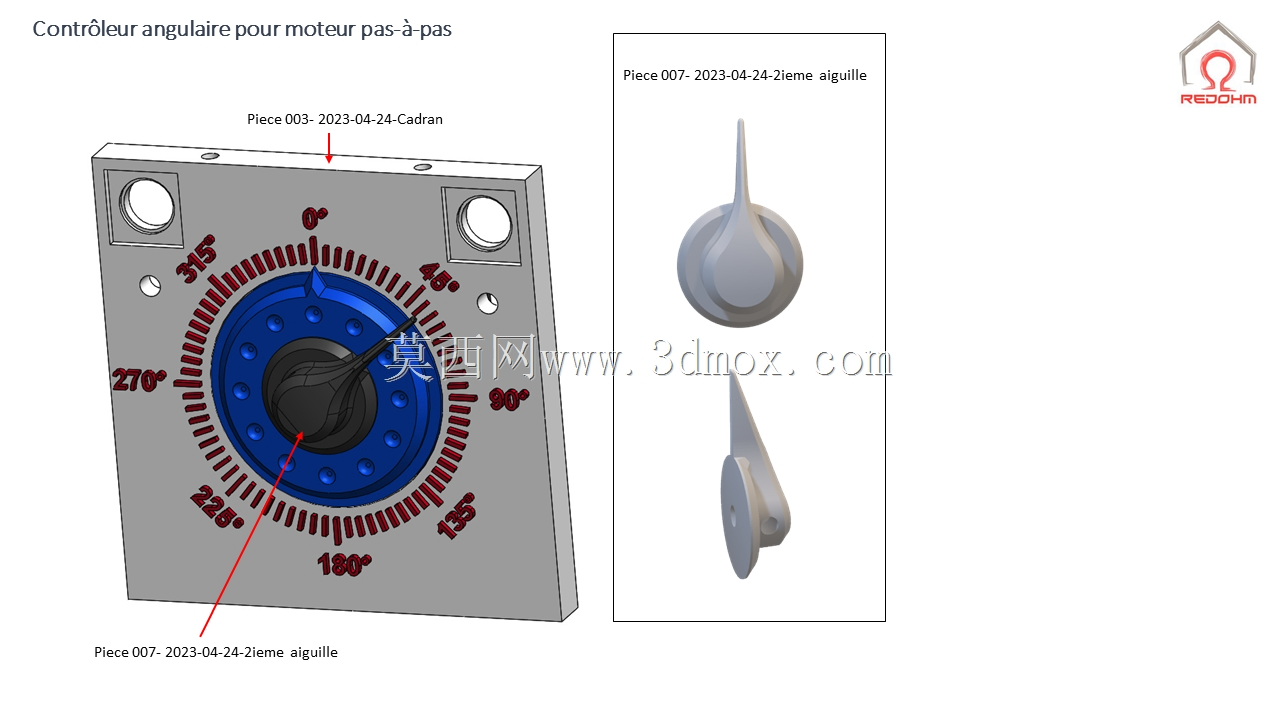

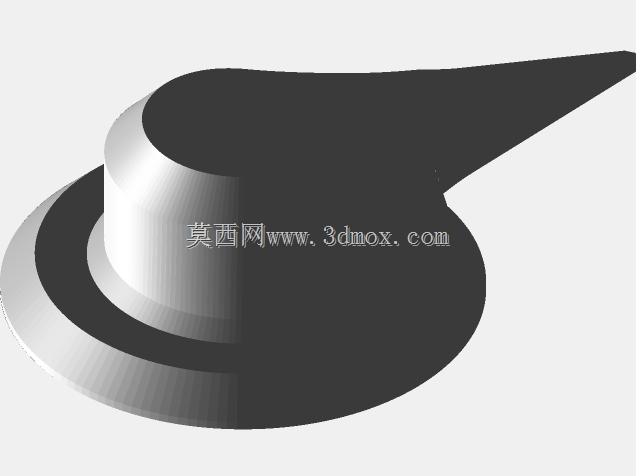

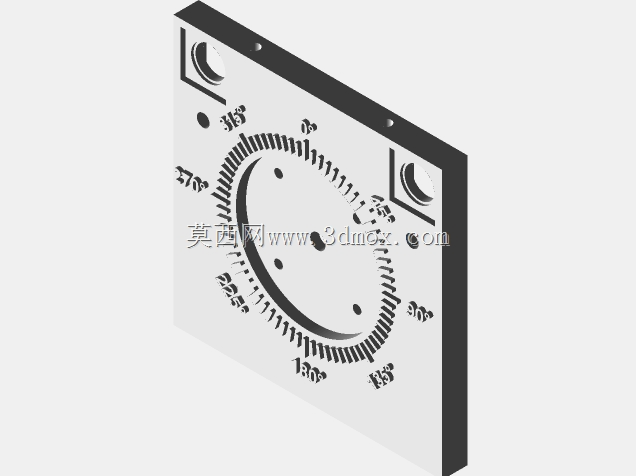

　　从实际使用场景出发，这套装置首先解决的是简易工位下步进电机角度输出的可视化与手动可控问题，很多小设备的调试阶段、或者小批量生产的半自动工位，操作人员需要直观看到当前输出轴的角度位置，不需要连接上位机读取参数，直接通过面板上的刻度盘就能快速确认转角状态。装置的面板部分做了0到360度的环形刻度标识，每5度做细分刻度标注，关键角度点位做了醒目的红色标识，配合中心的蓝色旋钮指针，操作人员站在工位前1米范围内就能清晰读取出当前的转角位置，避免了数显装置在强光工位下看不清、触控装置戴操作手套无法操作的问题。

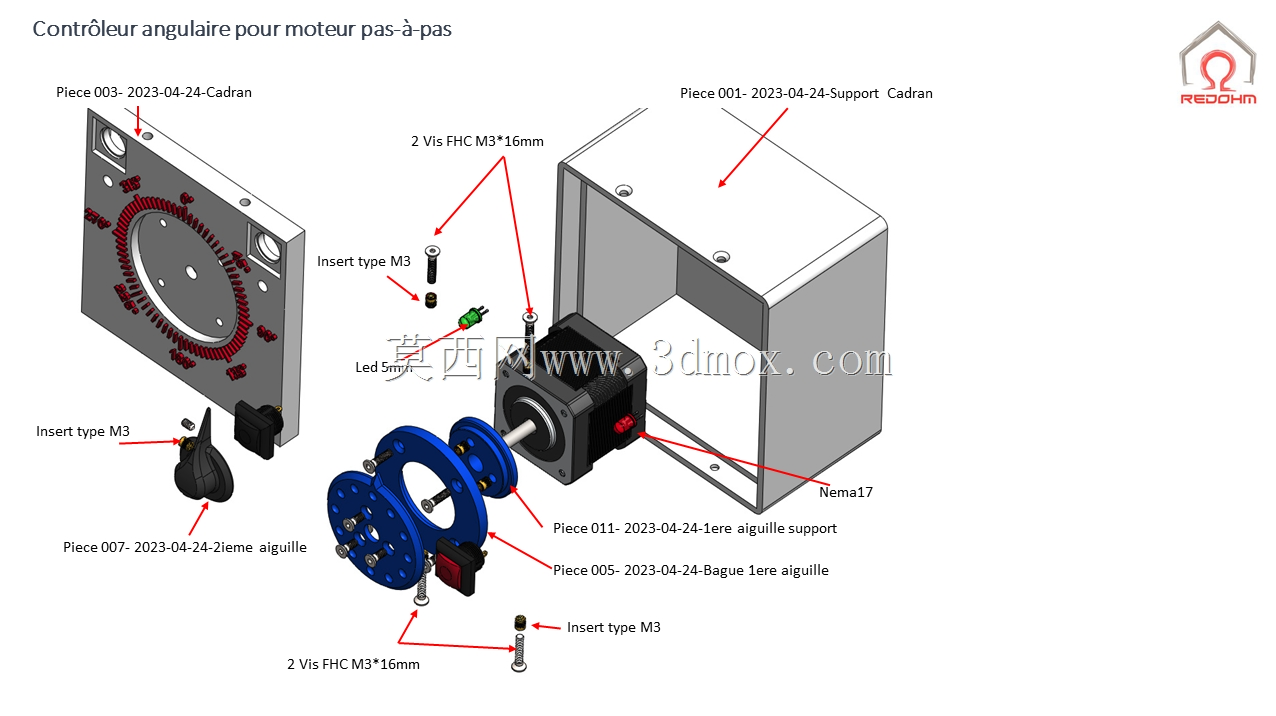

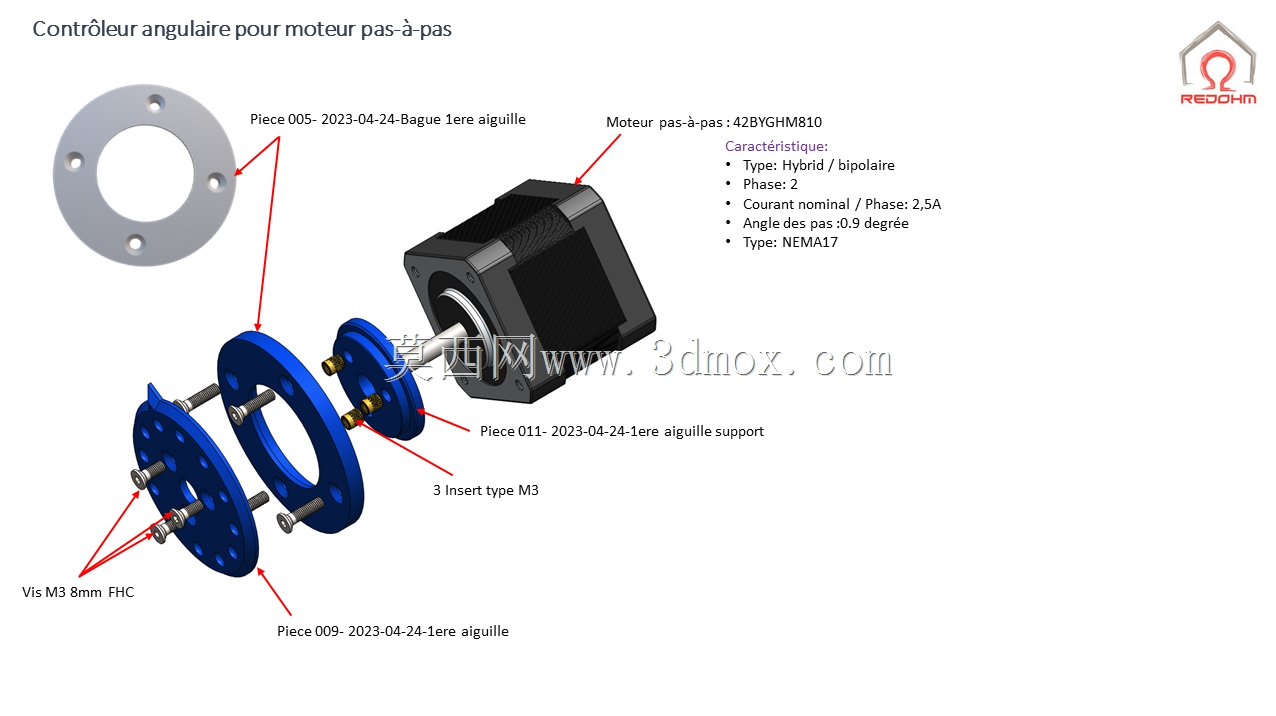

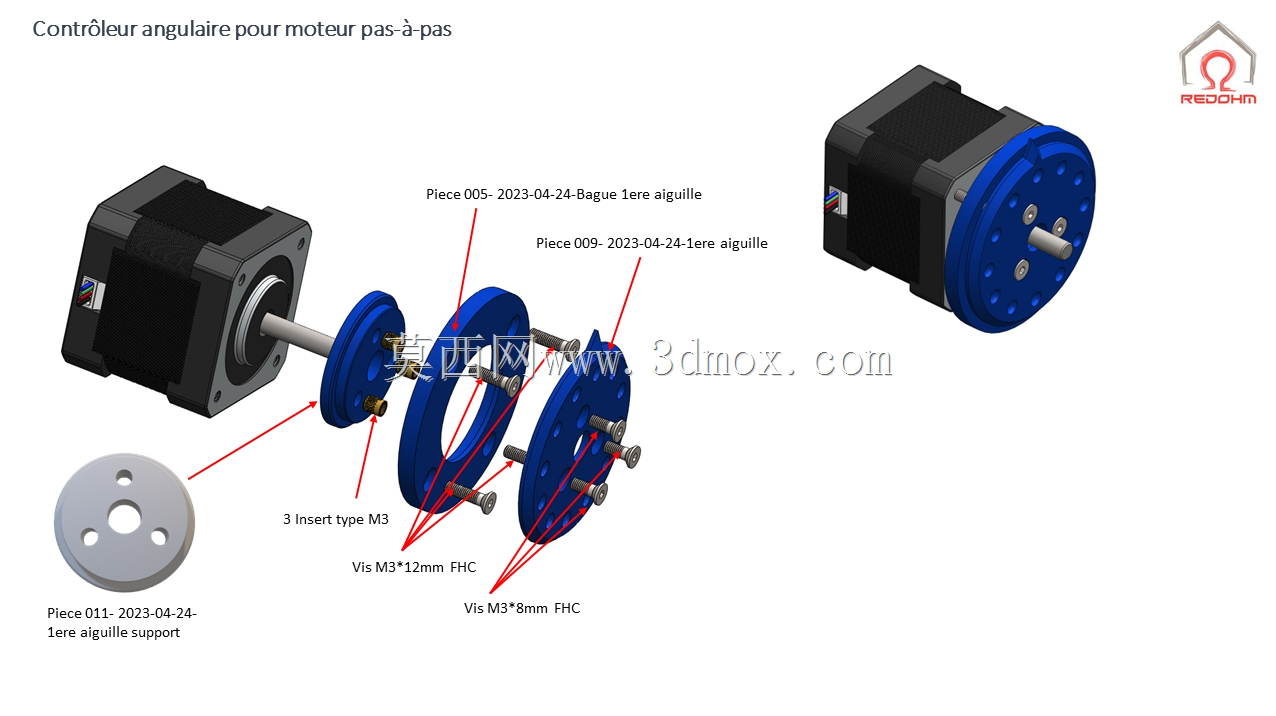

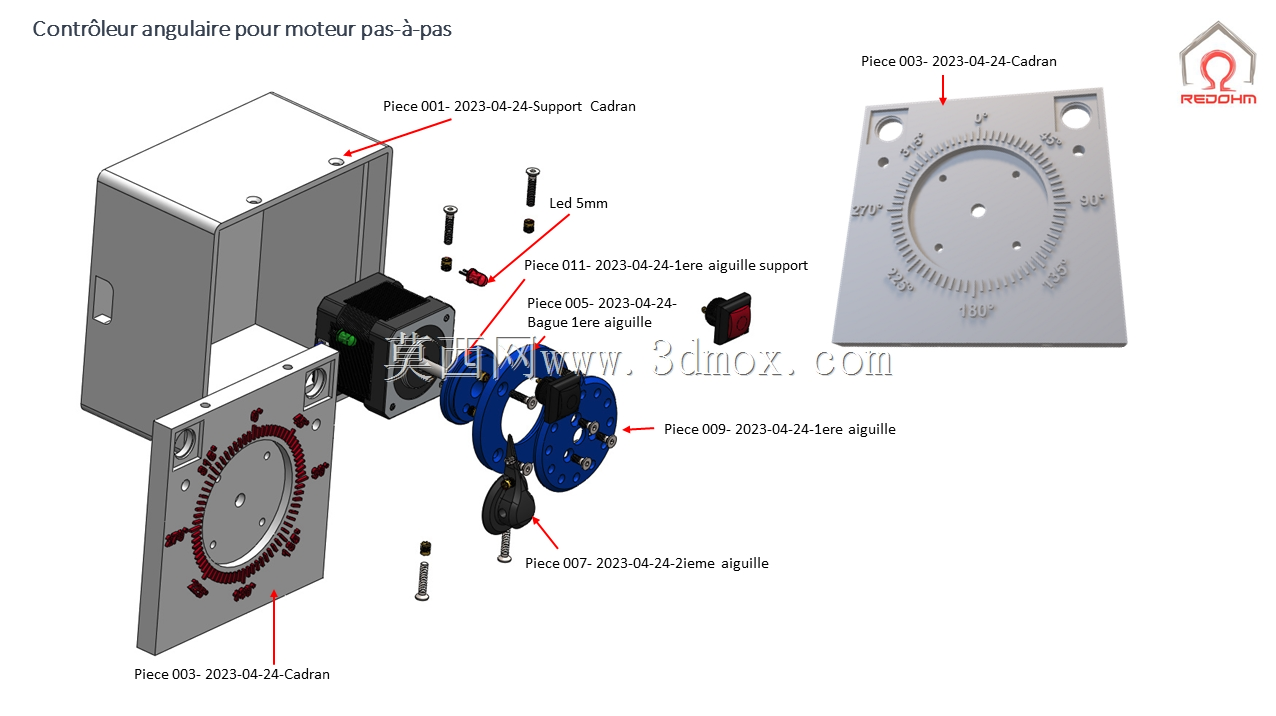

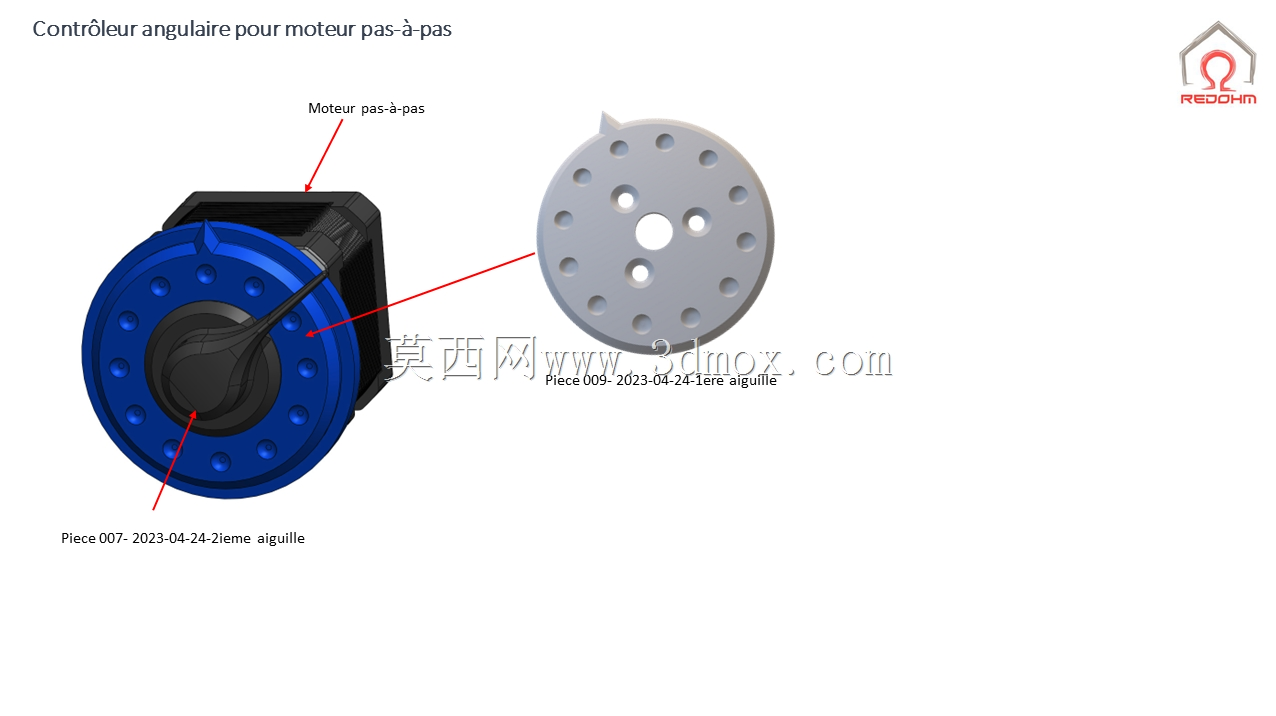

　　结构设计上，这套装置采用分体式安装逻辑，驱动端直接适配标准NEMA17步进电机的安装法兰，不需要额外做转接板加工，电机输出轴通过联轴器连接角度调节的核心传动结构，传动部分做了阻尼限位设计，转动旋钮时的阻尼感均匀，不会出现空程回差，调整到目标角度后可以通过侧边的锁止结构固定位置，避免设备运行过程中受振动影响出现角度偏移。面板上集成了状态指示元件，绿色指示灯对应设备通电就绪状态，红色按钮对应急停或者输出锁止功能，两个元件的布局符合操作人员的操作习惯，右手操作旋钮时，拇指可以自然触碰到侧边的功能按钮，不需要大幅度移动手臂。

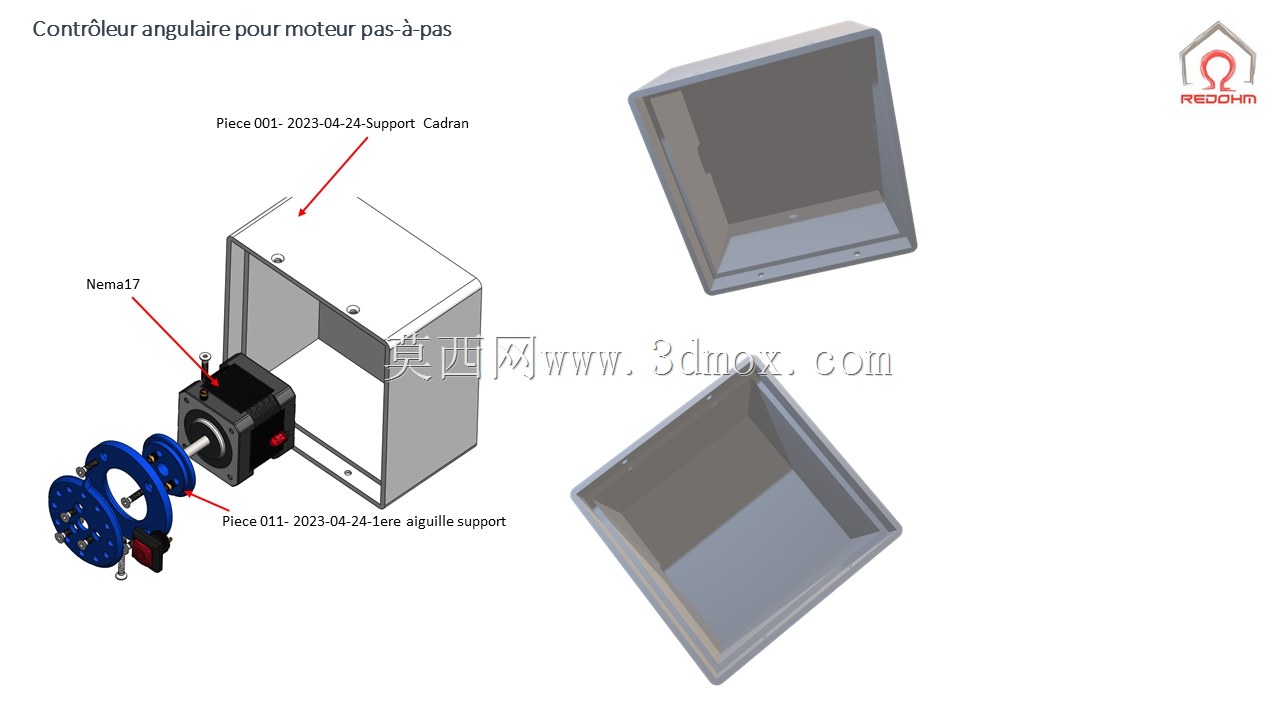

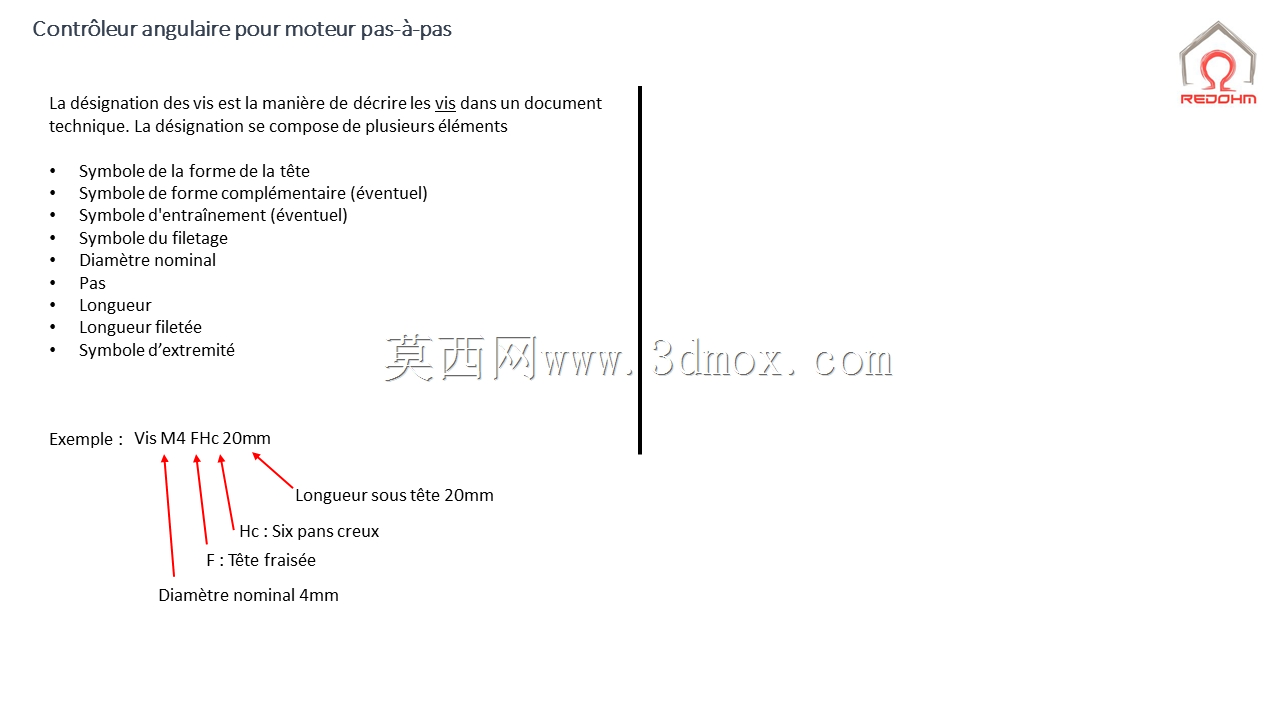

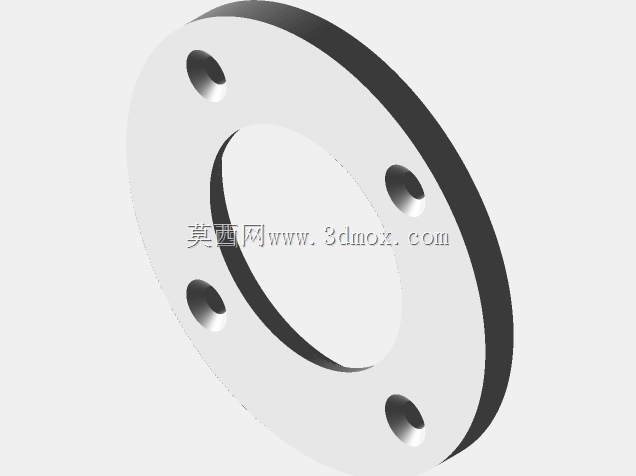

　　安装边界方面，整套装置的面板尺寸适配常规的小型设备电控箱安装开孔，安装法兰的孔位完全匹配NEMA17电机的31mm安装孔距，输出轴的同轴度公差控制在0.05mm以内，和电机对接时不需要额外做同轴度校准，直接用标准内六角螺丝就能完成固定。装置的外壳部分做了嵌入式安装的卡扣结构，不需要在面板上额外打螺丝固定，安装时直接将主体推入电控箱的预留开孔，卡扣会自动卡紧在箱壁上，后期维护拆卸也只需要按压卡扣就能取出主体，不需要拆解整个设备的电控面板。

　　功能特性上，这套装置支持自定义角度点位设置，两个可配置的功能按键可以根据实际使用需求设置为常用角度的快速跳转，比如在多工位分度的场景下，可以将常用的90度、180度、270度点位设置为快捷触发，不需要手动旋转旋钮到对应刻度，按下按键就能快速切换到目标角度，大幅提升工位的操作效率。装置的角度反馈结构采用纯机械触点配合刻度定位，不需要额外的编码器供电，在断电状态下也能保持当前的角度位置，重新上电后不需要重新回零校准，对于一些需要断电保持位置的简易测试工装来说，这个特性能省去很多重复校准的工作量。

　　从设计思路来看，这套装置没有追求复杂的电子控制功能，而是聚焦在简易分度场景下的实用性，把操作人员的实际操作习惯放在第一位，去掉了很多非必要的功能模块，整体结构紧凑，所有零部件都采用常规的标准件，加工成本低，后期维护更换配件也很方便。传动部分的结构做了防尘设计，旋钮和面板之间加了密封胶圈，在有少量粉尘的生产车间环境下使用，也不会出现粉尘进入传动结构导致旋钮卡滞的问题。装置的整体重量控制在合理范围内，安装在小型设备的悬臂结构上也不会带来过大的负载，不会影响设备整体的结构稳定性。

　　在实际的设备适配场景中，这套装置可以直接替换掉原有设备上复杂的步进电机控制模块，对于一些只需要固定角度分度的半自动设备，比如小型零件的角度检测工装、标签粘贴的角度定位机构、小型工件的旋转焊接工位，使用这套装置可以大幅简化设备的电控系统结构，降低设备的整体成本，同时因为结构简单，设备的故障率也会比集成了复杂控制板的系统低很多，适合对设备可靠性要求高、控制逻辑简单的应用场景。
