杜邦8Pin连接器外壳结构设计

项目分类:变压器/电感器 发布时间:2025-02-09 ID:923148
  • 杜邦8Pin连接器外壳结构设计
  • 杜邦8Pin连接器外壳结构设计
  • 杜邦8Pin连接器外壳结构设计
  • 杜邦8Pin连接器外壳结构设计
  • 杜邦8Pin连接器外壳结构设计
  • 杜邦8Pin连接器外壳结构设计

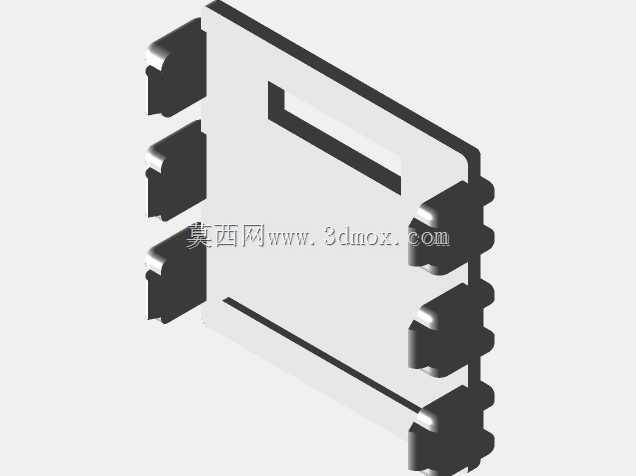

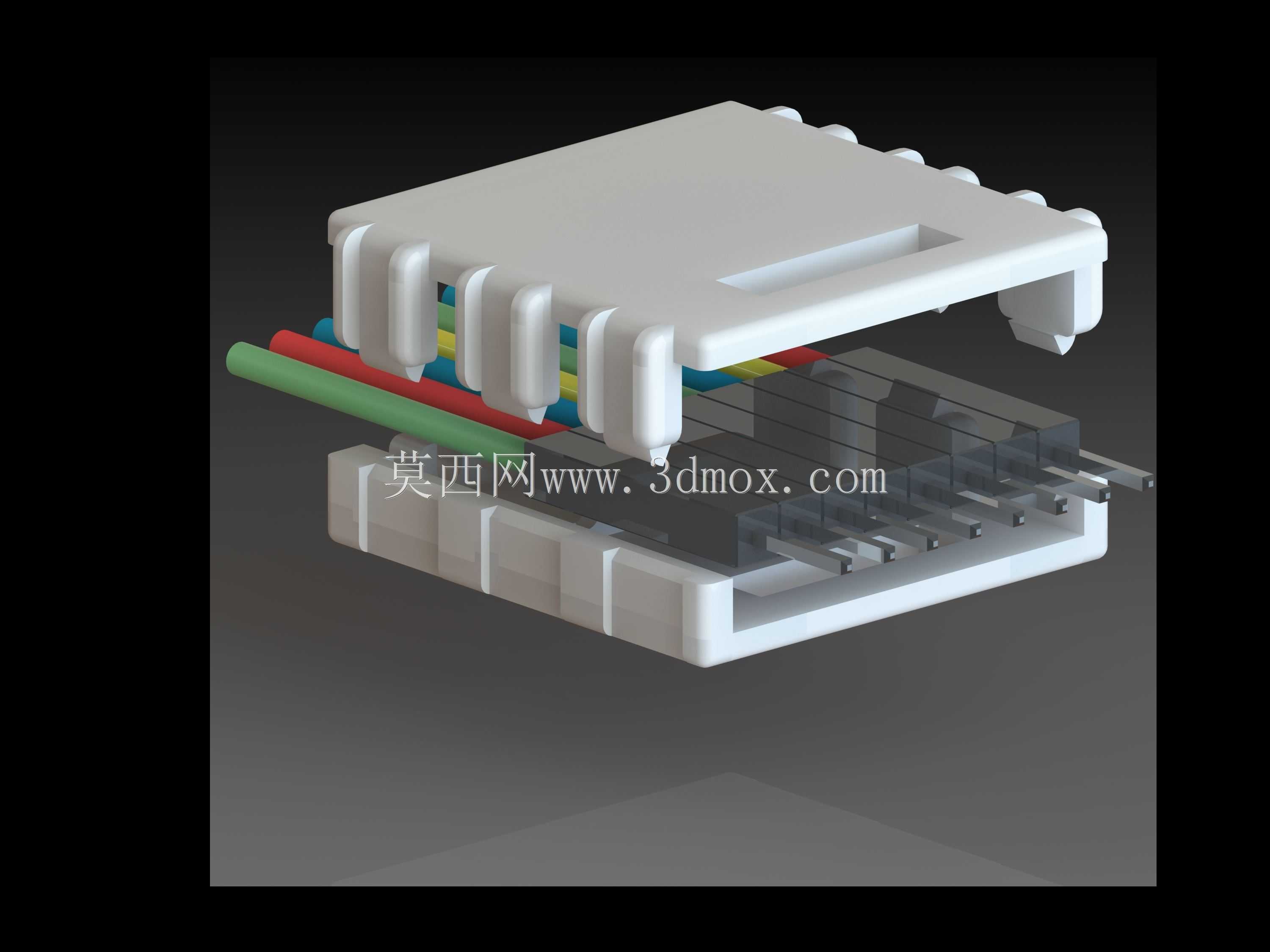

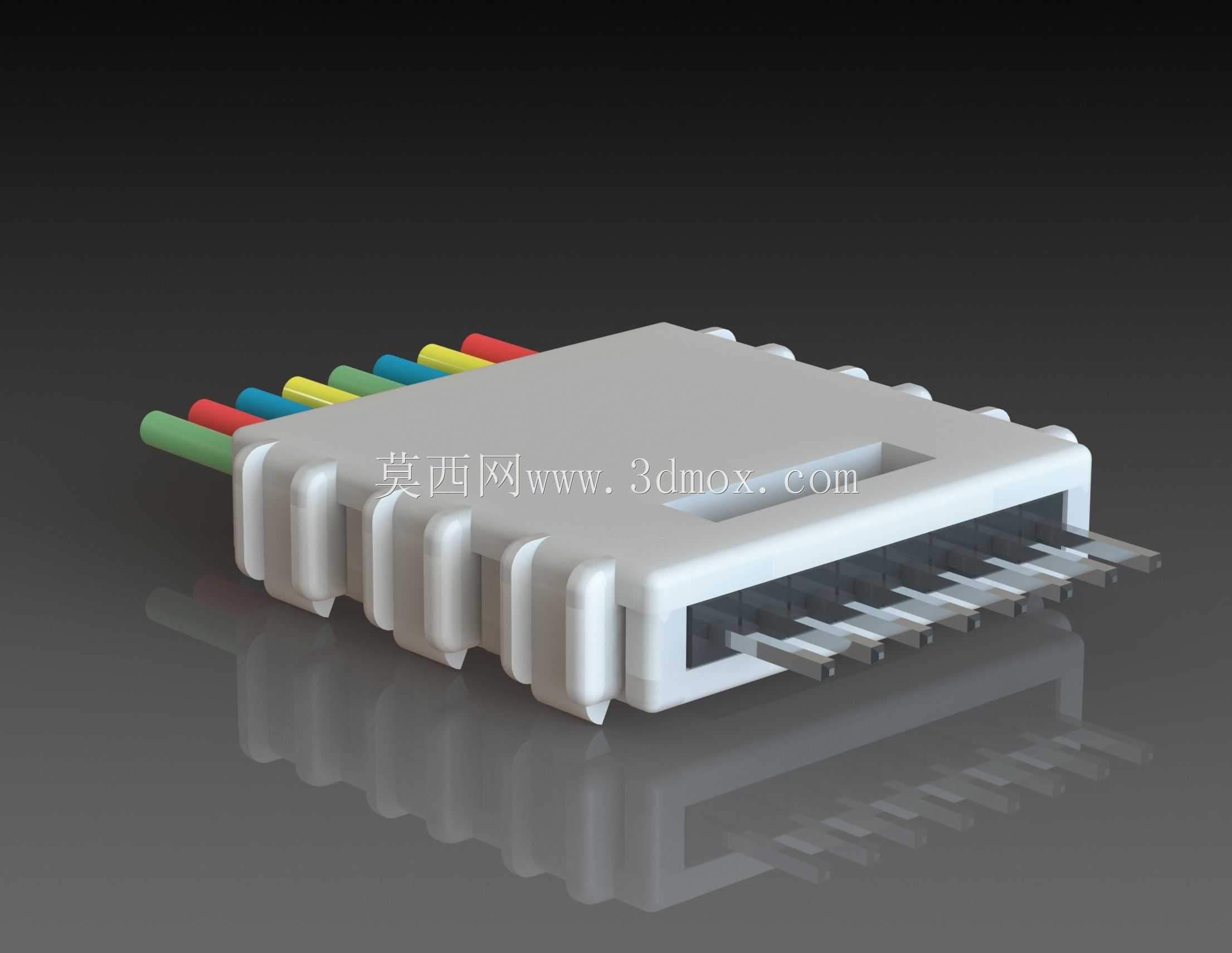

  这款8Pin杜邦连接器外壳采用上下扣合的分体式结构设计,上盖与底座通过侧边的卡扣结构实现锁紧,不需要额外的紧固件即可完成装配,装配后内部形成规整的针脚容纳腔,每一个针脚位都设置了独立的导向槽,能让杜邦公母端子在插入时自动对齐,避免端子插歪导致的接触不良、针脚变形问题。外壳的侧壁设置了多道平行的加强筋,既可以提升外壳整体的抗形变能力,在频繁插拔作业时不会因为受力出现壳体开裂,同时加强筋之间的凹槽也能作为防滑结构,操作人员插拔时可以借助凹槽的摩擦力发力,不需要额外工具就能完成线束对接与拆卸。在低压信号传输、小功率供电回路的线束对接场景中,杜邦类接插件的应用覆盖了实验台架搭建、工控板卡外接、消费电子内部布线等多个领域,8Pin规格的连接器因为针脚密度适中、单针载流能力满足多数信号回路需求,是日常布线作业里使用频率极高的一类接插件。常规市售的杜邦连接器外壳多为标准化注塑件,在一些非标准布线场景、定制化线束排布需求下,通用外壳往往存在适配性不足的问题,比如多色线序的防呆需求、狭小安装空间内的外壳尺寸限制、频繁插拔场景下的外壳结构强度要求,都需要针对性的外壳结构来匹配实际使用需求。

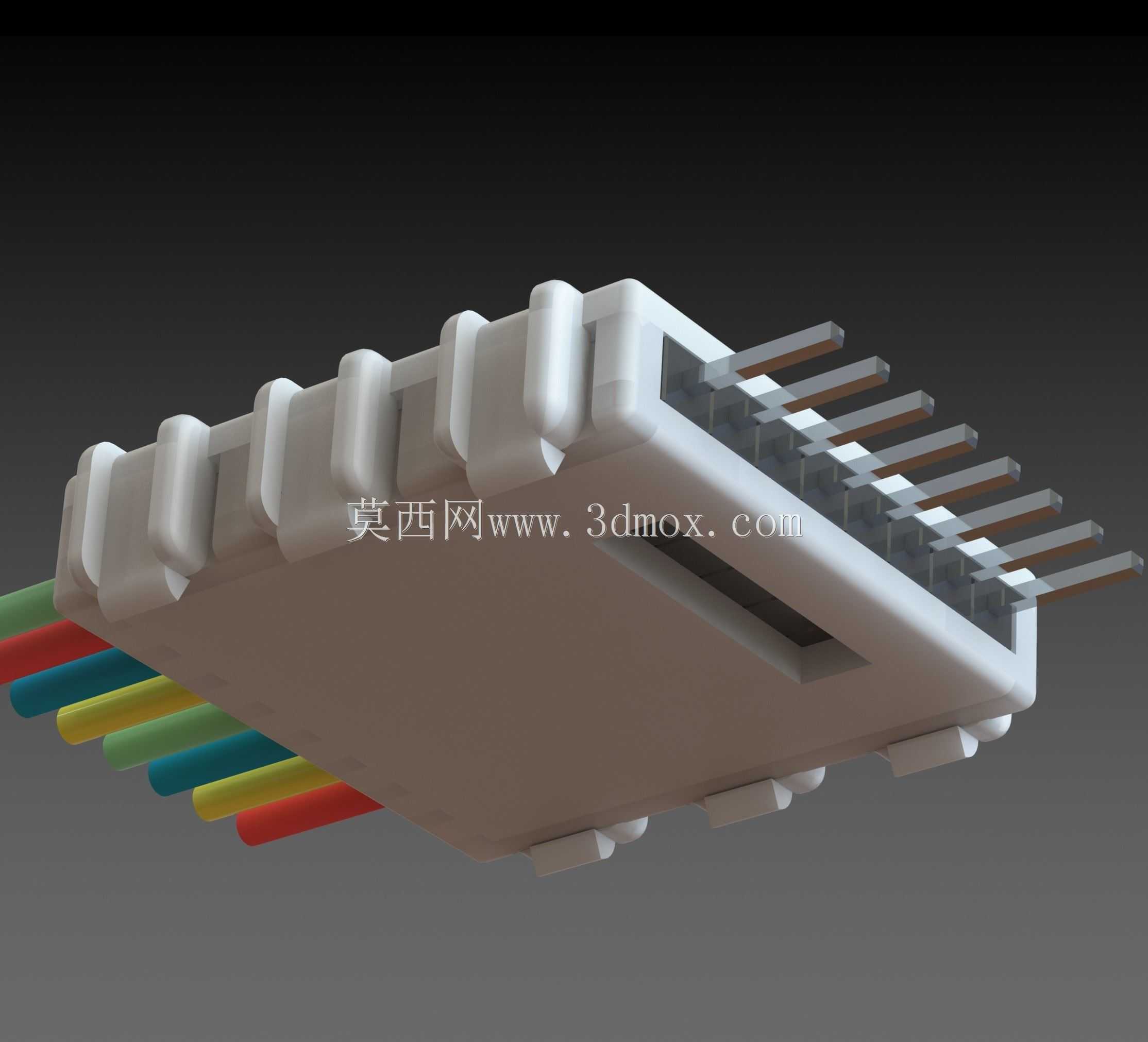

  外壳进线端设置了多道平行的线缆导向槽,不同颜色的跳线可以顺着导向槽排布,不会出现多根线缆在壳体内挤压堆叠的情况,一方面能避免线缆绝缘层因为长期挤压出现破损,另一方面也能让线序排布更规整,后期排查线路故障时可以快速对应每一根线的针脚位置,不需要拆开外壳就能顺着进线槽识别线序。从安装边界来看,这款外壳的整体外轮廓做了圆角过渡处理,没有尖锐的凸起结构,在设备内部的狭小布线空间里安装时,不会刮蹭周边的其他线束或者电路板元件,外壳的整体厚度控制在合理范围内,既保证了结构强度,也不会占用过多的安装空间,即使是多组连接器并排布置的场景,相邻外壳之间也不会出现干涉,预留的插拔操作空间足够操作人员完成接线作业。

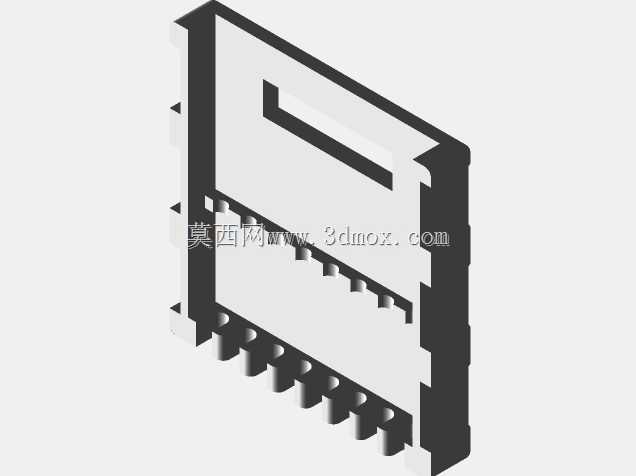

  设计过程中针对端子的固定做了优化,底座上的每个针脚位都设置了倒刺卡合结构,杜邦端子插入后会被倒刺卡住,不会因为线缆拉扯出现端子退针的情况,相比普通的光滑内壁外壳,抗拉扯能力有明显提升,适合用在有一定振动的设备内部布线场景,比如小型实验设备、桌面型工控装置的内部接线,不会因为设备运行的轻微振动导致端子松脱、接触不良。上下盖扣合后,接合面做了错位止口设计,扣合后上下盖之间没有明显的缝隙,可以阻挡日常环境中的灰尘、细小杂物进入连接器内部,避免因为杂物堆积导致的针脚短路、接触电阻增大问题,同时这种止口结构也能提升扣合后的整体刚性,即使外壳受到侧向的挤压力,上下盖也不会出现错位松脱的情况。

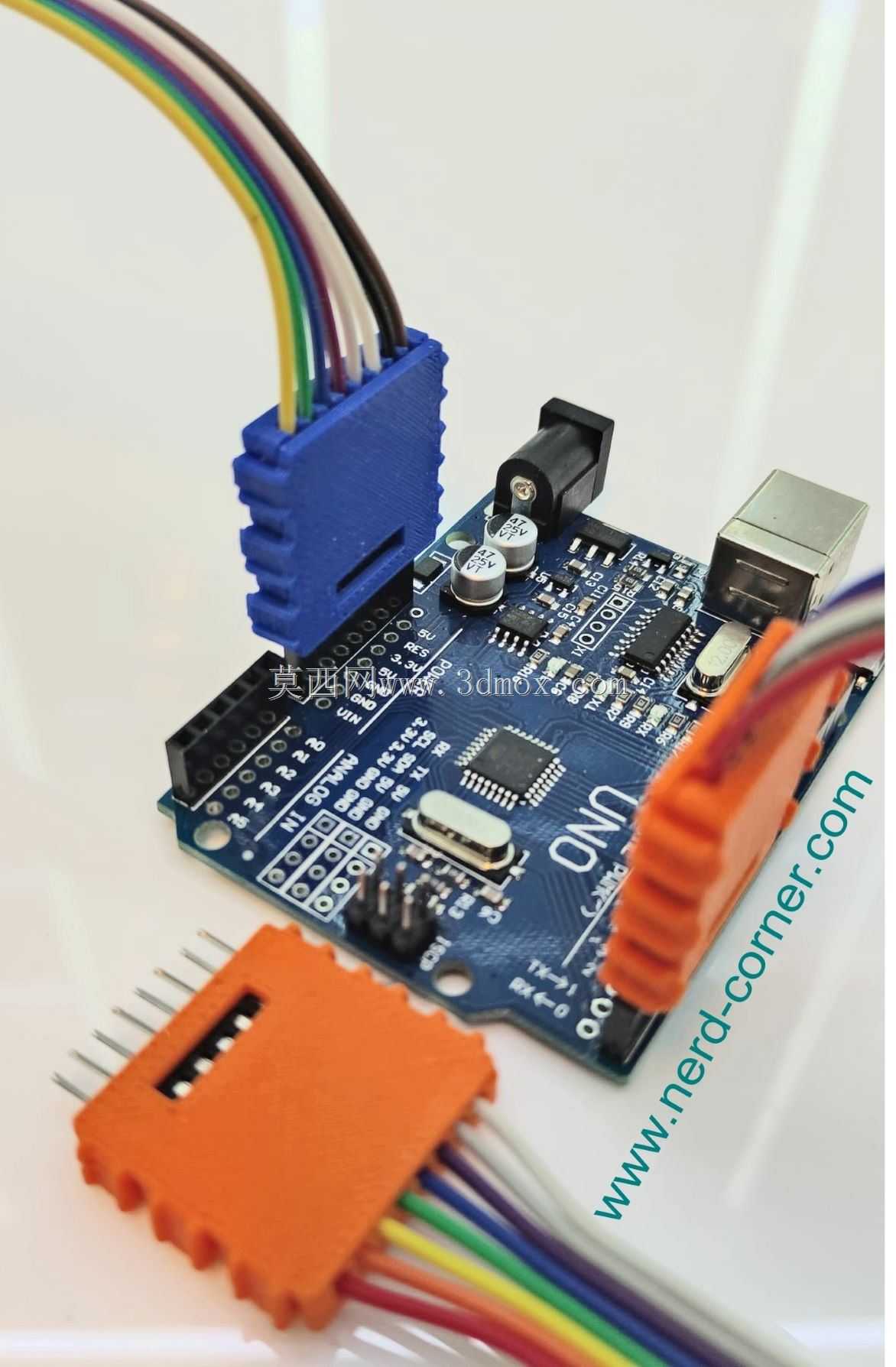

  在实际使用场景中,这类定制化的连接器外壳可以适配不同线径的杜邦跳线,进线槽的尺寸做了兼容设计,常规的22AWG到26AWG线径的跳线都可以顺利穿入,不需要对线缆做额外的处理,装配时只需要将压接好端子的跳线按线序插入底座的针脚槽,再扣合上盖即可完成整个连接器的组装,作业门槛低,即使是没有太多接线经验的操作人员也能快速完成装配,不需要复杂的压接或者焊接工序。针对3D打印的成型特性,外壳的所有结构都做了拔模斜度处理,没有倒扣或者难以成型的薄壁结构,无论是FDM还是光固化工艺都可以顺利打印成型,打印完成后不需要做太多的后处理就能直接使用,对于需要小批量定制连接器外壳的场景,可以快速打印出适配的结构件,不需要开模就能满足特殊布线场景的使用需求,大幅缩短定制件的交付周期,也能降低小批量定制的成本。外壳的表面没有多余的装饰结构,所有的结构设计都围绕实际使用功能展开,卡扣的位置、加强筋的排布、进线槽的尺寸都是经过实际装配验证的,既不会因为结构冗余增加不必要的体积,也不会因为结构缺失影响使用性能,在实际布线作业中可以有效提升接线效率,降低线路故障的概率。
