铁路车辆走行部转向架结构设计

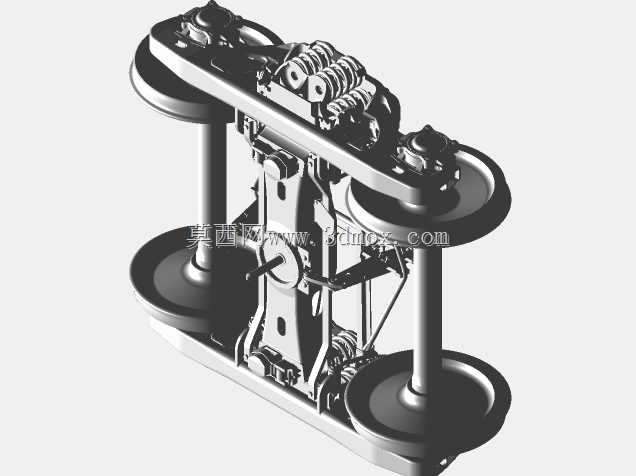

　　从实际应用场景来看，这类两轴式转向架普遍应用于普速客运车辆、货运棚车以及工矿专用轨道运输设备上，承担着承载车体上部全部载荷、传递轮轨间牵引力与制动力、缓冲线路不平顺带来的冲击振动的核心作用，在轨道车辆的全生命周期运行中，转向架的结构强度与装配精度直接决定了车辆的运行安全阈值。从设计思路层面拆解，该结构采用了传统的H型焊接构架作为承载主体，侧梁与横梁的连接位置预留了足够的焊接坡口与应力释放空间，轴箱定位采用导框式结构，能够在保证轮对活动自由度的同时，限制轮对相对于构架的过大横纵向位移，避免轮缘异常磨耗。在轨道交通装备的结构设计体系中，走行部作为直接决定车辆运行平稳性、承载能力与曲线通过性能的核心部件，其三维结构的精准还原是开展动力学仿真、装配校验、维护工艺编制的基础前提。本次呈现的转向架结构，完整覆盖了双轮对组、构架主体、一系悬挂连接位、轴箱定位结构、基础制动安装座等核心组成部分，所有配合面的位置关系均按照实际轨交车辆的装配逻辑搭建，可直接用于转向架的结构认知、改装方案验证以及教学演示场景。

　　轮对部分的踏面轮廓采用了标准的锥形踏面设计，轮缘高度与厚度符合轨距匹配要求，车轴与车轮的配合面按照过盈装配的公差要求设计，能够传递足够的扭矩而不发生相对滑移。一系悬挂的安装位设置在轴箱与构架侧梁之间，预留了螺旋钢弹簧与垂向减震器的安装空间，可根据不同的轴重要求匹配对应刚度的弹性元件，实现垂向振动的有效衰减。基础制动单元的安装座集成在构架横梁与侧梁的连接位置，可适配单元式制动器或者传统的闸瓦制动结构，制动吊座的位置精度经过反复校核，能够保证制动闸片与车轮踏面的均匀接触，避免偏磨导致的制动效能下降。

　　从安装边界与尺寸约束来看，该转向架的轨距适配标准轨距线路，轮对内侧距符合通用轨道车辆的尺寸要求，构架上部的中心销安装位与旁承座位置，可与不同类型的车体底架进行匹配，整体结构的下部限界满足铁路建筑限界的相关要求，不会在运行过程中与轨道旁的基础设施发生干涉。在结构细节处理上，所有的承载拐角位置都做了圆弧过渡处理，避免应力集中导致的构架疲劳裂纹，轴箱位置的密封结构预留了足够的安装空间，能够适配不同类型的滚动轴承组件，保证轮对转动过程中的润滑可靠性。

　　对于三维建模从业者而言，该结构的建模过程需要重点关注轮对与构架之间的相对运动关系，所有转动副的位置必须与实际铰接点重合，才能保证后续运动仿真的结果准确；装配过程中需要严格校验轮对的同轴度、两侧轮对的平行度，避免出现四轮不同面导致的脱轨风险。在设备选型参考层面，该结构的轴重参数适配中等载荷的轨道运输需求，可通过调整构架板材厚度、悬挂元件刚度来适配更高轴重的货运场景，或者更优平稳性要求的客运场景，整体结构的模块化设计程度较高，各个子部件可单独拆分进行优化设计，不需要对整体构架进行大规模改动。
