星球探测车用摇臂式悬架转向行走机构

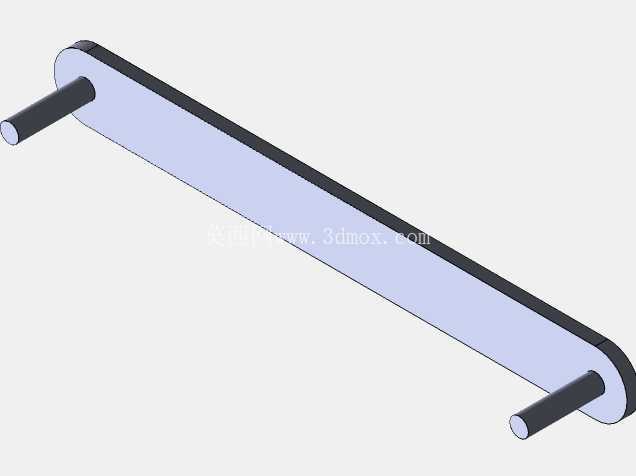

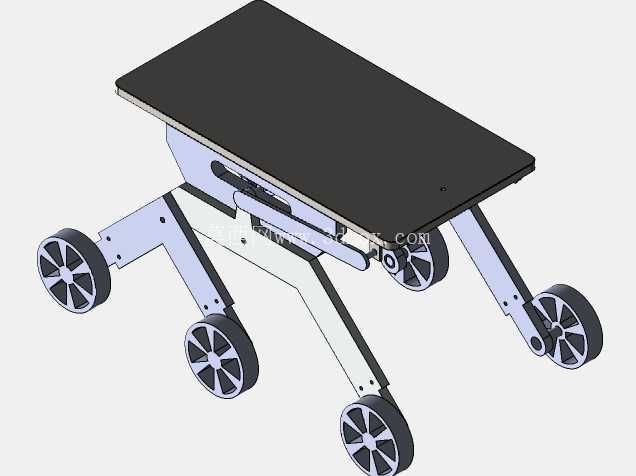

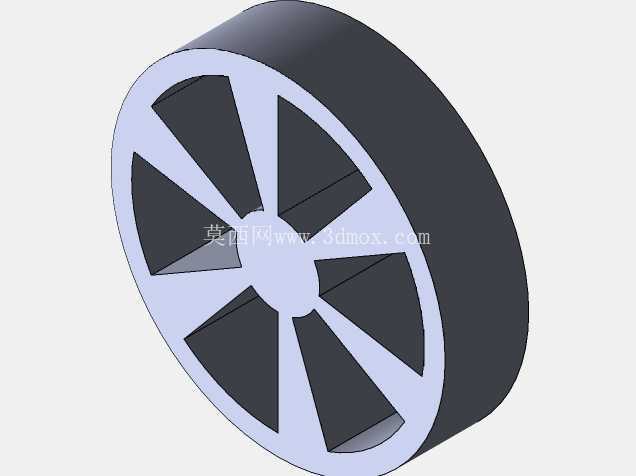

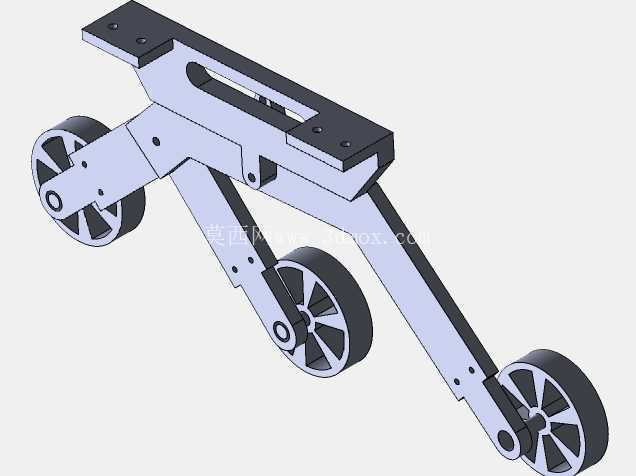

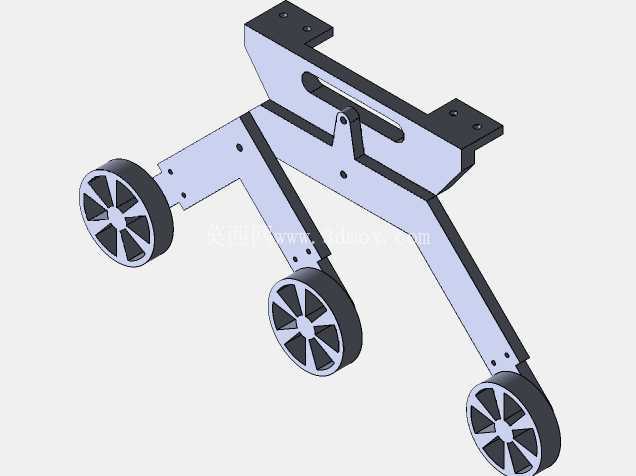

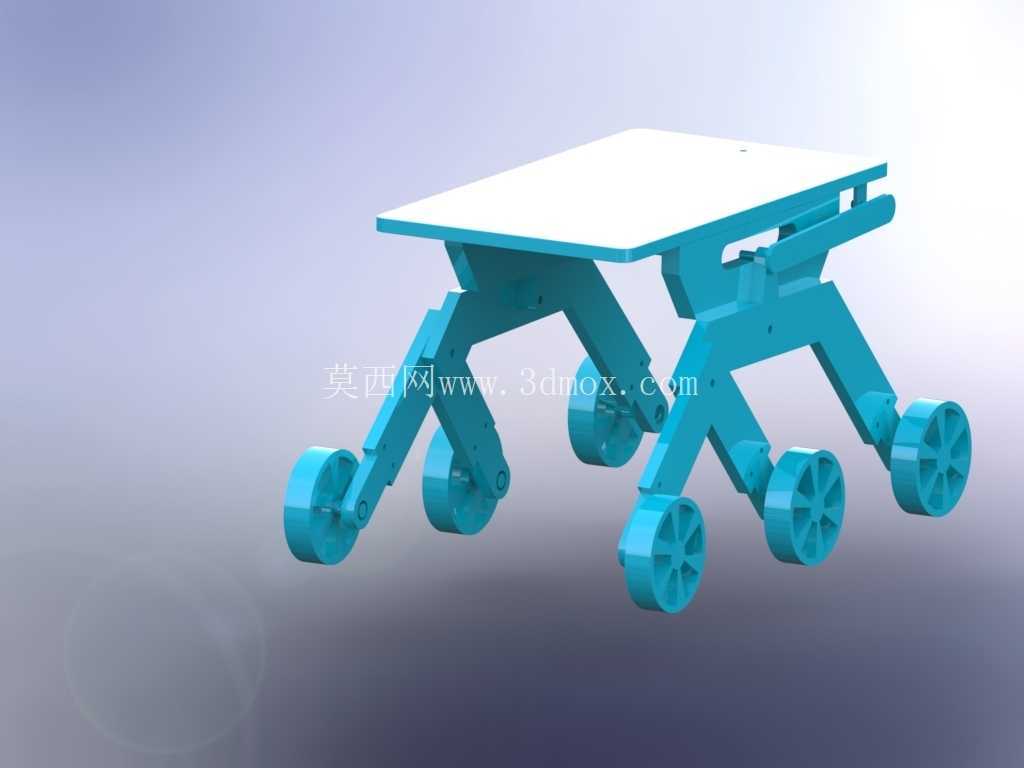

　　该摇臂转向行走机构是专为地外天体表面探测作业场景开发的行走悬架结构，核心适配非结构化崎岖地形的通行需求，可在布满碎石、凹坑、缓坡的未知地表环境下保持载荷平台的稳定姿态，避免搭载的探测设备因行走过程中的剧烈颠簸出现精度偏移或结构损坏。整套机构采用双侧对称的多连杆摇臂布局，每侧配置三组独立行走轮，摇臂铰接点处设置有限位结构，可在单侧车轮遇到凸起障碍时，通过连杆的相对转动将抬升行程分解到其余车轮，始终保证至少四个车轮与地表保持有效接触，不会出现传统刚性底盘在崎岖路面易发生的车轮悬空、附着力不足的问题。

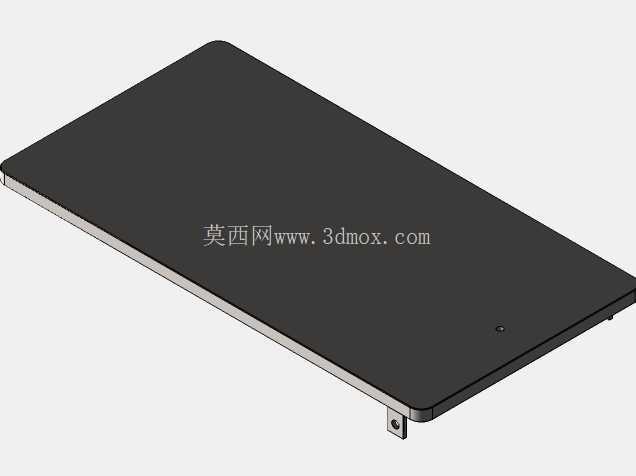

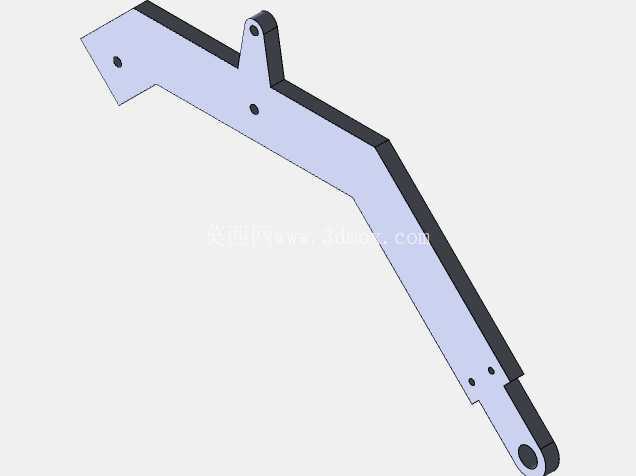

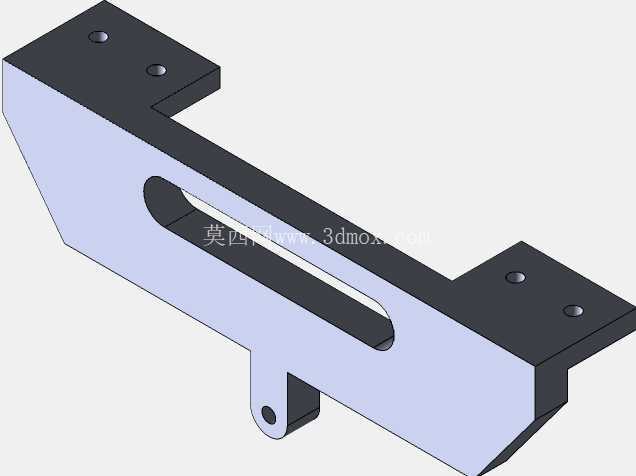

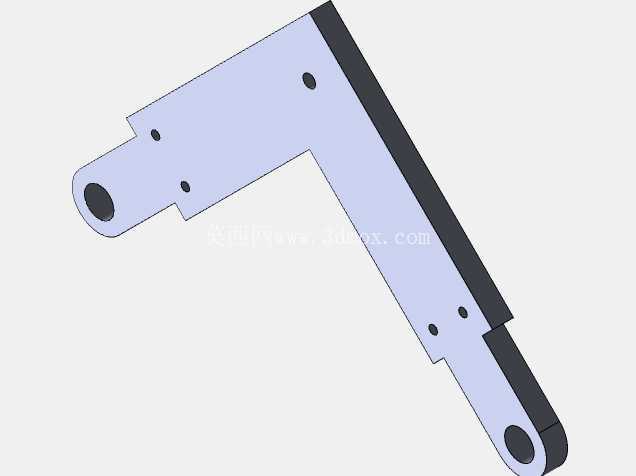

　　从结构设计逻辑来看，整套机构没有配置复杂的弹性减震元件，完全依靠多连杆的铰接转动实现地形自适应，一方面可以降低极端温差环境下弹性元件性能衰减带来的可靠性风险，另一方面也能减少活动部件数量，降低长期无人作业场景下的故障概率。摇臂主体采用镂空式的桁架结构设计，在保证铰接位置结构强度的前提下尽可能削减非受力区域的材料厚度，控制整套行走机构的自重，降低行走过程中的动力消耗。顶部的载荷安装平台为平整板式结构，预留有标准的安装孔位，可直接固定探测仪器舱、能源模块、通信组件等载荷，平台与摇臂之间采用差速式连接结构，当两侧摇臂因地形起伏出现高度差时，平台可始终保持水平姿态，不会随单侧摇臂的抬升出现倾斜。

　　从安装边界来看，整套机构的轮距、摇臂长度、铰接点位置都经过运动学仿真校核，单侧车轮的最大越障高度可达到车轮直径的1.5倍，爬坡角度可满足30度以内的缓坡通行需求，转向动作通过两侧车轮的差速转动配合摇臂的小幅摆动实现，不需要额外设置独立的转向驱动桥，进一步简化了传动链路。在实际应用中，这类摇臂转向架结构除了用于地外天体探测车，也可适配灾后废墟搜救机器人、复杂地形巡检机器人等作业场景，在路面条件差、无法提前规划通行路径的作业环境下，相比传统的轮式底盘、履带式底盘有着更强的地形适应能力，同时相比多足步行结构有着更低的控制复杂度与更高的行走效率。

　　建模过程中对所有铰接位置的配合间隙都做了参数化设置，可根据不同的载荷重量、轮径尺寸快速调整摇臂的连杆比例，适配不同规格的探测平台开发需求，所有受力位置的壁厚都经过受力仿真验证，可满足冲击载荷下的结构强度要求，不会在越障过程中出现结构变形或铰接点卡滞的问题。
