六针杜邦连接器绝缘外壳结构设计

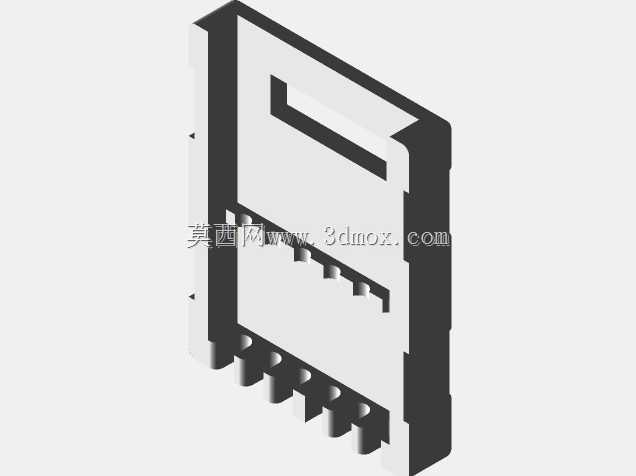

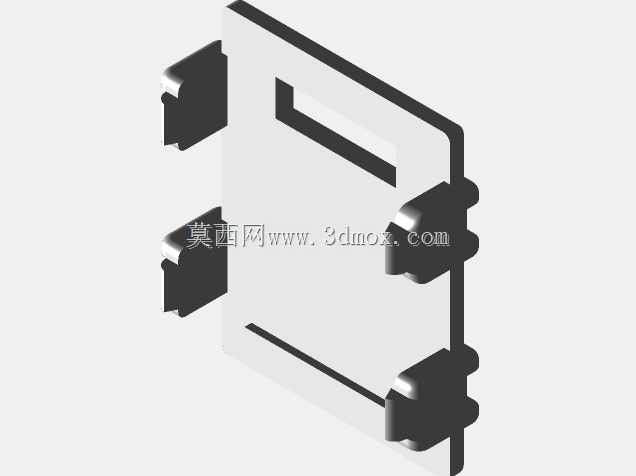

　　在低压电子线束的装配场景里，杜邦6Pin连接器是实验电路搭建、小功率设备内部接线、工控信号转接环节最常用的接插部件之一，其外壳的结构设计直接决定了接线效率、接插可靠性与长期使用的稳定性。这款六针杜邦连接器外壳采用一体式绝缘塑壳结构，主体为长方体基础造型，外壳两侧设置了对称的内凹卡扣位，在公母头对插时可以实现弹性锁止，避免设备运行过程中受振动拉扯出现松脱、接触不良的问题，这一结构在小型自动化设备的内部信号接线、3D打印机控制板接线、学生电子实验电路搭建场景中，能大幅降低后期运维的接线故障概率。

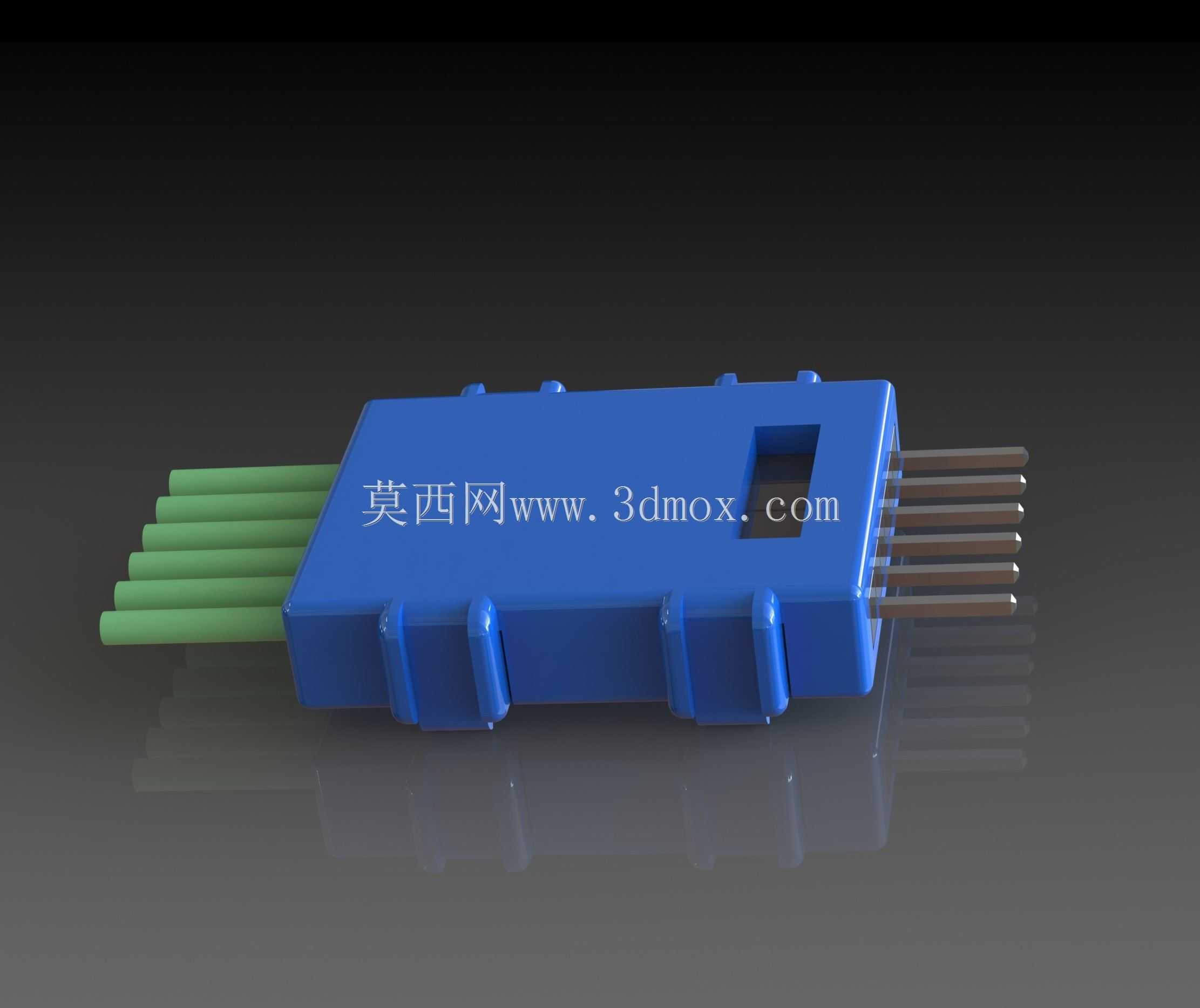

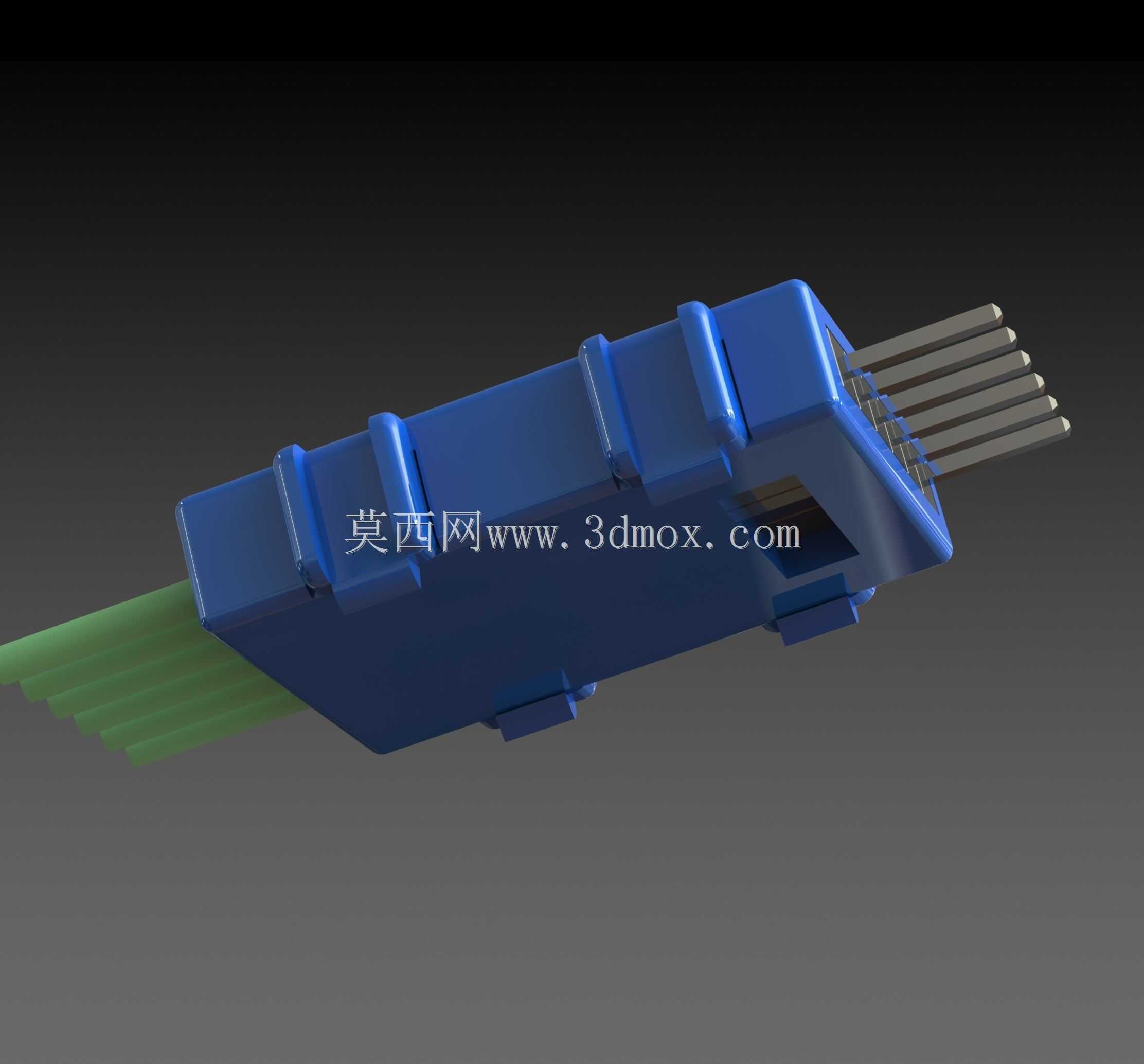

　　从设计思路上看，外壳的插针端预留了六个等距排列的金属插针安装槽，槽位间距严格遵循通用杜邦接插件的标准节距，每个槽位内壁设置了细微的导向筋，插针压入后可以限制径向晃动，保证公母头对插时每根针脚都能精准对位，不会出现针脚弯折、错位短路的问题；外壳的进线端则对应设置了六个进线孔，孔位边缘做了圆角过渡处理，跳线穿入时不会刮伤线芯外层的绝缘皮，避免多股线芯外露引发的相邻针脚短路风险。外壳表面设置了多道横向的加强筋，既可以提升塑壳的结构强度，在频繁插拔的使用场景下避免外壳开裂，也能作为插拔时的受力防滑位，操作人员插拔时不需要额外借助工具，手指捏持加强筋位置就能平稳发力完成接插动作。

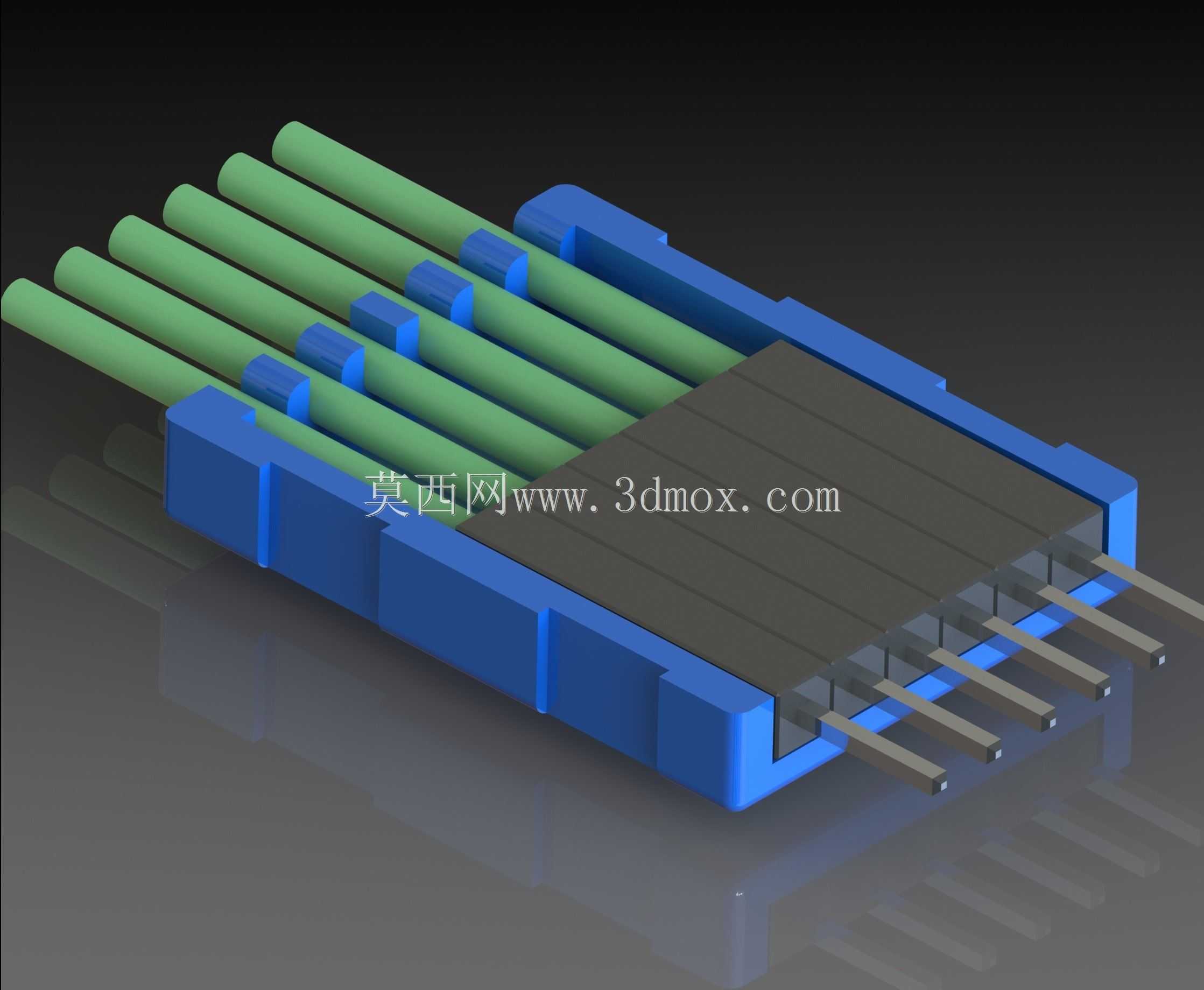

　　从安装边界来看，这款外壳的整体宽度适配六针杜邦接插件的标准安装尺寸，插针伸出外壳端面的长度符合通用接插件的啮合深度要求，对插后公母头的重合尺寸控制在合理区间，既不会因为啮合过浅导致接触电阻过大，也不会因为插入过深顶坏塑壳内部的限位结构。外壳的壁厚设计兼顾了绝缘性能与注塑成型的工艺要求，均匀的壁厚可以避免注塑过程中出现缩痕、缺料等成型缺陷，外壳内部的针脚固定位与进线孔保持同轴度，跳线压接插针后可以顺畅推入外壳内部，不会出现线芯弯折在壳体内的问题。

　　在实际使用场景中，这类连接器外壳多用于低电压、小电流的信号传输线路，比如传感器与控制板的接线、面板指示灯与主板的接线、小型模块之间的通讯接线，外壳的绝缘材质可以耐受常规电子设备内部的工作温度，不会因为设备长期运行发热出现塑壳变形、绝缘性能下降的问题。外壳侧面的防呆结构设计，能避免公母头反插，操作人员接线时不需要反复核对针脚定义，只要对准防呆位就能完成正确插接，大幅提升批量装配时的接线效率，减少人工接线的错误率。在三维建模过程中，这类外壳的结构需要重点关注卡扣的弹性变形量，既要保证锁止时的卡持力足够，也要保证卡扣在反复插拔过程中不会因为变形量超过材料屈服极限出现断裂，同时所有的棱边都做了圆角处理，避免注塑成型后出现锋利的飞边，装配时划伤操作人员的手指。进线端的孔位尺寸与常用的22AWG、24AWG跳线线径匹配，压接好插针的跳线可以顺利穿入，不会出现孔位过大导致线芯晃动、或是孔位过小导致插针无法推入到位的问题。
