适配NRI-G13硬币验证器的可打印前板结构

　　这款前板结构主要适配自助终端类设备内搭载的NRI-G13型硬币验证器使用，常见于自动售货机、自助售币机、无人值守缴费终端、街机娱乐设备的硬币接收模块前端安装位，作为验证器与设备外框之间的衔接固定部件，同时承担硬币投入导向、返还硬币输出的通道限位作用。从实际装机场景来看，这类前板直接暴露在设备操作面，需要兼顾结构安装精度与操作交互的实用性，日常使用中会频繁接触用户投币动作、硬币返还的滑动摩擦，因此结构设计上首先考虑了安装适配的边界约束。

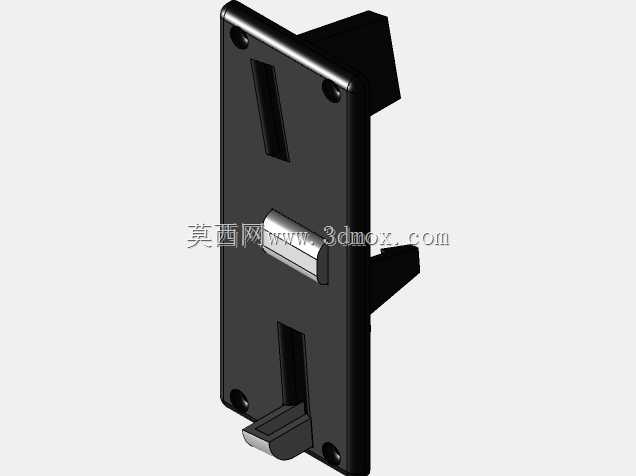

　　整个板体采用平板式基座加侧向定位凸台的结构形式，平板主体上预留了四个角位的沉头安装孔，孔位间距完全匹配NRI-G13硬币验证器的前端固定螺孔尺寸，安装时可以直接通过螺丝将前板与验证器前端锁紧，侧向伸出的两个凸台结构用于卡入设备外壳的预留安装槽内，限制板体在设备面板上的前后窜动与左右偏移，避免长期使用后出现松动错位的问题。板体正面开设了两个长条形通槽，上方窄槽对应硬币验证器的投币入口位置，槽边做了微小的倒角导向，用户投币时硬币可以顺着倒角滑入验证器入口，减少卡币概率；下方宽槽对应硬币返还通道的出口位置，槽口尺寸刚好容纳8mm规格弹簧驱动的返还推块动作，当验证器识别到无效硬币或者触发找零指令时，返还机构带动推块将硬币从下方槽口推出，槽口的边缘做了圆弧过渡，避免硬币推出时出现卡滞或者刮伤硬币表面的情况。

　　板体中部的凸起卡扣结构，用于卡合验证器前端的装饰滑盖，滑盖可以在需要维护验证器的时候向上滑开，日常使用时盖住内部机构缝隙，避免灰尘、杂物落入验证器内部造成识别故障。设计时充分考虑了3D打印的工艺可行性，所有结构的壁厚均控制在1.5mm以上，没有出现小于0.8mm的薄壁悬空结构，打印时无需添加过多支撑即可完成成型，打印完成后仅需简单去除支撑毛刺即可直接装机使用，不需要额外的二次机加工。

　　从安装边界来看，整个前板的外轮廓尺寸完全匹配常规自助设备操作面板的标准预留开孔，板体背面与验证器前端面的贴合面做了0.2mm的间隙预留，避免3D打印的成型误差导致装配时出现干涉，侧向凸台的厚度与设备外壳面板的厚度适配，安装后板体正面与设备外表面保持齐平，不会出现凸起或者凹陷的情况，保证设备操作面的整体平整度。在功能细节上，投币槽的宽度尺寸略大于一元硬币的直径，同时小于两枚硬币并排的宽度，避免用户同时投入多枚硬币造成卡堵；返还槽的深度刚好覆盖推块的全行程范围，推块动作时不会与槽壁发生摩擦，8mm复位弹簧的安装位在板体背面预留了定位柱，弹簧套在定位柱上不会出现偏移脱落，保证返还机构每次动作后都能可靠复位。实际装机测试中，这款前板可以完全替代原厂的注塑前板使用，在小批量设备改装、老旧设备配件更换的场景下，不需要开模即可快速制作适配配件，大幅降低配件更换的周期与成本，结构强度完全满足日常高频使用的需求，长期投币、退币动作下不会出现结构变形或者磨损过度的问题。
