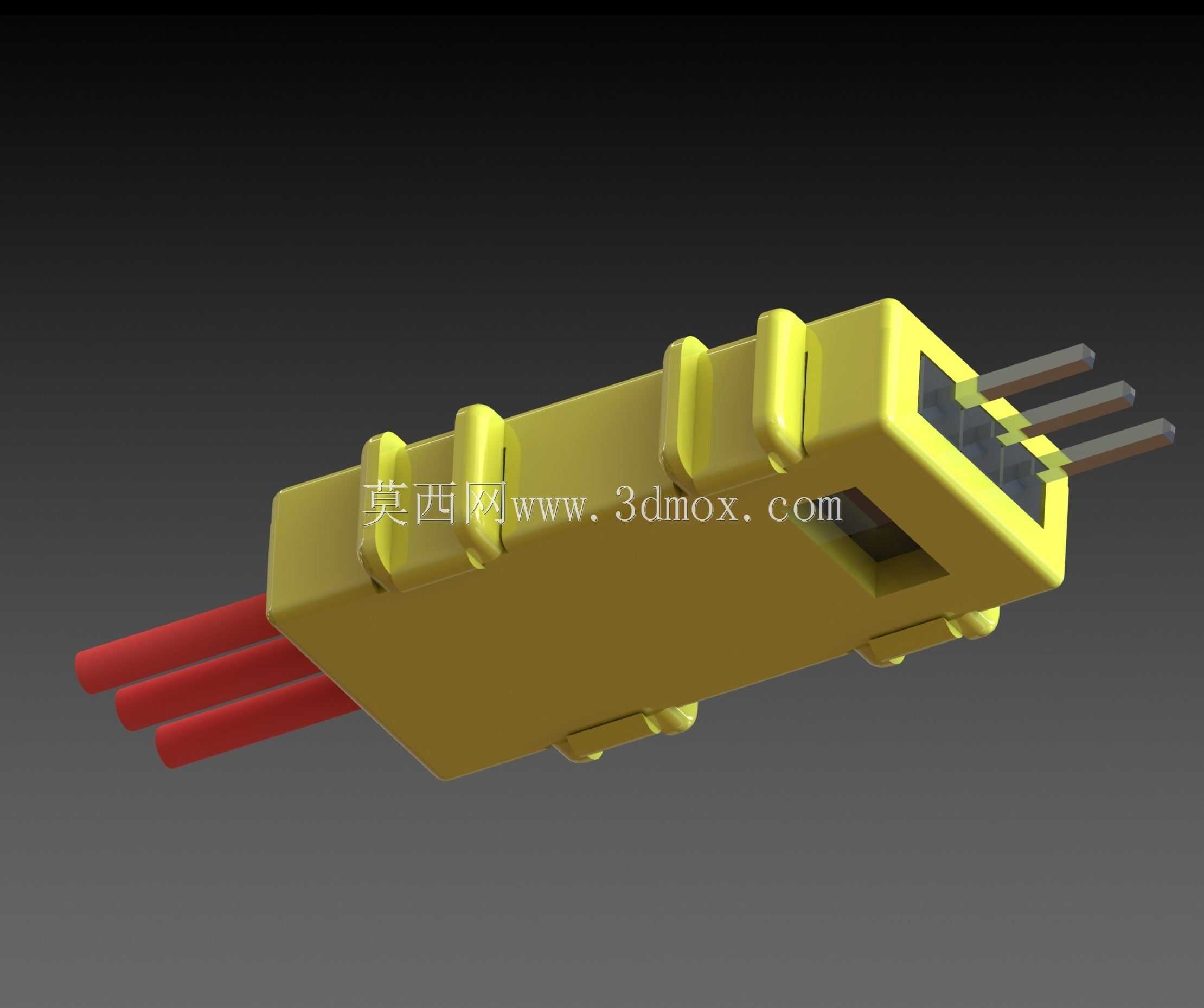

12mm间距3Pin杜邦连接器外壳结构

　　在低压电子线束的板间连接、实验板跳线布线场景里，杜邦接插件的使用频次极高，尤其是3Pin规格的连接器，常被用于传感器信号传输、小电流供电回路的快速插拔连接，这款12mm规格的杜邦连接器外壳，就是针对跳线连接场景做的结构适配，核心作用是为内部的金属插针提供绝缘防护与对位导向，避免插针弯折、相邻引脚短路，同时给插拔操作提供受力支撑，降低线束拉扯导致的接触不良概率。

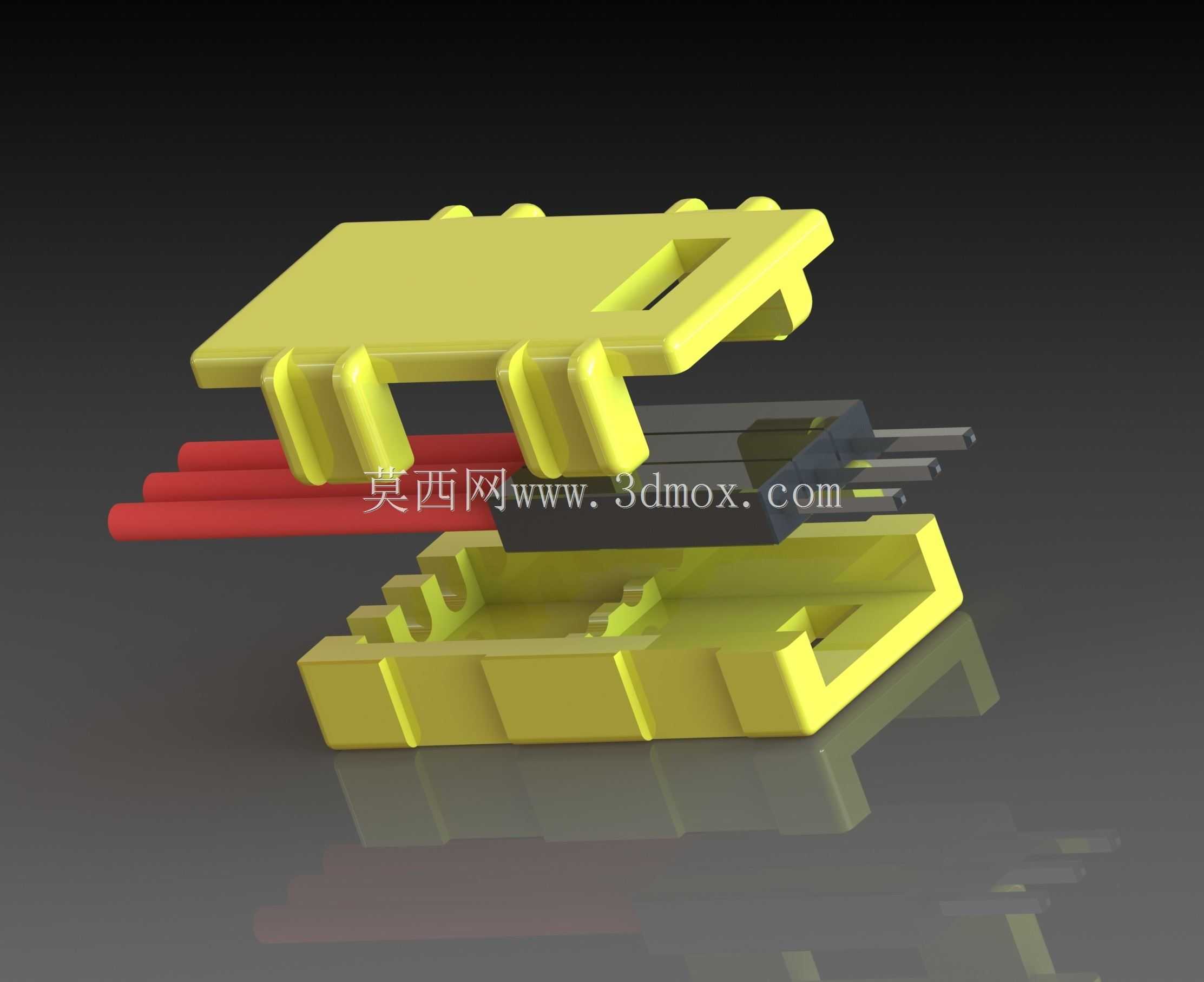

　　从实际使用的边界条件来看，这款外壳适配的是标准2.54mm间距的3Pin杜邦插针组，整体外形长度控制在12mm，宽度方向刚好覆盖3根插针的排布宽度，不会占用PCB板上过多的安装空间，在密集布线的面包板、小型控制板上使用时，不会和相邻的接插件产生空间干涉。外壳采用上下扣合的分体式结构，上盖和底座之间设置了对应的卡扣限位结构，组装时只需要将压接好导线的金属插针从尾部穿入底座的针孔槽内，再扣合上盖，就能通过壳体内的防退卡槽卡住插针尾部的倒刺，避免插针在插拔过程中从壳体内脱出，不需要额外的点胶或者压接固定工序，手工组装的效率很高，很适合小批量线束加工、电子实验的快速接线需求。

　　设计过程中重点考虑了插拔操作的人机交互细节，外壳两侧做了内凹的防滑纹路，插拔时手指可以捏住两侧的防滑位发力，不会因为外壳表面光滑导致施力打滑，也能避免手指直接碰到金属插针引发的触电风险，虽然杜邦连接器多用于36V以下的弱电回路，但绝缘防护的冗余设计依然是必要的。针孔槽内部做了导向倒角，插针对接时不需要完全精准对位，顺着倒角就能顺利滑入对接的母座内，降低盲插时的插针弯折概率，这一点在设备内部狭小空间的盲操作场景下尤为实用，很多时候设备内部的接线位置视线无法直接到达，全靠手部触感操作，导向结构能大幅降低接线的失误率。

　　外壳的壁厚控制在1.2mm，既保证了足够的结构强度，日常插拔受力时不会出现壳体开裂的情况，也不会因为壁厚过大导致整体尺寸臃肿，在多组接插件并排布置的场景下，相邻外壳之间可以保留0.5mm以上的安全间隙，不会因为壳体公差累积出现装不进去的情况。尾部的出线口做了圆弧过渡处理，导线从壳体内引出时不会被壳体的锐边割破绝缘层，即使线束反复弯折，也能降低导线根部断裂的风险，很多现场使用的故障都来自导线根部的应力集中断裂，这个圆弧过渡结构看似不起眼，却能大幅提升接插件的实际使用寿命。

　　在电路连接的应用场景里，这款3Pin连接器外壳可以适配信号、电源、接地的三线连接需求，比如常见的霍尔传感器接线、小型舵机的控制线接线、调试串口的通讯接线，都能用到这个规格的接插件，相比焊接固定的方式，这种可插拔的结构方便设备的模块化拆装，后期维护时不需要重新焊线，只需要拔下接插件就能更换对应的模块，大幅降低现场维护的时间成本。壳体内部的针槽之间设置了隔离筋，将相邻的两个插针完全隔开，即使在潮湿、多尘的使用环境下，也能避免相邻引脚之间的爬电距离不足引发的短路问题，绝缘防护等级满足常规室内电子设备的使用要求。

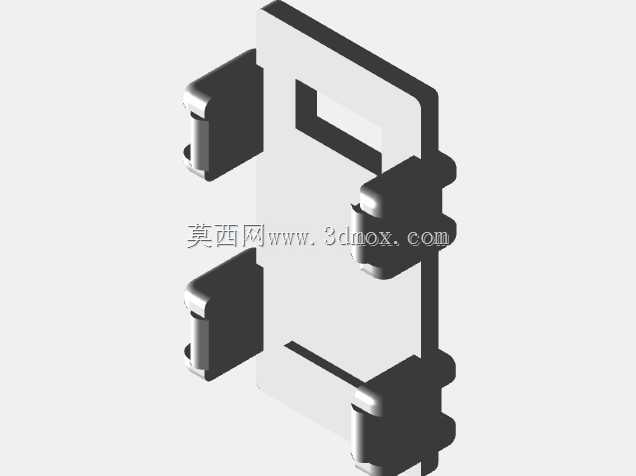

　　从建模的结构细节来看，上下壳体的扣合位置做了0.1mm的装配间隙预留，考虑到3D打印或者注塑生产时的公差，不会因为尺寸偏差导致扣合过松或者扣不上，卡扣的卡合量设计在0.3mm，既保证扣合后不会轻易松脱，又能在需要维修拆壳时，用小号一字螺丝刀轻轻撬动就能分开上下盖，不会把卡扣撬断。外壳的外表面没有多余的装饰结构，所有的结构特征都服务于功能需求，没有冗余的设计，这也是工业接插件类零件的设计核心，所有的结构都要为可靠性、装配效率、使用便利性服务，不需要多余的外观造型。

　　实际选型使用时，需要注意这款外壳适配的是标准杜邦公针或者母针的压接尺寸，压接导线的线径建议在24AWG到22AWG之间，过粗的导线无法穿过尾部的出线孔，过细的导线压接后会出现接触不良的问题。安装时不需要额外的固定件，直接依靠插针和对接座之间的摩擦力就能保持连接稳定，在有振动的使用场景下，可以在外壳对接处套一层热缩管做额外固定，避免长期振动导致接插件松脱。整体结构的设计完全围绕弱电连接场景的实际痛点展开，没有过度设计，每一处结构细节都对应实际使用中可能出现的问题，不管是用于3D打印自制接插件外壳，还是作为注塑生产的结构参考，都具备很高的实用价值。
