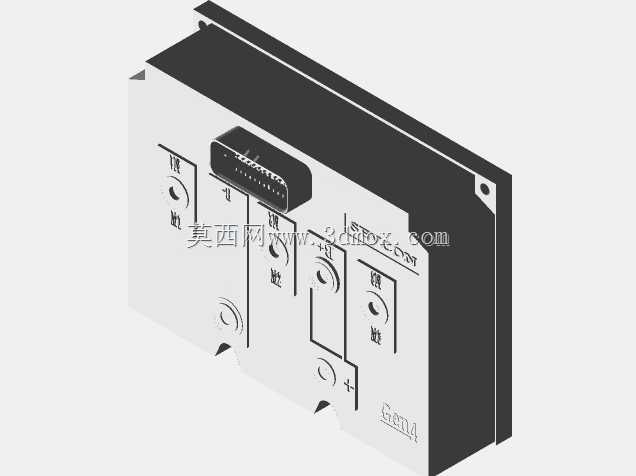

Sevcon Gen4尺寸4电机控制器结构设计

　　这款Sevcon Gen4尺寸4的电机控制器，是低压直流驱动系统里的核心电控部件，在电动叉车、低速电动作业车辆、AGV搬运设备、小型电动工程机械的动力回路中承担核心控制职能，负责将动力电池输出的直流电能按照整车控制指令转换为适配驱动电机的电能输出，同时实时采集电机运行的电流、转速、温度信号，完成扭矩输出调节、运行状态保护、故障逻辑判定等核心功能，是电动动力系统里连接电池组与驱动电机的关键枢纽部件。

　　从结构设计维度看，这款控制器采用一体化金属壳体封装设计，壳体主体为压铸铝合金材质，兼顾结构强度与散热需求，壳体外侧的安装耳位预留了标准螺栓安装孔，安装孔位的中心距、孔径参数适配多数工业电动车辆的电控安装支架标准，安装时可直接通过M6螺栓固定在设备的电控舱安装平面上，安装面与壳体之间可根据防护需求加装导热硅胶垫，既可以提升壳体向安装基座的散热传导效率，也能填充安装间隙避免长期运行产生的振动磨损。壳体的整体外形为方正的长方体结构，边角做了圆弧过渡处理，避免安装维护过程中尖锐边角划伤操作人员，同时也能降低壳体应力集中风险，提升设备在振动工况下的结构可靠性。

　　接口布局方面，控制器正面预留了主功率接线端子与信号通讯接口，主功率端子区分正负极与电机三相接线位，每个接线位都设置了独立的紧固螺丝与防松垫片结构，大电流回路的接线端子做了镀锡处理，降低接触电阻避免长期大电流运行出现端子过热问题；信号接口采用高密度防水接插件，接插件的引脚定义匹配通用的整车CAN通讯协议、油门信号输入、刹车信号输入、温度传感器采集等功能需求，接插件外围设置了导向定位结构，安装时可快速对准插合，避免插针弯折损坏，接插件锁紧后可达到IP65级防护能力，适配户外作业、潮湿多尘的工业应用场景。正面面板上还预留了状态指示灯与调试接口位置，指示灯可直观显示控制器的上电状态、运行状态、故障类型，调试接口可连接上位机完成参数配置、固件升级、故障日志读取等操作，无需拆解壳体即可完成常规调试维护工作。

　　从设计思路上看，这款控制器的结构设计充分考虑了工业场景的实际使用需求，功率器件直接贴合在壳体内部的散热基板上，通过壳体本身作为散热结构，无需额外加装散热风扇即可满足额定功率下的散热需求，减少了活动部件带来的故障点，提升了设备在高粉尘、高振动工况下的运行可靠性。壳体的接缝处采用一体式密封胶条设计，所有外部接口都做了防水密封处理，可应对高压水枪冲洗、户外淋雨等使用场景，满足工业设备的户外使用防护要求。内部电路板采用多层板设计，功率回路与信号回路做了分层隔离布置，避免大电流开关过程产生的电磁干扰影响信号采集精度，电路板表面做了三防漆涂覆处理，可抵御潮湿、盐雾、霉菌等环境因素对电路板的侵蚀，延长设备的使用寿命。

　　在实际选型适配过程中，这款控制器的安装边界尺寸需要与电控舱的预留空间做匹配，其整体厚度方向的尺寸预留了接插件插合后的空间余量，安装时需要在接插件侧预留不小于30mm的接线操作空间，方便完成线束接插与紧固操作；主功率接线端需要预留足够的线束弯曲半径，避免线束过度弯折导致绝缘层破损。控制器的安装平面需要保证平面度公差不大于1mm，避免安装时螺栓紧固力不均匀导致壳体变形，影响内部功率器件与散热基板的贴合度，进而导致散热效率下降出现过热保护问题。在配套线束设计时，主功率回路的线束线径需要匹配控制器的额定输出电流，信号线束需要采用屏蔽线设计，屏蔽层单端接控制器壳体的接地端，降低外部电磁干扰对通讯信号的影响，保证控制指令传输的稳定性。

　　在不同的应用场景下，这款控制器可通过参数配置适配不同功率等级的直流无刷电机、永磁同步电机，可支持扭矩模式、转速模式等多种控制模式切换，可根据不同设备的动力特性调整加速曲线、限流值、保护阈值等参数，适配从轻型搬运设备到中型工程设备的不同动力需求。其紧凑的外形尺寸可以有效节省电控舱的安装空间，对于安装空间受限的小型电动设备来说，这种高集成度的结构设计可以大幅降低电控系统的布置难度，无需额外设计复杂的安装支架与散热结构，即可完成电控系统的集成安装。
