树莓派DIN导轨安装固定支撑支架

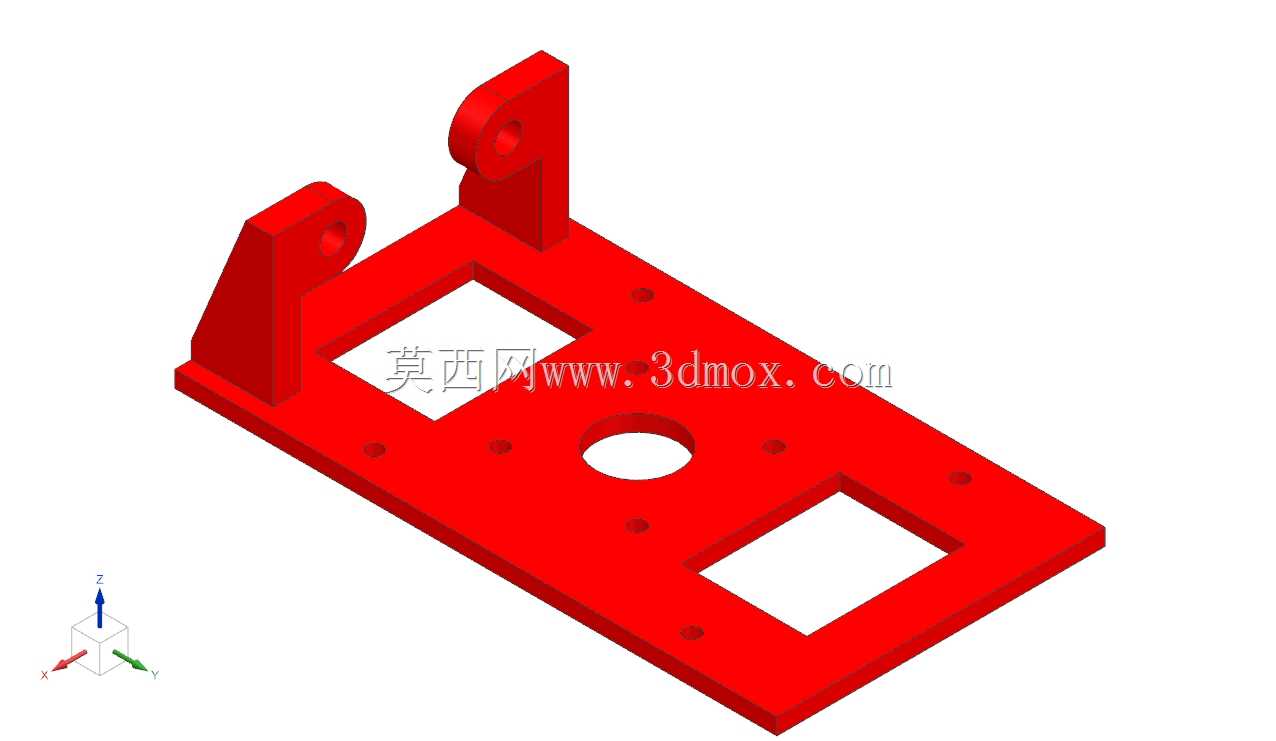

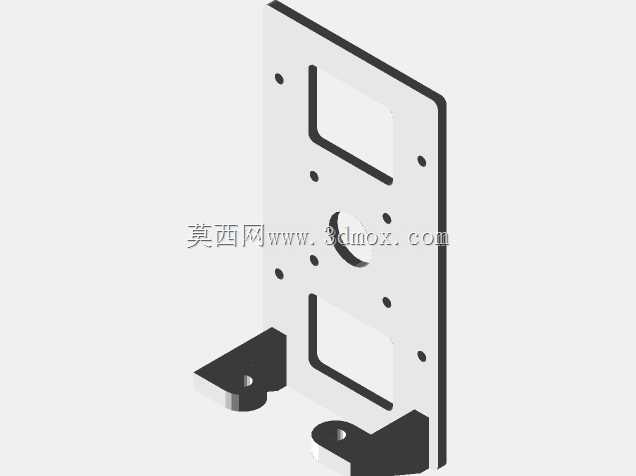

　　在工业控制、嵌入式设备集成场景中，树莓派作为低成本主控单元常被部署在标准电气柜内，而DIN导轨是电气柜内通用的安装载体，常规树莓派本身无适配DIN导轨的安装结构，直接摆放或采用扎带固定的方式存在固定不牢、布线杂乱、维护拆装不便的问题，这款支撑支架正是为解决该类安装痛点设计的适配结构。该支架采用板式结构设计，主体为平板形态，底部设置两个带安装孔的折边固定脚，固定脚的开孔位置与标准DIN导轨的安装卡扣间距匹配，可直接卡入标准宽度的DIN导轨完成支架自身的固定，无需额外在柜板上打孔，适配电气柜内常规35mm宽度DIN导轨的安装规范，安装后支架板面与导轨保持垂直，预留出足够的布线空间。

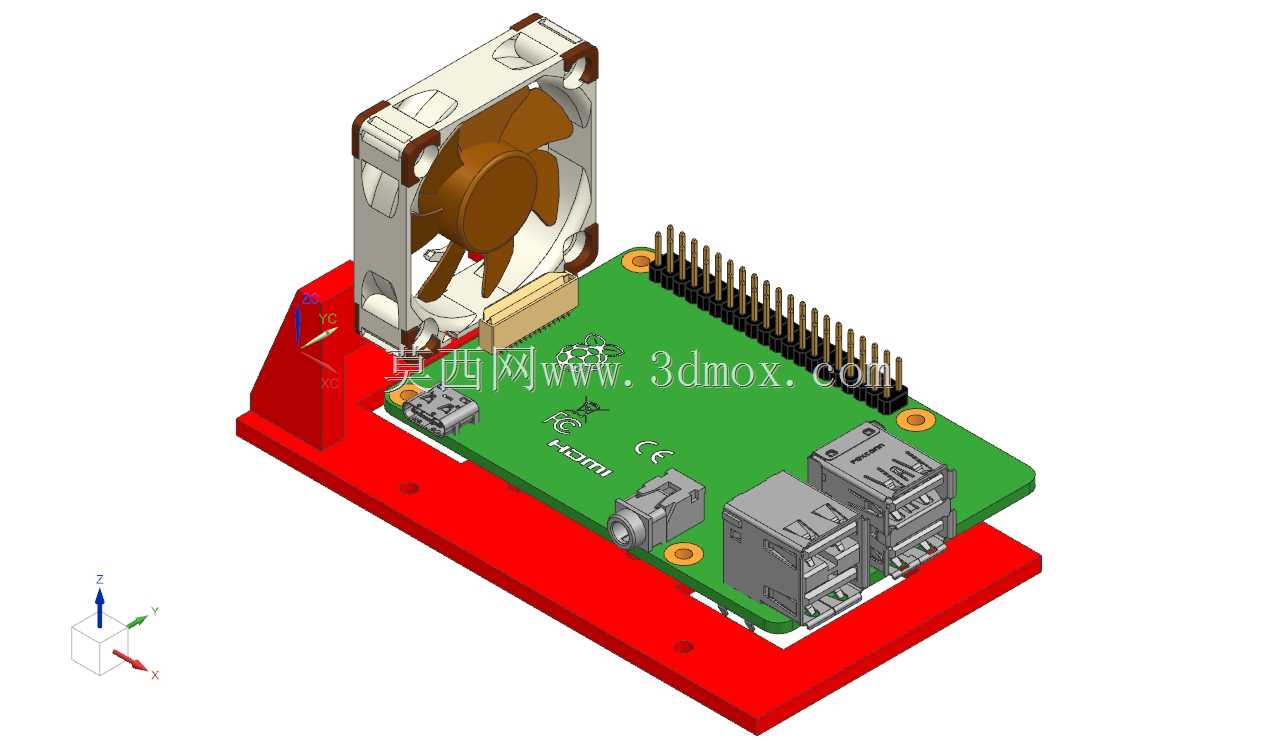

　　支架板面上设置多组定位安装孔，孔位完全对应树莓派主板的固定孔位，安装时可直接通过铜柱或螺丝将树莓派主板固定在支架板面上，固定后主板与支架板面之间预留2-3mm间隙，避免主板背面焊点与支架直接接触造成短路，同时该间隙也可形成空气流通通道，辅助主板散热。支架板面中部预留了两个矩形镂空区域，对应树莓派主板上核心芯片、接口的位置，一方面可以减轻支架自身重量，减少塑料原料用量，另一方面镂空区域可直接露出主板上的核心发热区域，若有散热需求，可直接在镂空位置加装固定散热风扇，风扇可直接固定在支架上，无需额外在主板上粘贴固定，避免风扇长期运行震动对主板元件造成损伤。

　　从安装边界来看，支架整体宽度略大于树莓派主板宽度，不会遮挡主板侧边的USB、HDMI、网线等外接接口，外接设备插拔时不会与支架产生干涉，底部折边的高度控制在10mm以内，安装后不会占用导轨上下方过多的安装空间，可与导轨上其他电气元件保持合理的安全间距，适配电气柜内紧凑的排布需求。设计过程中充分考虑了注塑成型的工艺要求，所有边角均做了圆角过渡，避免应力集中导致的支架断裂，板厚均匀控制在2mm，既保证足够的结构强度，固定树莓派后不会出现板面弯曲变形，也不会因壁厚过大导致注塑成型时出现缩痕、翘曲等缺陷。

　　固定脚的卡扣结构做了导向斜面设计，安装时只需对准导轨轻推即可完成卡装，拆卸时用一字螺丝刀撬动卡扣即可快速取下，无需完全拆解导轨上的其他元件，日常维护更换主板时操作十分便捷。在实际应用场景中，该支架可广泛用于小型工控项目、数据采集节点、物联网网关等采用树莓派作为主控的设备集成，解决了树莓派在标准电气柜内的标准化安装问题，替代了以往定制安装板、扎带固定等非标准化安装方式，提升了柜内布线的规整度与设备运行的可靠性，同时支架的镂空设计兼顾了散热扩展需求，无需额外改造即可适配带主动散热的使用场景，安装孔位的精准匹配也避免了现场打孔、二次加工的麻烦，可直接用于批量设备的集成装配。
