LED灯条安装固定用蓝色塑料链夹结构件

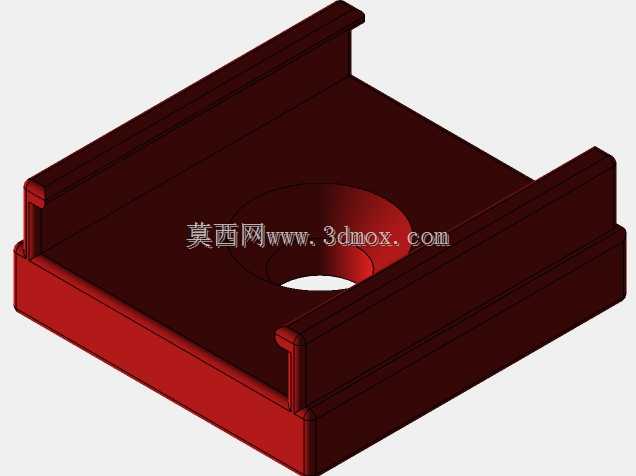

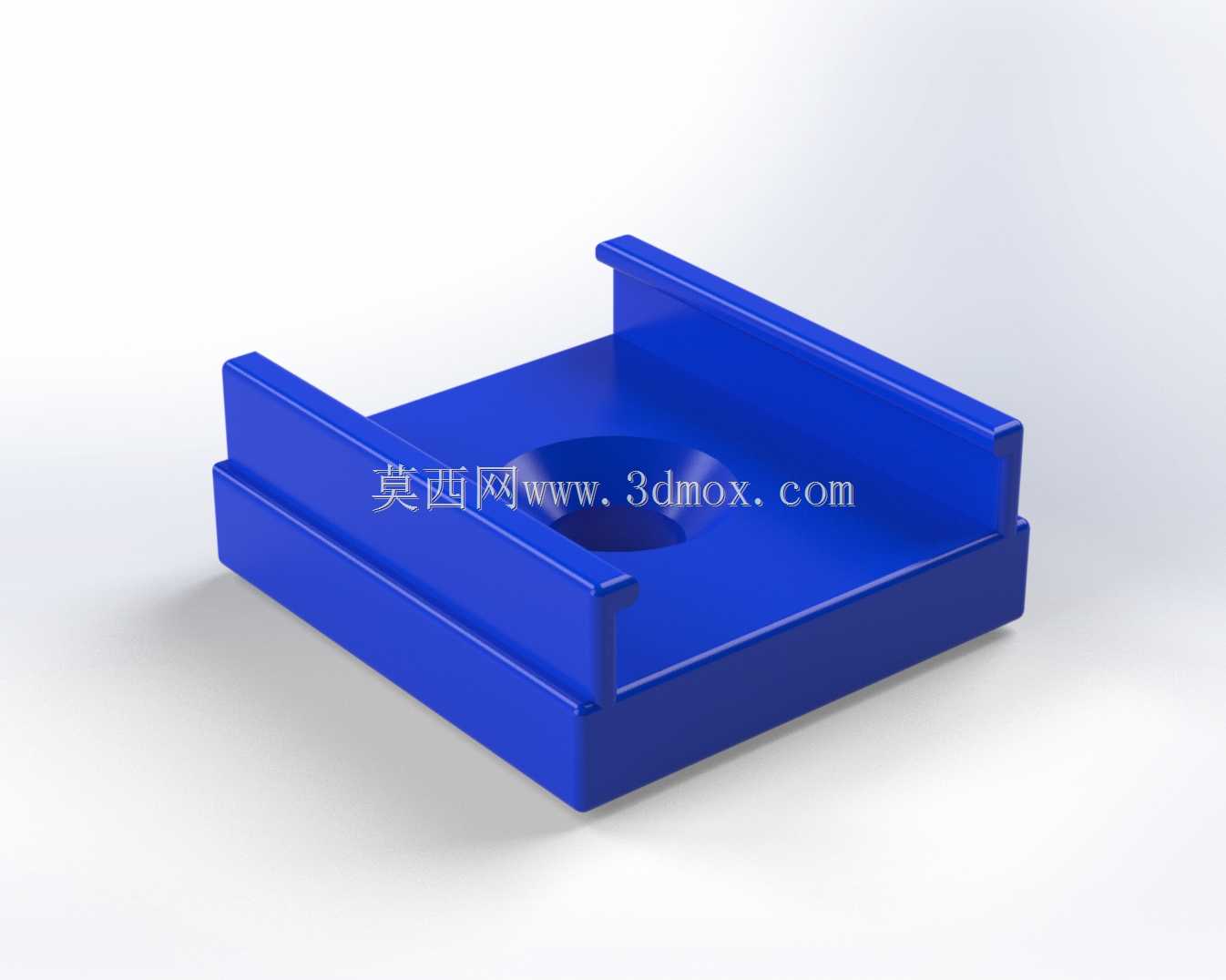

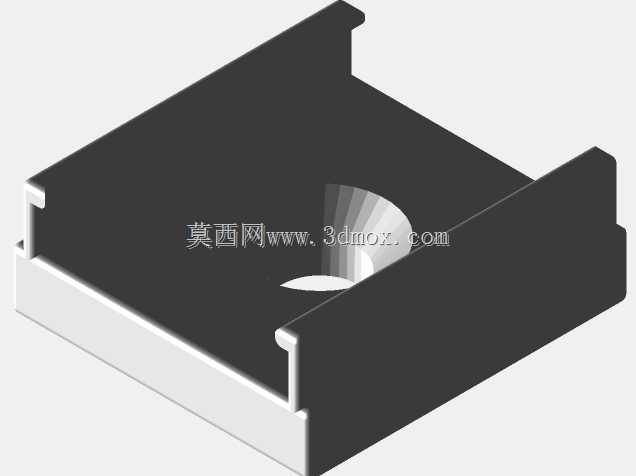

　　在LED照明配套安装场景中，这类链夹主要承担灯条的定位与固定作用，常见于线性照明模组、柜内照明灯带、设备状态指示LED条的安装工位，替代传统的胶粘、扎带固定方式，避免胶层老化脱落、扎带剪切余量外露影响美观的问题，尤其适合需要后期维护拆卸、反复调整灯条位置的安装场景。从结构设计来看，该零件采用一体注塑成型的槽型结构，主体为带中心定位孔的平板基座，基座两侧向上延伸出对称的挡边，两个挡边的间距与常规LED灯条的宽度匹配，挡边顶部做了向内的微扣结构，灯条卡入后不会从槽口脱出，同时挡边的高度略低于灯条的发光面高度，不会遮挡LED的出光角度，保证照明效果不受影响。

　　基座中心的沉头孔用于穿装固定螺丝，安装时可以先将链夹通过螺丝固定在安装基面，再将LED灯条沿挡边形成的滑槽推入即可完成装配，不需要在灯条上额外打孔，也不会对灯条的PCB板造成应力损伤，适配厚度在1.2mm到2mm之间的常规柔性、硬性LED灯条。设计过程中重点考虑了安装公差的适配性，挡边与基座的连接处做了R0.8的圆角过渡，既可以减少注塑时的应力集中，避免零件成型后出现翘曲变形，也能在灯条推入时起到导向作用，即使安装基面存在0.5mm以内的平面度误差，挡边的微弹性变形也能补偿公差，保证灯条安装后平整无翘起。

　　零件的外形尺寸控制较为紧凑，基座整体长宽尺寸适配小间距安装需求，相邻两个链夹的安装间距可以控制在150mm到200mm之间，对于长度超过1米的LED灯条，每隔对应间距布置一个链夹，就能保证灯条全程贴合安装基面，不会出现中间下垂、移位的问题。从安装边界来看，中心沉头孔适配M3规格的沉头螺丝，螺丝沉入后头部不会高出基座平面，避免与推入的灯条底部发生干涉；基座底部做了0.1mm的微凸网格纹理，安装时可以增加与基面的摩擦力，即使螺丝的锁紧力矩略低，也不会出现链夹沿基面滑动的情况。两侧挡边的外侧做了15度的拔模斜度，适配注塑模具的脱模需求，量产时成型效率高，零件的尺寸一致性好，不需要后续的二次修边加工。

　　在实际设备应用中，这类链夹除了普通民用照明场景，也常用于工业设备的内部状态指示灯带安装，比如自动化生产线的工位状态提示灯条、电气柜内部的照明灯带，塑料材质本身具备一定的绝缘性能，不会与灯条的PCB电路发生短接风险，同时蓝色的配色也方便安装时识别零件位置，避免与其他黑色、白色的结构固定件混淆，提升装配效率。设计时还考虑了不同使用环境的耐温需求，选材上适配常规的PP或者ABS注塑材料，能够在-20℃到60℃的环境温度下长期使用，不会出现材质脆化、挡边弹性失效的问题，对于户外使用的LED灯条安装场景，也可以通过更换耐候性材质满足使用需求，不需要调整整体的结构尺寸。在装配逻辑上，这种卡装式的结构相比螺丝直接固定灯条的方式，能够给灯条预留一定的热胀冷缩余量，灯条长时间工作发热产生的长度变形，可以在挡边形成的滑槽内自由释放，不会因为热应力导致灯条PCB板弯曲、焊点脱落的问题，提升LED灯条的整体使用寿命。
