适配铝散热座的星形LED定位装夹治具

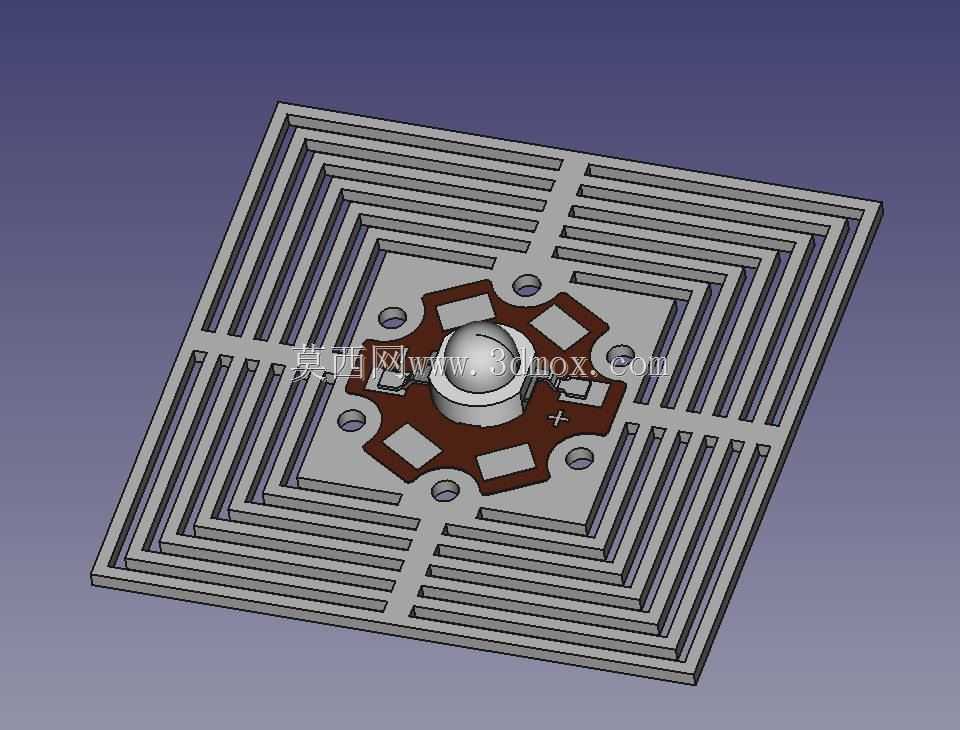

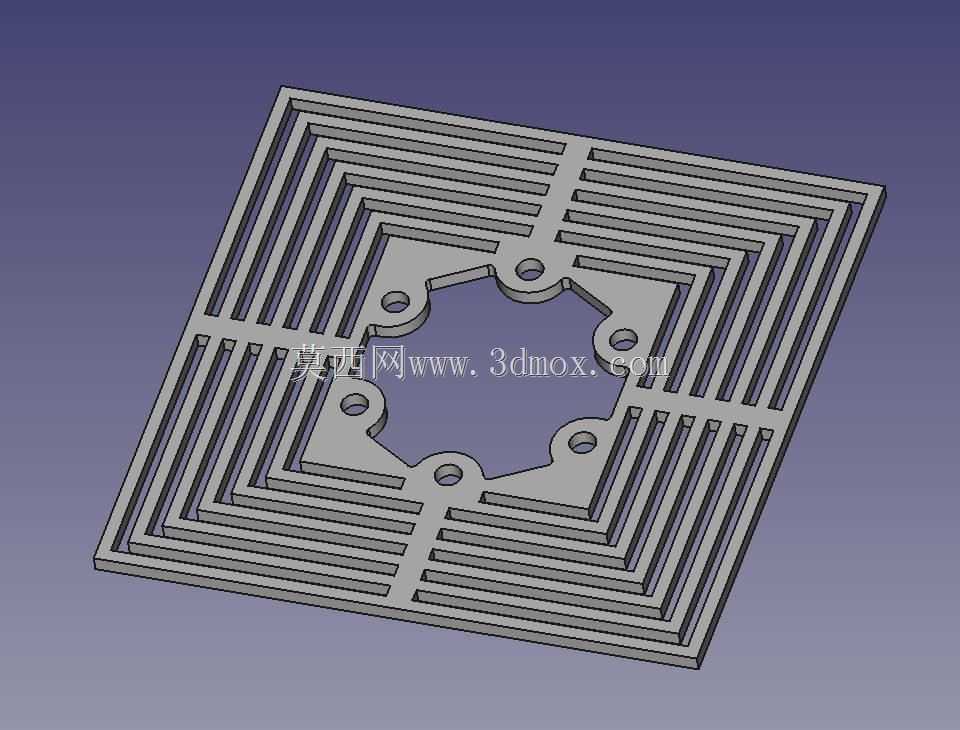

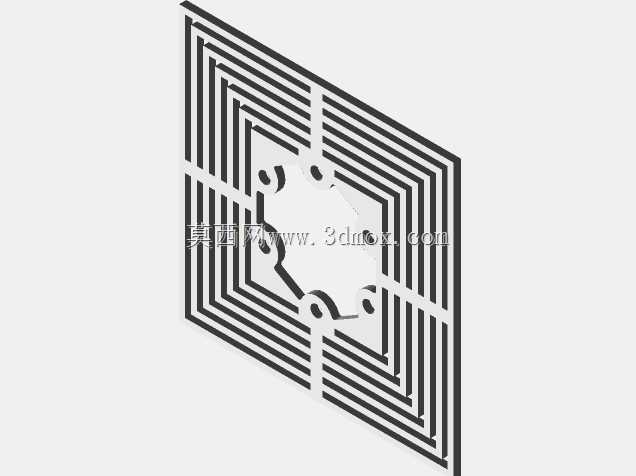

　　这款治具的设计完全围绕3W星形LED与铝散热器的装配需求展开，整体采用方形平板式结构，外围设置多层等距回形槽结构，并非装饰性设计，而是兼顾了减重、增加结构刚性以及适配不同尺寸散热器边缘定位的作用：当散热器尺寸存在小幅公差时，回形槽的侧壁可以作为粗定位基准，快速将散热器放置在治具中心区域，无需反复调整位置。治具中心区域根据3W星形LED的引脚轮廓做了仿形镂空，对应LED的三个固定引脚、正负极标识位都预留了精准的避让空间，LED放入后不会出现悬空、引脚受压变形的问题，中心的圆形凸台刚好贴合LED发光基座的下沿，保证LED与散热器贴合面的高度一致，避免出现倾斜导致的导热硅脂涂覆不均、散热效率下降的问题。在小功率LED组装、返修及测试工序中，3W规格星形引脚LED的定位一直是容易被忽略却影响装配效率的细节——这类LED通常需要贴合铝制散热器安装，既要保证发光面中心与散热座安装孔同轴，避免后续配光出现偏移，又要在焊接、点胶固定时不发生位移，常规的通用台钳要么夹持力过大压伤LED引脚与陶瓷基座，要么定位精度不足，无法适配星形引脚的特殊轮廓，批量作业时还容易出现装夹效率低、一致性差的问题。

　　从实际使用场景来看，这款治具可以覆盖两类作业需求：如果是临时组装、测试或者返修作业，直接将散热器放在治具中心的粗定位区，LED放入中心仿形槽后即可完成定位，无需额外固定，操作人员可以直接完成点导热硅脂、焊接引脚、拧固定螺丝的工序，作业完成后直接取下装配件即可，治具可以反复使用，适合小批量打样、实验室调试场景；如果是需要长期固定在工作台面作为批量作业的定位工装，可以采用ABS或PETG材料制作，利用材料本身的刚性与耐磨性，通过治具外围的安装孔固定在工作台面上，实现连续批量作业，若只是单次临时使用，采用PLA材料打印即可满足需求，打印时无需设置支撑，0.2的填充率即可保证足够的结构强度，不会因为夹持、放置散热器出现变形。

　　设计时特意将治具的定位基准做了分层处理：外围回形槽的最内侧轮廓对应常规3W LED配套铝散热器的标准外形尺寸，公差控制在0.1mm以内，散热器放入后不会出现明显晃动，中心仿形槽的轮廓与LED星形引脚的间隙控制在0.05mm，既保证LED可以顺畅放入，又不会出现横向偏移，保证LED中心与散热器中心的同轴度误差控制在0.1mm以内，满足后续配光组件安装的精度要求。治具的整体厚度经过反复验证，设置为刚好让LED放入后，引脚高度与散热器引脚孔的高度齐平，焊接时不会出现引脚过长顶起PCB、或者引脚过短无法可靠焊接的问题，中心凸台的高度比散热器表面低0.2mm，预留出导热硅脂的涂覆空间，避免硅脂被过度挤压溢出污染LED发光面。

　　不同于常规的专用夹具只能适配单一规格的工件，这款治具外围的回形槽结构可以兼容边长在30mm到50mm之间的方形铝散热器，只要是采用标准3W星形封装的LED都可以使用，不需要针对不同尺寸的散热器更换治具，在多品种小批量的LED组装作业中，可以减少治具更换的时间，提升作业效率。治具表面没有多余的凸起结构，所有棱角都做了0.5mm的倒角处理，避免作业时划伤操作人员的手指，也不会刮伤散热器的阳极氧化表面，镂空区域的边角都做了圆角过渡，避免应力集中导致治具在反复使用后出现开裂的问题。在电子装联工序中，这类针对特定元器件设计的简易工装，往往不需要复杂的结构，却能解决实际作业中的痛点：以往没有专用治具时，操作人员需要一手按住LED对准散热器位置，一手完成焊接或者螺丝固定，不仅效率低，还容易出现LED移位导致的产品不良，使用这款治具后，定位动作只需要将散热器和LED依次放入对应位置即可，不需要反复对位，单人作业效率可以提升60%以上，同时装配合格率也能得到明显提升，不会出现因为LED偏移导致的光轴不正、散热不良等问题。
